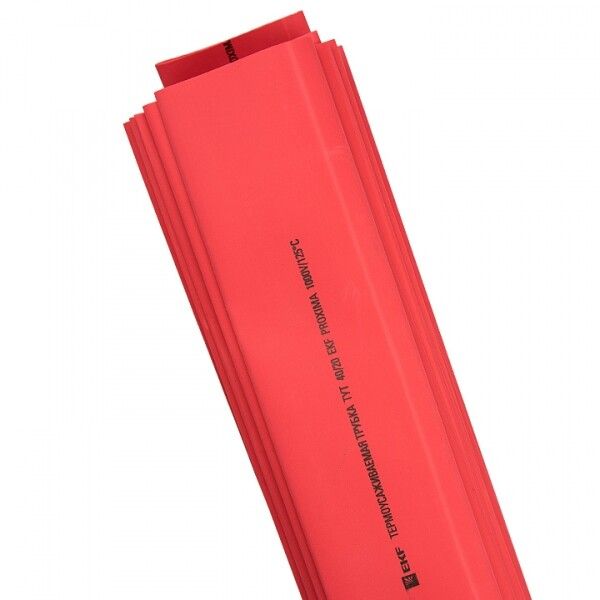

Термоусаживаемая трубка ТУТ нг 40/20 красная EKF PROxima | tut-40-r-1m

Трубка термоусаживаемая ТУТ нг 40/20 красная 1м от EKF - тонкостенный изоляционный элемент на основе полиолефина с коэффициентом усадки 2:1. Подходит для изоляции кабельных жил, цветовой маркировки, герметизации соединений и бандажирования проводов. Артикул tut-40-r-1m используется в промышленном монтаже и сервисе.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 40/20 красная 1м предназначена для:

• Электроизоляции кабельных жил и мест соединений проводов;
• Цветовой маркировки проводов и кабелей (красный цвет - для фазы, сигнала, контрольного цепи);
• Герметизации и защиты от влаги, пыли, химических веществ;
• Бандажирования жгутов проводов для упорядочивания и механической защиты;
• Защиты от перегрева, трения и внешних повреждений.

Подходит для работы в распределительных щитах, на станках, в системах автоматизации, в автомобильной и судостроительной промышленности.

Технические характеристики

• Тип: термоусаживаемая трубка
• Материал: полиолефин (безгалогеновый, самозагасающий)
• Коэффициент усадки: 2:1 (диаметр уменьшается вдвое)
• Диаметр до усадки: 40 мм
• Диаметр после усадки: 20 мм
• Толщина стенки после усадки: 1,6 мм
• Температура усадки: 90–125 C
• Температура эксплуатации: от -55 C до +115 C
• Номинальный диаметр: 1,5 дюйма (соответствует 38,1 мм - перед усадкой)
• Номинальное поперечное сечение: 1256 мм2 (максимальный суммарный диаметр защищаемых проводов)
• Цвет: красный
• Возможность маркировки: да (можно писать маркером, наклеивать этикетки)
• Соответствие UL: да (сертифицирована по требованиям Underwriters Laboratories)
• Соответствие стандартам: без галогенов (не выделяет токсичных газов при горении)

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 40/20 красная 1м монтируется путём нагрева. Для этого применяют:

• Тепловой фен (рекомендованная температура 100–120 C);
• Термоусадочные печи (в промышленных условиях);
• Не рекомендуется использовать открытый пламя - риск возгорания материала.

Перед установкой необходимо:

• Зачистить поверхность кабеля от грязи и острых кромок;
• Разместить трубку так, чтобы она покрывала зону изоляции с запасом 10–15 мм с каждой стороны;
• Нагревать равномерно, начиная с середины, двигаясь к краям - это предотвращает образование воздушных пузырей.

Посадочный диаметр 40 мм позволяет надевать трубку на крупные кабели, жгуты или разъёмы. После усадки плотно облегает поверхность, обеспечивая механическую и электрическую защиту.

Безопасность и стандарты

• Соответствует нормам UL - подтверждает безопасность при работе под напряжением.
• Произведена из безгалогенного полиолефина - не выделяет едких паров при перегреве или пожаре, что важно для закрытых помещений и систем вентиляции.
• Не поддерживает горение - самозатухающая, соответствует классу V-0 по UL 94.
• Работает в широком температурном диапазоне - сохраняет эластичность даже при -55 C.

Преимущества

• Высокий коэффициент усадки 2:1 - позволяет работать с большими диаметрами, используя одну трубку вместо нескольких.
• Тонкостенная конструкция (1,6 мм после усадки) - минимальное увеличение диаметра защищённого участка.
• Стойкость к УФ-излучению, маслам, растворителям и вибрации.
• Легко маркируется - можно писать номера, фазы, функциональные обозначения прямо на поверхности.
• Альтернатива изоляционной ленте - долговечнее, не разматывается, не теряет форму.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнём или сверхвысокими температурами (>125 C).
• Не следует использовать для изоляции кабелей с рабочим напряжением выше 1000 В - требуется проверка по специальным нормам.
• При усадке не допускается перегрев - может произойти деформация, потемнение или снижение прочности.
• Не подходит для наружной эксплуатации без дополнительной защиты от УФ - хотя материал устойчив, длительное пребывание на солнце может вызвать хрупкость.
• Не заменяет герметик в условиях постоянного погружения в воду - обеспечивает лишь временную защиту от брызг и влажности.

Примеры использования

• Изоляция ответвлений в силовых шкафах - красная трубка помечает фазу L1.
• Обработка соединений в частотных преобразователях - защита от вибраций и перегрева.
• Бандажировка жгутов в автомобиле - удерживает провода, исключает трение о металлические детали.
• Маркировка кабелей в серверных стойках - легко отличить питание от сигналов.
• Защита клеммных колодок в холодильных установках - работает при низких температурах (-40 C).

Практические советы

• Выбирайте длину с запасом - 1 метр достаточно для 3–5 соединений среднего размера.
• Если трубка плохо надевается - слегка смажьте внутреннюю поверхность мылом или силиконовым спреем.
• Для точной усадки используйте фен с регулировкой температуры - не доводите до оплавления.
• При необходимости - комбинируйте с термоусадочными каплями для герметизации концов.
• Храните в сухом месте, избегая прямого света - срок службы более 10 лет при правильных условиях.
