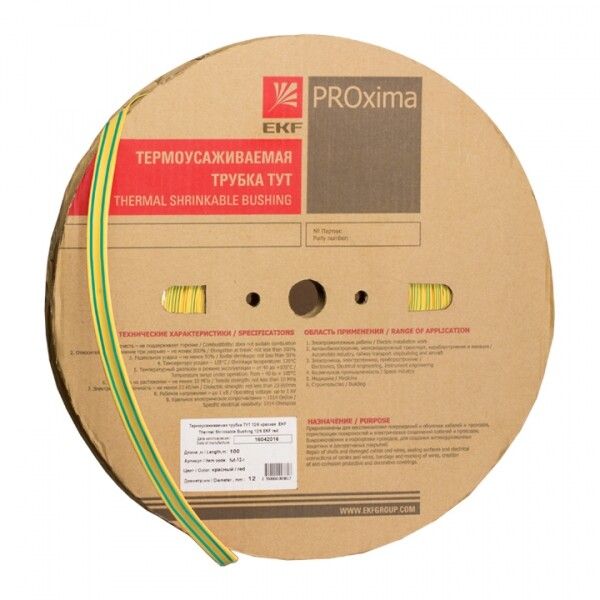

Термоусаживаемая трубка ТУТ нг 40/20 жел-зел EKF PROxima | tut-40-yg

Трубка термоусаживаемая ТУТ нг 40/20 желто-зеленая от EKF (артикул tut-40-yg) предназначена для изоляции, маркировки и защиты проводов и кабельных жгутов. Благодаря коэффициенту усадки 2:1 и термостойкости, она надежно фиксируется на поверхности, заменяя изоляционную ленту и обеспечивая долговечную защиту.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 40/20 желто-зеленая используется для:

• Электроизоляции соединений, ответвлений и оконцеваний кабелей;
• Цветовой маркировки заземляющих проводников (соответствует требованиям ГОСТ Р 50462);
• Защиты кабельных жгутов от механических повреждений, влаги и пыли;
• Фиксации и бандажирования групп проводов;
• Изолирования мест присоединения клемм, разъемов и других элементов.

Подходит для работы в условиях повышенной влажности, перепадов температур и агрессивных сред. Применяется в электрощитах, промышленном оборудовании, транспорте, энергетике и автоматизации.

Технические характеристики

• Диаметр до усадки: 40 мм - позволяет легко одеть на крупные кабели и соединения;
• Диаметр после усадки: 20 мм - плотно облегает поверхность, исключая люфт;
• Коэффициент усадки: 2:1 - равномерная усадка без деформаций;
• Материал: полиэтилен (PE) - прочный, эластичный, устойчив к химическим воздействиям;
• Толщина стенки после усадки: 1.6 мм - достаточна для механической защиты без избыточного объема;
• Температура эксплуатации: от -55 C до +115 C - работает в экстремальных условиях;
• Исполнение: тонкостенная - компактная, не занимает лишнего места;
• Не содержит галогенов: да - при горении не выделяет токсичных газов, безопасна для помещений с людьми;
• Цвет: желто-зеленый - стандартизованный цвет для заземления;
• Соответствие UL: да - сертифицирована по международным нормам безопасности;
• Поперечное сечение: 1256 мм2 - соответствует кабелю сечением до ~40 мм2 (диаметр ≈7–8 мм);
• Возможность нанесения маркировки: да - можно помечать этикетками, маркерами или печатью.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 40/20 желто-зеленая совместима с любыми кабелями и жилами, имеющими внешний диаметр до 20 мм после усадки. Для монтажа требуется источник тепла - термофен или тепловой пистолет. Температура нагрева - 90…125 C. Нагрев следует выполнять равномерно, начиная с центра, чтобы избежать образования пузырей или неравномерной усадки. Усадка происходит за несколько секунд. После остывания трубка плотно фиксируется, образуя герметичную оболочку.

Перед установкой проверьте, что диаметр объекта (например, кабеля или соединителя) не превышает 40 мм - иначе трубка не сможет свободно надеться.

Безопасность и стандарты

• Соответствует стандарту UL - подтверждает соответствие требованиям США и Европы;
• Не содержит галогенов - снижает риск выделения ядовитых веществ при возгорании;
• Цвет желто-зеленый - соответствует ГОСТ Р 50462 для заземляющих проводников;
• Работает в широком диапазоне температур - не трескается при холоде и не плавится при нагреве.

Преимущества

• Заменяет изоляционную ленту - более долговечно, не разматывается и не осыпается;
• Обеспечивает герметичную изоляцию - предотвращает попадание влаги и пыли;
• Легко монтируется - требует только теплового пистолета, нет необходимости в клеях или инструменте;
• Выдерживает длительные нагрузки - сохраняет форму и свойства при постоянной эксплуатации;
• Удобна для массового применения - одинаковые размеры позволяют стандартизировать сборку.

Ограничения применения

• Не применяется для изоляции под напряжением выше 1000 В - не является основной изоляцией для высоковольтных систем;
• Не рекомендовано использование в открытых участках с постоянным UV-облучением - материал со временем стареет на солнце;
• Не подходит для кабелей с диаметром больше 40 мм - не будет надеваться;
• Не предназначен для частого изгибания в точках сильного натяжения - возможна усталостная трещина при динамических нагрузках.

Примеры использования

• Изоляция заземляющего провода в распределительном щите;
• Защита соединения двух медных кабелей в промышленном станке;
• Бандажирование жгута проводов в автомобиле или поезде;
• Маркировка кабелей в серверной комнате для удобства обслуживания;
• Герметизация входа кабеля в корпус оборудования IP54/IP65.

Практические советы

• Выбирайте трубку с запасом по длине - лучше взять на 10–15% длиннее, чем нужный участок, чтобы избежать недостатка при усадке;
• Перед усадкой удалите с поверхности кабеля острые края, металлическую стружку или заусенцы - они могут порвать тонкостенную трубку;
• Используйте термофен с регулировкой температуры - слишком высокий нагрев вызывает оплавление материала;
• Для многожильных кабелей с большим количеством изоляций - убедитесь, что суммарный диаметр не превышает 40 мм до усадки;
• При работе в труднодоступных местах используйте насадки на фен - так проще направить поток воздуха точно на место усадки.
