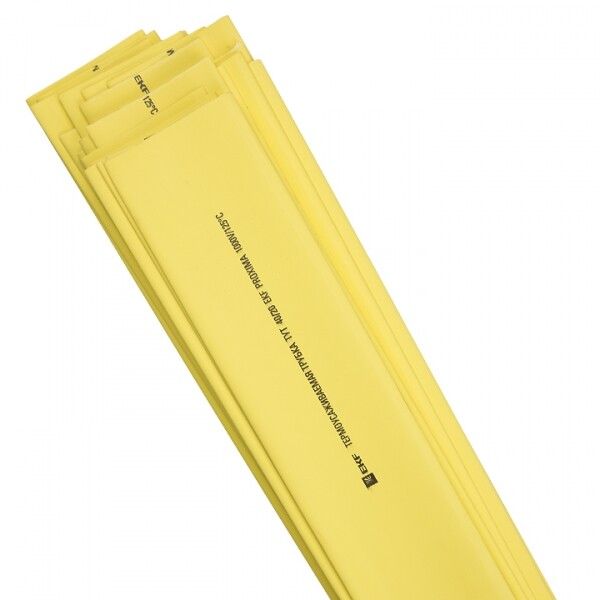

Термоусаживаемая трубка ТУТ нг 40/20 желтая EKF PROxima | tut-40-y-1m

Термоусаживаемая трубка ТУТ нг 40/20 желтая в отрезках по 1м от EKF предназначена для изоляции, маркировки и защиты электрических соединений. Материал полиолефин обеспечивает надежную работу в широком диапазоне температур, а коэффициент усадки 2:1 позволяет плотно облегать поверхности различного диаметра. Артикул tut-40-y-1m подходит для профессионального монтажа и ремонта в условиях промышленных объектов.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 40/20 желтая в отрезках по 1м используется для:

• Электроизоляции кабельных жил и мест соединений проводов;
• Цветовой маркировки проводников - желтый цвет соответствует стандартным обозначениям фазы L;
• Герметизации муфт, концов кабелей и заделок;
• Бандажирования жгутов проводов для упорядочивания и защиты от перегибов;
• Защиты от влаги, пыли, химических веществ и механических повреждений;
• Декоративной отделки и визуального выделения участков цепи.

Технические характеристики

• Тип: термоусаживаемая трубка на основе полиолефина;
• Коэффициент усадки: 2:1 - при нагреве диаметр снижается вдвое;
• Диаметр до усадки: 40 мм - удобен для установки на крупные кабели и соединители;
• Диаметр после усадки: 20 мм - плотная фиксация на поверхностях до 20 мм;
• Толщина стенки после усадки: 1,6 мм - достаточна для механической прочности без избыточной массы;
• Температура эксплуатации: от –55 C до +115 C - работает в суровых климатических условиях;
• Материал: полиолефин - устойчив к УФ, маслам, растворителям;
• Цвет: желтый - стандартизированная маркировка для фазных проводников;
• Исполнение: тонкостенная - экономичный расход материала, минимальное увеличение объема сборки;
• Поперечное сечение после усадки: 1256 мм2 - расчетное значение площади круга диаметром 20 мм;
• Соответствие стандартам: безгалогеновое исполнение - при горении не выделяет токсичных газов;
• Соответствие UL: да - сертифицирована для использования в США и странах с аналогичными требованиями;
• Способ монтажа: термоусадка - требует нагрева до 90–125 C;
• Возможность маркировки: да - можно нанести этикетки, метки или печать.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 40/20 желтая в отрезках по 1м совместима с любыми кабелями и проводами, имеющими внешний диаметр до 40 мм перед усадкой и до 20 мм после. Для монтажа требуется источник тепла: термофен, тепловой пистолет или равномерно распределённый пламя газовой горелки. Нагрев следует начинать с одного конца, двигаясь к другому - так исключаются пузыри воздуха и неравномерная усадка. После усадки трубка плотно обволакивает поверхность, образуя монолитную изоляцию. Не используйте открытый огонь без контроля - возможен оплавление материала.

Безопасность и стандарты

Трубка выполнена по принципу безгалогенного состава - при возгорании не выделяет хлора, брома и других опасных компонентов. Соответствует требованиям UL, что гарантирует соответствие международным нормам безопасности. Температурный диапазон –55…+115 C позволяет применять её в холодильных установках, на открытом воздухе и внутри нагреваемых корпусах. Применение в помещениях с повышенными требованиями к пожаробезопасности (например, метро, больницы, офисы) допустимо.

Преимущества

• Высокий коэффициент усадки 2:1 - одна трубка покрывает широкий спектр диаметров;
• Жесткая фиксация после усадки - не сползает, не деформируется под нагрузкой;
• Стойкость к химическим средам и влаге - долговечность в агрессивных условиях;
• Легкий вес и тонкая стенка - не нарушают компактность жгутов;
• Цветовая маркировка - ускоряет диагностику и обслуживание электросистем;
• Поддержка маркировки - возможность нанесения текста или штрих-кода для учета.

Ограничения применения

• Не применяйте на поверхностях с острыми краями без предварительной подготовки - риск пробоя стенки;
• Не рекомендовано использование при температурах выше +115 C - материал начинает терять форму;
• Не заменяет основную изоляцию кабеля - служит лишь дополнением к существующей изоляции;
• Не предназначен для постоянного контакта с открытым пламенем или сварочными работами;
• Работает только при наличии источника тепла - невозможно применить без термофена или аналога.

Примеры использования

• Заделка концов силового кабеля в распределительном щите;
• Изоляция места пайки двух медных проводов в панели управления;
• Маркировка фазы L в трехфазной системе 380 В - желтый цвет согласно ГОСТ Р 50462;
• Обвязка жгута проводов в автомобиле или станке для предотвращения запутывания;
• Защита соединений в уличных светильниках - устойчивость к влаге и перепадам температур.

Практические советы

• Перед монтажом проверьте внутренний диаметр кабеля - он должен быть меньше 40 мм, чтобы трубка свободно надевалась;
• Если необходимо закрыть несколько слоев изоляции, выбирайте трубку с запасом по длине - усадка не удлиняет материал;
• Для точной усадки используйте термофен с регулировкой температуры - избегайте перегрева;
• При работе в труднодоступных местах используйте насадки на фен для направленного потока тепла;
• Храните в сухом месте, избегая длительного воздействия УФ-лучей - даже полиолефин со временем стареет на солнце;
• Артикул tut-40-y-1m продается в отрезках по 1 метру - рассчитывайте количество заранее, особенно при большом числе соединений.
