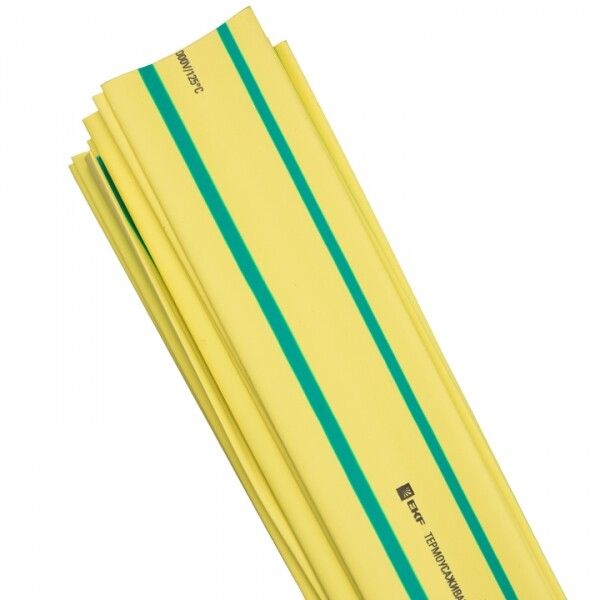

Термоусаживаемая трубка ТУТ нг 40/20 желто-зеленая EKF PROxima | tut-40-yg-1m

Трубка термоусаживаемая ТУТ нг 40/20 желто-зеленая в отрезках по 1м от EKF серии PROxima предназначена для изоляции, цветовой маркировки и механической защиты кабельных жил и соединений. Её основная особенность - надёжная усадка с коэффициентом 2:1, обеспечивающая плотное прилегание к поверхности без зазоров.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 40/20 желто-зеленая в отрезках по 1м используется для:

• Электроизоляции мест соединений проводов и кабельных жил;
• Цветовой маркировки - желто-зелёный цвет соответствует требованиям ГОСТ Р 50462 для заземления;
• Герметизации муфт и концов кабелей;
• Бандажирования жгутов проводов для фиксации и защиты от перегибов;
• Защиты от влаги, пыли, химических веществ и механических повреждений;
• Декоративного оформления и упорядочивания проводки в щитах и на оборудовании.

Технические характеристики

• Тип: термоусаживаемая, полиолефиновая
• Коэффициент усадки: 2:1 - при нагреве диаметр снижается вдвое (с 40 мм до 20 мм)
• Диаметр до усадки: 40 мм
• Диаметр после усадки: 20 мм
• Толщина стенки после усадки: 1,6 мм
• Температура усадки: 90–125 C
• Рабочий температурный диапазон: от –55 C до +115 C
• Цвет: желто-зелёный (соответствует стандарту заземления)
• Материал: безгалогенный полиолефин (не выделяет токсичные газы при горении)
• Исполнение: тонкостенное - оптимально для компактных сборок
• Стандарты: UL, соответствие требованиям к безгалогенным материалам
• Поперечное сечение кабеля: до 1256 мм2 - рассчитана на крупные многожильные кабели
• Длина отрезка: 1 метр
• Возможность маркировки: да - можно нанести этикетки или надпись термопечатью

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 40/20 желто-зеленая в отрезках по 1м совместима с любыми кабелями и жилами, имеющими внешний диаметр до 40 мм перед усадкой. После нагрева она плотно обтягивает поверхность, обеспечивая механическую и электрическую изоляцию.

Способ монтажа: термоусадка. Для работы требуется источник тепла - термофен или тепловой пистолет. Нагрев равномерно распределите вдоль трубки, начиная с центра, чтобы избежать складок. Не используйте открытый пламя - риск возгорания материала.

Перед установкой убедитесь, что поверхность кабеля чистая и сухая. Усадка происходит за несколько секунд - трубка полностью повторяет форму объекта, даже сложной формы.

Безопасность и стандарты

• Соответствует стандарту UL - сертифицирована для использования в США и странах с аналогичными нормами
• Материал безгалогенный - не выделяет едких газов при пожаре, безопасна для помещений с людьми
• Не содержит свинца и других запрещённых токсинов
• Поддерживает работу в условиях повышенной влажности и перепадов температур

Преимущества

• Высокая степень усадки (2:1) позволяет использовать её на кабелях с разным диаметром
• Желто-зелёный цвет сразу указывает на заземление - исключает ошибки при монтаже
• Тонкая стенка сохраняет компактность, не увеличивает габариты соединения
• Материал устойчив к старению, вибрациям и химическим воздействиям
• Легко заменяет изоляционную ленту - не требует намотки, не сползает, не разрушается со временем
• Возможность маркировки - удобно для обслуживания и диагностики

Ограничения применения

• Не применяется для постоянного контакта с открытым огнем или поверхностями выше +115 C
• Не рекомендовано использование в средах с агрессивными растворителями (например, ацетон, бензин) - возможна деформация
• При усадке не следует перегревать - это вызывает потемнение, трещины и потерю прочности
• Не предназначен для использования в качестве основной нагрузочной изоляции в силовых цепях выше 1 кВ - только для вторичной защиты и маркировки
• Длина отрезка 1 м - для длинных участков потребуется несколько штук с нахлёстом

Примеры использования

• Заземление в распределительном щите - оконцевание медной шины или кабеля PE
• Изоляция места пайки в автоматике станков
• Обработка концов кабеля после обрезки в системах управления лифтом
• Фиксация и защита жгутов проводов в автомобилестроении
• Маркировка групп кабелей в серверных помещениях

Практические советы

• Выбирайте трубку с внутренним диаметром 40 мм только тогда, когда диаметр кабеля до усадки действительно достигает этого значения - слишком большая трубка плохо усаживается
• Для точного контроля температуры используйте термофен с регулировкой - идеальная температура 110–120 C
• Если трубка имеет нахлёст при соединении - делайте его минимум 10 мм, чтобы избежать пробоя
• При работе в холодной среде (ниже 0 C) предварительно согрейте трубку руками - это улучшает эластичность и равномерность усадки
• Для массового монтажа закупайте отрезки по 1 м - они легко режутся ножницами и не требуют дополнительной нарезки
• Храните в сухом месте, избегая прямых солнечных лучей - длительное UV-воздействие снижает срок службы
