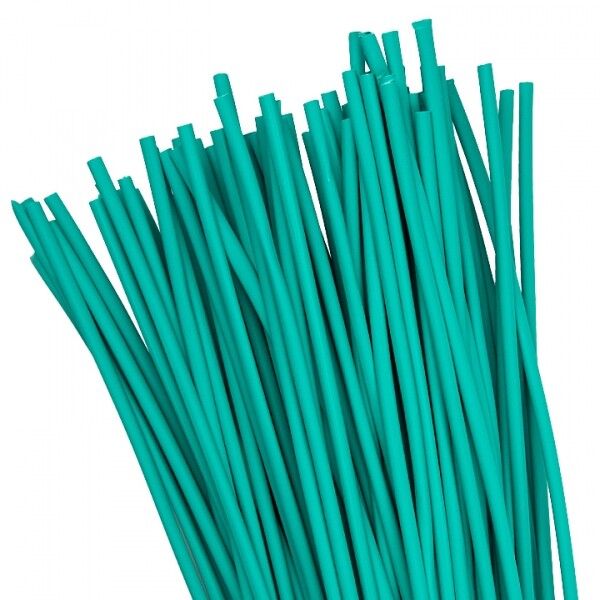

Термоусаживаемая трубка ТУТ нг 4/2 зеленая EKF PROxima | tut-4-j-1m

Трубка термоусаживаемая ТУТ нг 4/2 зеленая от EKF (артикул tut-4-j-1m) - тонкостенный изоляционный элемент на основе полиолефина, предназначенный для изоляции, маркировки и защиты проводов и кабельных жил. Усадка в два раза позволяет плотно облегать поверхность, обеспечивая надежную защиту даже в ограниченном пространстве.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 4/2 зеленая используется для:

• Электроизоляции соединений и кабельных жил;
• Цветовой маркировки проводов и кабелей (зеленый цвет соответствует заземлению по стандартам);
• Герметизации муфт и точек спайки;
• Бандажирования жгутов проводов для фиксации и защиты от перегибов;
• Защиты от влаги, пыли и механических повреждений в слаботочных цепях.

Подходит для работы в условиях, где важна компактность и долговечная изоляция - в щитах, пультах управления, автомобильной электронике, промышленных контроллерах.

Технические характеристики

• Диаметр до усадки: 4 мм - удобен для установки на провода и кабели большего диаметра;
• Диаметр после усадки: 2 мм - плотно облегает изолируемую поверхность;
• Коэффициент усадки: 2:1 - равномерное сжатие без деформаций;
• Толщина стенки после усадки: 1 мм - достаточна для механической прочности, но сохраняет гибкость;
• Материал: полиолефин - устойчив к старению, химически инертен;
• Температура эксплуатации: от -55 C до +115 C - работает в экстремальных климатических условиях;
• Номинальное сечение кабеля: до 13 мм2 - оптимально для медных жил до 2,5–4 мм2 в зависимости от изоляции;
• Исполнение: тонкостенная - минимизирует объем, идеальна для плотных жгутов;
• Соответствие стандартам: не содержит галогенов - безопасна при горении, не выделяет токсичных паров;
• Соответствие UL: да - сертифицирована для использования в США и странах с аналогичными требованиями;
• Возможность нанесения маркировки: да - можно помечать этикетками, маркерами или термотransферным принтером.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 4/2 зеленая монтируется путём нагрева. Для этого используют:

• Тепловой фен (оптимальный инструмент - мощностью 800–1500 Вт);
• Термопистолет с регулировкой температуры;
• Ручной зажигалкой - только в крайнем случае, риск перегрева!

Перед монтажом трубку надевают на провод до соединения, затем нагревают равномерно, начиная с одного конца. Под действием тепла (90–125 C) она начинает усаживаться, принимая форму изолируемого объекта. После остывания образуется герметичная, прочная оболочка. Не требует клея, ленты или дополнительного крепления.

Безопасность и стандарты

Трубка термоусаживаемая ТУТ нг 4/2 зеленая соответствует требованиям безопасности:

• Не содержит галогенов - снижает риск образования едких газов при возгорании;
• Сертифицирована по UL - подтверждает соответствие международным нормам электробезопасности;
• Работает в широком температурном диапазоне - не трескается на холоде и не плавится при повышенной нагрузке;
• Устойчива к воспламенению - самозатухающая (обозначение “нг” - негорючая).

Преимущества

• Высокий коэффициент усадки 2:1 - эффективно уменьшает внешний объем изоляции;
• Тонкая стенка - не занимает лишнего места в жгутах и корпусах;
• Стабильная адгезия - не отслаивается, не сдвигается после усадки;
• Цветовая маркировка - ускоряет диагностику и обслуживание;
• Легкий монтаж - заменяет изоленту без необходимости многократной намотки;
• Долговечность - служит десятки лет без потери свойств при правильной эксплуатации.

Ограничения применения

• Не предназначен для изоляции силовых кабелей выше 1 кВ - только слаботочные цепи;
• Не рекомендовано использование в открытых участках с постоянным UV-воздействием - материал не устойчив к длительному солнцу;
• Не следует применять там, где возможны частые изгибы с радиусом менее 5 мм - есть риск растрескивания;
• При температуре выше 125 C возможна потеря эластичности - не использовать рядом с нагревательными элементами без теплоизоляции;
• Не защищает от давления воды - не является водонепроницаемой муфтой, только против влаги и пыли (не IP67).

Примеры использования

• Изоляция соединений в распределительных щитах - вместо изоленты, особенно в труднодоступных местах;
• Маркировка заземляющих проводов в системах автоматизации - зеленый цвет сразу указывает на функциональное назначение;
• Фиксация жгутов в автомобилях - предотвращает перетирание проводов о металлические детали;
• Защита паяных соединений в электронных платах - компактно и надежно;
• Обработка концов кабелей перед вводом в оборудование - исключает попадание влаги внутрь.

Практические советы

• Выбирайте длину с запасом - лучше взять 1,5–2 см больше, чем требуется, чтобы легко надеть и усадить;
• Проверьте посадочный диаметр: после усадки 2 мм подходит для проводов с диаметром изоляции до 1,8 мм;
• Нагревайте равномерно - неравномерный прогрев вызывает пузыри и неплотную усадку;
• Не используйте открытый огонь - он может прожечь трубку или вызвать задымление;
• Храните в сухом месте, избегая прямого света - продлевает срок службы;
• Для массового монтажа закупайте отрезки по 1 метру - удобно резать на нужные фрагменты.
