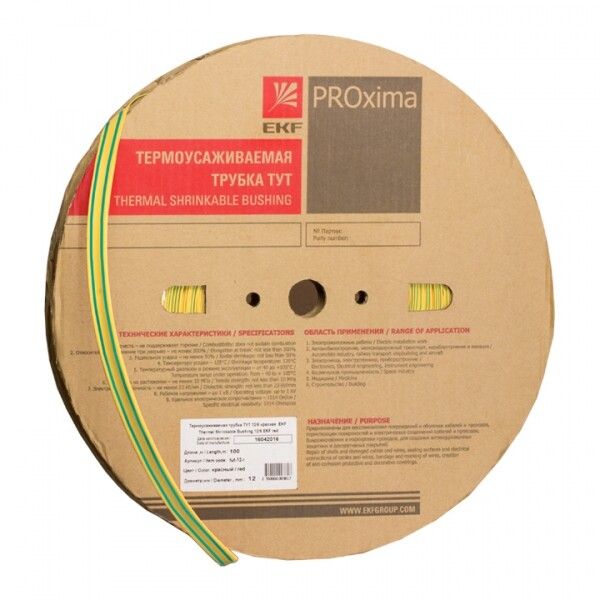

Термоусаживаемая трубка ТУТ нг 4/2 жел-зел EKF PROxima | tut-4-yg

Термоусаживаемая трубка ТУТ нг 4/2 желтая-зеленая рулон от EKF (артикул tut-4-yg) - это тонкостенный изоляционный материал на основе полиэтилена, предназначенный для защиты и маркировки электрических соединений. Благодаря коэффициенту усадки 2:1 и цвету желто-зеленый, она соответствует требованиям к заземлению и легко применяется даже в условиях ограниченного доступа.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 4/2 желтая-зеленая рулон используется для:

• Электроизоляции соединений проводов и кабелей;
• Защиты мест спайки, опрессовки и скруток от влаги, пыли и механических повреждений;
• Цветовой маркировки жил - особенно для заземляющих проводников (соответствует ГОСТ Р 50462);
• Фиксации и бандажирования жгутов проводов;
• Декоративной и функциональной изоляции в слаботочных цепях, панелях управления, силовых щитах.

Технические характеристики

• Наружный диаметр до усадки: 4 мм
• Внутренний диаметр после усадки: 2 мм
• Коэффициент усадки: 2:1 - трубка сжимается вдвое, плотно облегая поверхность
• Толщина стенки после усадки: 1 мм
• Материал: Полиэтилен (PE) - прочный, химически стойкий, не выделяет токсичных веществ при нагреве
• Температура эксплуатации: от -55 C до +115 C - подходит для работы в суровых условиях
• Номинальное поперечное сечение: 13 мм2 - рекомендовано для проводов сечением до этого значения
• Цвет: Желто-зеленый - стандартизованный цвет для заземления
• Исполнение: Тонкостенная - компактная, не увеличивает габариты сборки
• Соответствие стандартам: Без галогенов - снижает риск образования ядовитых газов при возгорании
• Соответствие UL: Да - сертифицирована по американскому стандарту безопасности
• Возможность маркировки: Да - можно нанести надпись маркером или этикеткой

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 4/2 желтая-зеленая рулон совместима с любыми однопроволочными и многожильными проводниками, имеющими внешний диаметр до 2 мм после усадки. Для монтажа требуется источник тепла - тепловой фен или паяльная лампа. Нагревать равномерно, начиная с одного конца, чтобы избежать пузырей и перегрева. Усадка происходит за несколько секунд. Не требует клея, скотча или других креплений.

Рекомендуется предварительно проверить соответствие диаметра провода внутреннему размеру после усадки (2 мм). Превышение допускает риск плохого контакта или недостаточной изоляции.

Безопасность и стандарты

• Соответствует требованиям UL - обеспечивает безопасную работу в электрических системах США и Европы
• Не содержит галогенов - снижает коррозийную активность и токсичность продуктов горения
• Цвет желто-зеленый соответствует международному стандарту IEC 60446 / ГОСТ Р 50462 для обозначения защитного заземления
• Работает в широком температурном диапазоне - не трескается на холоде и не деформируется при нагреве

Преимущества

• Плотное прилегание к поверхности - исключает попадание влаги и пыли
• Высокая механическая прочность после усадки - защищает от истирания и ударов
• Легко монтировать - заменяет изоляционную ленту без необходимости в навыках намотки
• Стандартный цвет для заземления - ускоряет диагностику и обслуживание
• Поддерживает маркировку - позволяет помечать участки цепи

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или сверхвысокими температурами (>125 C)
• Не следует использовать на проводах с диаметром более 2 мм до усадки - возможен разрыв или неполная усадка
• Не рекомендуется для применения в средах с постоянным воздействием растворителей, масел или агрессивных химикатов
• Тонкостенная конструкция не обеспечивает повышенную механическую защиту против острых кромок или давления

Примеры использования

• Изолирование места соединения медных жил в распределительной коробке
• Обозначение заземляющего провода в автоматическом выключателе
• Закрытие опрессованных наконечников на клеммах силового шкафа
• Фиксация жгута проводов в автомобиле или станке
• Маркировка каналов связи в серверных стойках

Практические советы

• Перед усадкой обязательно протяните трубку через весь провод - нельзя “приклеивать” её частично
• Используйте тепловой фен с регулируемой температурой - оптимальный диапазон 90–125 C
• Для длинных участков лучше работать с рулоном, а не отрезками - минимизируйте количество стыков
• Проверьте, что трубка свободно проходит по проводу до нагрева - если слишком туго, выберите больший диаметр
• После усадки осмотрите место - если есть вздутия или неравномерная усадка, повторите процесс
• Храните в сухом месте, избегая прямого UV-излучения - долговременное воздействие света может изменить цвет
