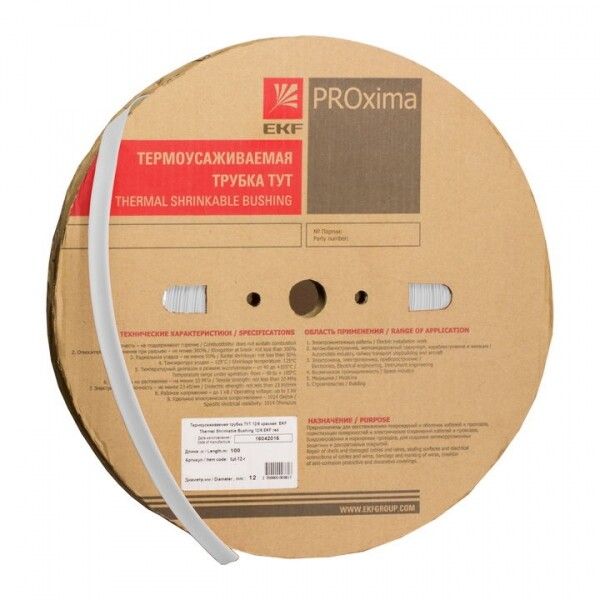

Термоусаживаемая трубка ТУТ нг 8/4 белая EKF PROxima | tut-8-w

Термоусаживаемая трубка ТУТ нг 8/4 белая рулон 100 м от EKF (арт. tut-8-w) - это тонкостенный изоляционный материал на основе ПВХ с коэффициентом усадки 2:1, предназначенный для защиты и маркировки проводов и кабельных жгутов в условиях широкого температурного диапазона.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 8/4 используется для:

• Электроизоляции соединений между проводами;
• Защиты кабельных жил от перегрева, влаги и механических повреждений;
• Фиксации и бандажирования жгутов проводов;
• Цветовой маркировки цепей - белый цвет удобен для обозначения нейтральных или сигнальных линий;
• Герметизации и защиты от пыли, масла и других загрязнений;
• Замены изоляционной ленты там, где нужна более надёжная и долговечная изоляция.

Подходит для работы в распределительных щитах, на производстве, в автомобилестроении, судостроении и в бытовых условиях.

Технические характеристики

• Тип: термоусаживаемая трубка
• Наружный диаметр до усадки: 8 мм
• Наружный диаметр после усадки: 4 мм
• Толщина стенки после усадки: 1,4 мм
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Материал: ПВХ с составом без галогенов - снижает выделение токсичных веществ при нагреве
• Температура эксплуатации: от -55 C до +115 C
• Поперечное сечение: 50 мм2 - позволяет изолировать провода с суммарным сечением до этого значения
• Цвет: белый
• Исполнение: тонкостенная - обеспечивает компактную форму после усадки
• Соответствие стандарту: UL - соответствует требованиям безопасности США
• Возможность маркировки: да - можно нанести этикетки, метки или печать
• Длина рулона: 100 метров

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 8/4 легко монтируется с помощью теплового фена или паяльника с насадкой. Нагревать необходимо равномерно, начиная с одного конца, чтобы избежать образования пузырей или неравномерной усадки.

Перед установкой проверьте, что диаметр изолируемого объекта (например, провода или соединения) не превышает 4 мм - именно этот размер будет достигнут после полной усадки. Для многожильных проводов убедитесь, что суммарное сечение не больше 50 мм2.

Не используйте открытый пламя - это может вызвать оплавление материала и образование токсичных паров.

Безопасность и стандарты

Трубка изготовлена из ПВХ без галогенов - при возгорании она выделяет меньше ядовитых веществ по сравнению с обычными пластиками. Соответствует стандарту UL, что гарантирует соответствие уровням электробезопасности и огнеупорности в американской системе сертификации. Применима в помещениях с повышенными требованиями к экологической безопасности.

Преимущества

• Высокая степень адгезии - плотно облегает поверхность после усадки, исключая люфт и попадание влаги;
• Стойкость к температурным колебаниям - работает в суровых условиях от мороза до высоких температур;
• Легко режется и манипулируется - не требует специального инструмента;
• Долговечность - не трескается, не деформируется при длительном использовании;
• Возможность маркировки - позволяет отличать функциональные группы проводов без дополнительных меток.

Ограничения применения

• Не рекомендуется для постоянного контакта с растворителями, маслами и агрессивными химикатами - ПВХ может набухнуть или потерять прочность;
• Не предназначен для использования в условиях прямого UV-облучения - белый цвет со временем желтеет при длительном воздействии солнечного света;
• Не заменяет силовые соединители - применяется только как изоляция, а не как механический крепёж;
• Работает только при температуре нагрева 90–125 C; недостаточное тепло приведёт к неполной усадке.

Примеры использования

• Изоляция места спайки двух медных проводов в автомобильной проводке;
• Обмотка жгута проводов в шкафу управления станком для предотвращения перетирания;
• Маркировка нейтрального провода в распределительном щите - белый цвет стандартизирован для этой задачи;
• Защита кабеля от случайного задевания в зоне обслуживания оборудования;
• Изолирование выходов датчиков в холодильных камерах - благодаря стойкости к низким температурам.

Практические советы

• Перед усадкой протяните трубку на провод так, чтобы её конец находился за пределами соединения - тогда усадка закроет всю опасную зону;
• Для точной усадки используйте регулируемый тепловой фен - равномерный прогрев исключает перегрев и прожиг;
• Если трубка слишком длинная - отмерьте необходимую длину и отрежьте ножницами, не допуская расслоения;
• При работе с несколькими проводами - лучше использовать один кусок трубки на весь жгут, чем несколько отрезков;
• Хранить в сухом месте, избегая перегрева и давления - не складывать тяжёлыми предметами сверху.
