Термоусаживаемая трубка ТУТ нг 8/4 красная EKF PROxima | tut-8-r-1m

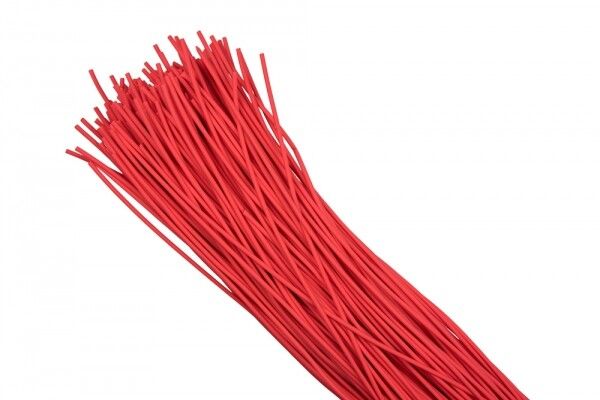

Трубка термоусаживаемая ТУТ нг 8/4 красная в отрезках по 1 м от EKF серии PROxima - это тонкостенный изоляционный материал на основе полиолефина с коэффициентом усадки 2:1, предназначенный для изоляции, маркировки и защиты проводов и кабельных соединений. Подходит для профессионального и бытового использования.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 8/4 красная используется для:

• Электроизоляции кабельных жил и мест соединений проводов;
• Цветовой маркировки проводников (красный цвет соответствует фазе L в однофазных сетях);
• Герметизации муфт и защищённых соединений;
• Бандажирования жгутов проводов для упорядочивания и фиксации;
• Защиты от внешних воздействий: грязи, влаги, механических повреждений;
• Декоративной отделки и визуального различения цепей.

Технические характеристики

• Диаметр до усадки: 8 мм - позволяет легко надеть на кабели и соединения большего диаметра;
• Диаметр после усадки: 4 мм - плотно облегает поверхность, обеспечивает надёжную изоляцию;
• Толщина стенки после усадки: 1,4 мм - достаточна для механической прочности без избыточной массы;
• Коэффициент усадки: 2:1 - равномерное сужение без деформаций при нагреве;
• Материал: полиолефин - безопасный, эластичный, устойчивый к старению;
• Температура эксплуатации: от -55 C до +115 C - работает в широком диапазоне климатических условий;
• Исполнение: тонкостенная - компактная, не увеличивает габариты сборки;
• Номинальное поперечное сечение: до 50 мм2 - подходит для медных жил этого сечения;
• Не содержит галогенов: да - при горении не выделяет токсичных газов;
• Соответствие UL: да - сертифицирована по американскому стандарту безопасности;
• Возможность нанесения печатной маркировки: да - можно помечать текстом или символами для удобства обслуживания.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 8/4 красная монтируется путём термоусадки. Для этого применяют тепловой фен или пистолет с регулируемой температурой (оптимальный диапазон - 90–125 C). Установка выполняется просто:

• Наденьте трубку на участок кабеля до соединения;
• Выполните соединение (скрутка, клемма, сварка);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте поверхность до полной усадки - трубка плотно обожмёт жилы без пузырей и зазоров.

Подходит для работы с однопроволочными и многопроволочными жилами. Диаметр до усадки 8 мм позволяет использовать её даже на крупных кабелях с оплёткой или защитным покрытием.

Безопасность и стандарты

• Соответствует требованиям стандарта UL - гарантирует соответствие международным нормам безопасности;
• Не содержит галогенов - снижает риск образования ядовитых продуктов горения;
• Устойчива к перегреву при правильном монтаже - не плавится при температуре ниже 125 C;
• Работает в условиях повышенной влажности и перепадов температур - подтверждено диапазоном эксплуатации от -55 C до +115 C.

Преимущества

• Заменяет изоляционную ленту - не требует намотки, не сползает, не мнётся;
• Обеспечивает герметичную изоляцию - предотвращает попадание влаги и пыли;
• Легко распознаётся по цвету - красный цвет стандартизирован для фазных проводов;
• Стабильно сохраняет форму - не деформируется под нагрузкой;
• Поддерживает возможность маркировки - удобно для сервисного обслуживания и диагностики;
• Экономит время монтажа - процесс занимает несколько секунд при наличии фена.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или источниками выше 125 C - возможна потеря формы;
• Не рекомендуется для использования в средах с агрессивными химическими веществами (например, растворители, масла на базе силикона) - может происходить набухание материала;
• Не заменяет силовые соединения - служит исключительно для изоляции и защиты, а не передачи тока;
• Требует наличия источника тепла - невозможно установить без фена или аналогичного устройства;
• При слишком быстром нагреве возможна неравномерная усадка - важно соблюдать равномерный прогрев всей поверхности.

Примеры использования

• Изоляция ответвлений в распределительных щитах;
• Маркировка фазных проводов в бытовой электропроводке;
• Защита точек пайки на плате или в контроллере;
• Фиксация и группировка проводов в автомобильной проводке;
• Герметизация муфт в системах освещения на улице;
• Изоляция соединений в станках, конвейерах, промышленных автоматиках.

Практические советы

• Выбирайте длину отрезка с запасом - лучше взять 1,2–1,5 м на каждое соединение, чтобы было проще перемещать трубку;
• Перед усадкой проверьте, что внутренняя поверхность кабеля чистая - грязь или оксиды могут препятствовать плотному прилеганию;
• Используйте термофен с регулировкой температуры - слишком высокая температура может прожечь трубку;
• Для больших жгутов используйте трубку с диаметром до усадки 8 мм - она легко надевается даже на плотно уложенные провода;
• Если требуется долговременная маркировка - наносите этикетки или пишите маркером до усадки, так как после - поверхность станет более трудной для записи;
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - хотя трубка устойчива, срок службы продлевается при бережном обращении.
