Термоусаживаемая трубка ТУТ нг 8/4 зеленая EKF PROxima | tut-8-j-1m

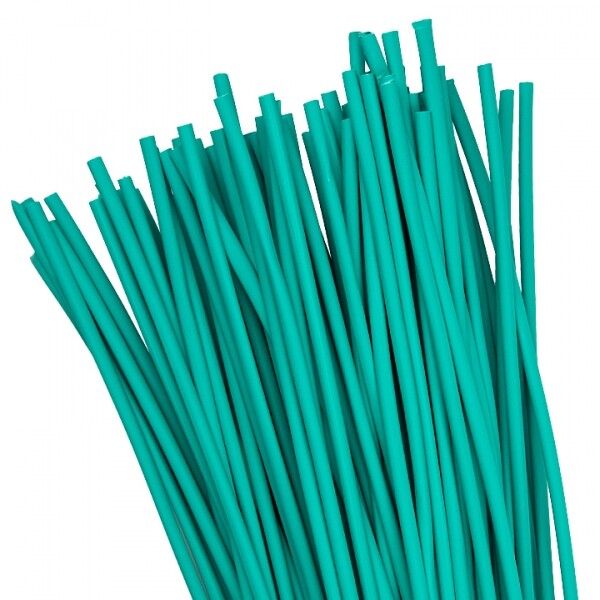

Трубка термоусаживаемая ТУТ нг 8/4 зеленая от EKF (артикул tut-8-j-1m) - тонкостенный изоляционный элемент на основе полиолефина, предназначенный для изоляции, маркировки и защиты проводов и кабелей. Усадка в два раза позволяет плотно облегать поверхность, обеспечивая надежную защиту даже в труднодоступных местах.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 8/4 зеленая используется для:

• Электроизоляции кабельных жил и мест соединений проводов;
• Цветовой маркировки проводников (зеленый цвет соответствует заземлению по ГОСТ);
• Герметизации муфт и соединений;
• Бандажирования жгутов проводов для фиксации и защиты от перегибов;
• Защиты от пыли, влаги и механических повреждений;
• Альтернативы изоляционной ленте в условиях ограниченного доступа.

Подходит для работы в распределительных щитах, панелях управления, автомобильной и промышленной электронике.

Технические характеристики

• Диаметр до усадки: 8 мм - удобно надевается на кабели и соединения;
• Диаметр после усадки: 4 мм - плотно облегает поверхность, исключает люфт;
• Коэффициент усадки: 2:1 - равномерная усадка без деформаций;
• Толщина стенки после усадки: 1,4 мм - достаточна для механической прочности, но сохраняет гибкость;
• Материал: полиолефин - устойчив к старению, химически инертен;
• Температура эксплуатации: от -55 C до +115 C - работает в экстремальных условиях;
• Исполнение: тонкостенная - минимальный объем, идеальна для компактных сборок;
• Соответствие стандарту UL: да - сертифицирована для использования в США и Европе;
• Соответствие стандарту: не содержит галогенов - при горении не выделяет токсичных газов;
• Номинальное поперечное сечение: до 50 мм2 - рассчитана на медные жилы этого сечения;
• Возможность нанесения маркировки: да - можно помечать маркером или этикеткой;
• Способ монтажа: термоусадка - нагрев до 90–125 C вызывает усадку;
• Форма поставки: отрезки по 1 метру - легко отмерить нужную длину.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 8/4 зеленая совместима с любыми кабелями и жилами, диаметр которых до усадки не превышает 8 мм. После усадки она плотно обхватывает объекты до 4 мм в диаметре.

Как монтировать:

• Наденьте трубку на провод до места соединения;
• Передвиньте её так, чтобы она покрывала участок изоляции;
• Равномерно прогрейте поверхность феном или тепловым пистолетом (температура 90–125 C);
• Дождитесь полной усадки - трубка сама примет форму поверхности;
• Не используйте открытый пламя - риск возгорания материала.

При работе с многожильными кабелями убедитесь, что суммарный диаметр жил не превышает 8 мм до усадки.

Безопасность и стандарты

Трубка термоусаживаемая ТУТ нг 8/4 зеленая соответствует требованиям UL и выполнена без галогенов, что снижает опасность при пожаре. Материал не выделяет едких паров при нагреве, безопасен для закрытых помещений и систем вентиляции. Подходит для установки в помещениях с повышенными требованиями к пожаробезопасности.

Преимущества

• Высокий коэффициент усадки 2:1 обеспечивает плотное прилегание без лишних слоев;
• Тонкая стенка экономит место в жгутах и шкафах;
• Стойкость к широкому диапазону температур - от мороза до нагрева в оборудовании;
• Легко наносится и демонтируется - не требует клея или инструментов кроме фена;
• Цветовая маркировка соответствует стандартам (зеленый = PE/PE-N);
• Устойчива к влаге, маслам, большинству растворителей.

Ограничения применения

• Не применяется для изоляции под напряжением выше 1000 В - не является основным изолятором для силовых цепей;
• Не рекомендовано использование на поверхностях с острыми кромками без предварительной подготовки - возможны порезы;
• Не подходит для постоянного контакта с открытым огнем или сверхвысокими температурами (>125 C);
• При усадке не восстанавливает первоначальный диаметр - нельзя “расширить” обратно;
• Не заменяет изолирующие колпачки для ответвлений под нагрузкой - только вторичная защита.

Примеры использования

• Изоляция соединения двух медных жил сечением 2,5 мм2 в распределительном щите;
• Маркировка заземляющих проводов в автоматических линиях - зеленый цвет сразу указывает на PE;
• Фиксация жгута проводов в автомобиле - предотвращает трение о металлические детали;
• Защита клемм в контроллере ЧПУ от пыли и влаги;
• Обмотка кабеля перед входом в корпус оборудования - герметизация входа.

Практические советы

• Выбирайте длину с запасом - минимум 10–15 мм больше зоны изоляции, чтобы гарантировать полное покрытие;
• Перед усадкой проверьте, что все жилы находятся внутри трубки - поправить потом невозможно;
• Для точного контроля нагрева используйте термопару или фен с регулировкой температуры;
• Не перегревайте - при >130 C материал может оплавиться или потемнеть;
• Храните в сухом месте, избегайте длительного UV-воздействия - хотя полиолефин устойчив, долгий свет снижает эластичность;
• При необходимости маркировки пишите маркером до усадки - после усадки поверхность становится менее приемлемой для чернил.
