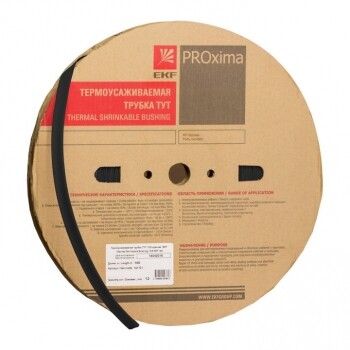

Термоусаживаемая трубка ТУТ нг 100/50 черная рулон PROxima | tut-100-b EKF

Термоусаживаемая трубка ТУТ нг 100/50 черная от EKF (артикул tut-100-b) - это тонкостенный изоляционный элемент на основе полиолефина, предназначенный для герметизации, изоляции и маркировки кабельных соединений. Благодаря коэффициенту усадки 2:1 и рабочему диапазону температур от -55 до +115 C, она надежно защищает провода в условиях повышенной влажности, вибраций и перепадов температур.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 100/50 черная используется для:

• Электроизоляции мест соединений проводов и кабелей;
• Защиты жгутов от механических повреждений, пыли и влаги;
• Цветовой маркировки кабелей и оборудования (черный цвет удобен для систем, где важна визуальная идентификация);
• Герметизации входов кабелей в корпуса, распределительные щиты и оборудование;
• Закрепления и бандажирования групп проводов вместо изолирующей ленты.

Подходит для промышленного оборудования, автоматических линий, силовых установок, транспорта и объектов ЖКХ. Применяется там, где требуется долговечная, прочная и компактная изоляция.

Технические характеристики

• Диаметр до усадки: 100 мм - позволяет легко одеть на крупные кабельные сборки или соединители;
• Диаметр после усадки: 50 мм - обеспечивает плотную фиксацию без зазоров;
• Коэффициент усадки: 2:1 - при нагреве трубка равномерно сужается вдвое;
• Материал: полиолефин (PEX) - устойчив к старению, химическим веществам и УФ-излучению;
• Толщина стенки после усадки: 1,6 мм - достаточна для механической защиты, но сохраняет гибкость;
• Рабочая температура: от -55 C до +115 C - выдерживает экстремальные условия;
• Исполнение: тонкостенная - снижает объем и вес, не утяжеляет кабельные трассы;
• Цвет: черный - маскирует загрязнения, подходит для внутренней и внешней установки;
• Возможность маркировки: да - можно нанести этикетки, шильдики или печать;
• Соответствие стандартам: UL - соответствует требованиям безопасности США.

Совместимость и монтаж

Трубка совместима с любыми кабелями и жгутами, диаметр которых до усадки не превышает 100 мм. После нагрева она плотно облегает поверхность, формируя монолитную оболочку.

Как монтировать:

• Наденьте трубку на кабель до места соединения - предварительно, перед спайкой или опрессовкой;
• Соедините провода, затем переместите трубку на участок изоляции;
• Нагрейте равномерно тепловым феном (температура 90–125 C) - начинайте с одного края, двигайтесь к другому;
• Не используйте открытый пламя - риск возгорания материала!

После усадки трубка не требует дополнительной фixации. Для больших диаметров рекомендуется медленный прогрев, чтобы избежать неравномерной усадки.

Безопасность и стандарты

Термоусаживаемая трубка ТУТ нг 100/50 черная сертифицирована по стандарту UL, что гарантирует соответствие требованиям к электробезопасности и горючести. Материал PEX имеет самозатухающие свойства (обозначение “нг” - негорючий), что важно для помещений с высокими требованиями к пожарной безопасности - офисов, производственных цехов, транспортных средств.

Преимущества

• Высокая степень усадки (2:1) - идеально подходит для крупных кабельных сборок;
• Стойкость к температурным колебаниям - работает в холодных и жарких средах;
• Легкий монтаж - не нужна клеящая основа, достаточно фена;
• Долговечность - не растрескивается, не высыхает, не теряет эластичность;
• Возможность маркировки - упрощает обслуживание и диагностику;
• Замена изоленты - более аккуратно, надежно и эстетично.

Ограничения применения

• Не применяется для постоянного контакта с открытым огнем или источниками сверхвысоких температур (>125 C);
• Не рекомендовано использование в средах с агрессивными растворителями (например, бензин, ацетон) - возможна деформация;
• При монтаже на острые кромки или шероховатые поверхности - есть риск повреждения стенки; лучше использовать переходники или защитные муфты;
• Не предназначен для работы под высоким давлением - только для изоляции и защиты, не для герметизации под давлением жидкости или газа.

Примеры использования

• Изолирование клеммных соединений в частотном преобразователе;
• Обработка точек пайки в контроллерах промышленных роботов;
• Маркировка и защита кабелей управления в лифтах;
• Закрытие выходов кабелей через металлические панели в щитовых;
• Создание единых жгутов в автопроме - замена хомутов и изоленты.

Практические советы

• Перед монтажом проверьте, что диаметр кабеля или соединителя после усадки (≤50 мм) не превышает размеры вашей детали - иначе трубка не будет плотно прилегать;
• Для многожильных кабелей с большим радиусом изгиба - выбирайте трубку с запасом по диаметру до усадки (не менее 10–15%);
• При работе в условиях влажности - убедитесь, что место соединения сухое до начала усадки - влага внутри не испарится и вызовет коррозию;
• Хранить в сухом месте, избегать длительного прямого солнечного света - хотя PEX устойчив к УФ, срок службы продлевается при бережном обращении;
• Термоусаживаемая трубка TUT нг 100/50 черная от EKF хорошо сочетается с другими продуктами серии PROxima - унифицируйте решения в проекте.
