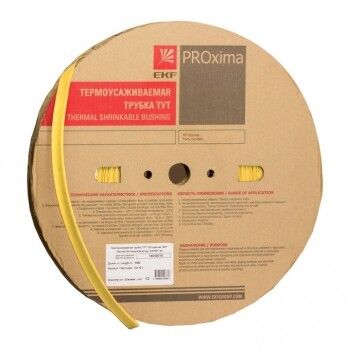

Термоусаживаемая трубка ТУТ нг 25/12,5 желтая рулон PROxima | tut-25-y EKF

Термоусаживаемая трубка ТУТ нг 25/12,5 желтая от EKF (арт. tut-25-y) - это тонкостенный изоляционный элемент на основе полиолефина, который надежно защищает соединения проводов и кабелей после нагрева. Подходит для профессионального монтажа и бытовых задач, где нужна прочная, долговечная и цветная изоляция.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 25/12,5 желтая используется для:

• Электроизоляции мест соединений проводов и кабельных жил;
• Защиты от внешних повреждений, влаги и пыли;
• Цветовой маркировки цепей - желтый цвет легко выделяет участки на схемах и в жгутах;
• Бандажирования пучков проводов для удобства сборки и фиксации;
• Декоративной отделки и защиты от коррозии в условиях повышенной влажности.

Подходит для работы в распределительных щитах, на производстве, в автомобилестроении, судостроении и других областях, где требуется надежная изоляция без использования изоленты.

Технические характеристики

• Диаметр до усадки: 25 мм - позволяет свободно одеть на крупные соединения или кабели;
• Диаметр после усадки: 12,5 мм - плотно облегает поверхность после нагрева;
• Коэффициент усадки: 2:1 - равномерное сужение без деформаций;
• Материал: полиолефин PEX - устойчив к перегреву, химическим веществам и старению;
• Толщина стенки после усадки: 0,9 мм - достаточна для механической защиты без избыточной массы;
• Рабочая температура: от -55 C до +115 C - работает в экстремальных условиях;
• Исполнение: тонкостенная - экономична по объему, легко помещается в ограниченном пространстве;
• Соответствие стандартам: безгалогеновое исполнение - снижает выделение токсичных газов при возгорании;
• Соответствие UL: да - соответствует международным требованиям безопасности;
• Цвет: желтый - стандартизированная маркировка для фаз или специальных цепей;
• Возможность маркировки: да - можно нанести этикетки, метки или печать;
• Номинальное поперечное сечение: 491 мм2 - ориентировочно соответствует максимальному сечению кабеля, которое можно изолировать после усадки.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 25/12,5 желтая совместима с любыми медными и алюминиевыми проводниками, имеющими диаметр до 12,5 мм после усадки. Для монтажа достаточно:

• Надеть трубку на провод до соединения;
• Выполнить соединение (скрутка, клемма, сварка);
• Передвинуть трубку на место соединения;
• Равномерно прогреть поверхность тепловым феном (температура 90–125 C).

Не требует клея, герметика или дополнительных креплений. После усадки плотно обволакивает поверхность, исключая зазоры и попадание влаги.

Безопасность и стандарты

Трубка выполнена по принципу безгалогенного материала - при горении не выделяет едких паров хлора или брома, что важно для замкнутых пространств (например, в шкафах управления или общественных зонах). Соответствует стандарту UL, что гарантирует соответствие требованиям США и Европы по электробезопасности. Температурный диапазон (-55…+115 C) обеспечивает работу даже в холодильных установках и рядом с нагревательными элементами.

Преимущества

• Плотная адгезия после усадки - исключает сползание и провисание;
• Стойкость к УФ-излучению и большинству масел, растворителей;
• Легкий монтаж - не нужны инструменты кроме фена;
• Цветовая маркировка снижает риск ошибок при обслуживании;
• Замена изоленты - более долговечно, эстетично и безопасно;
• Гибкая форма - повторяет любой профиль, включая углы и переходы.

Ограничения применения

• Не предназначена для постоянного контакта с открытым пламенем - допустима лишь временная термическая нагрузка при усадке;
• Не рекомендовано использование на поверхностях с острыми кромками без предварительной защиты - возможны порезы;
• Не следует применять там, где требуется высокая механическая жесткость - она гибкая и не заменяет пластиковую муфту;
• Номинальное сечение 491 мм2 - это ориентир; реальная возможность усадки зависит от формы и количества проводов внутри.

Примеры использования

• Изолирование ответвлений в силовых щитах ЭКФ PROxima;
• Маркировка фаз L1/L2/L3 в трехфазных системах (желтый = одна из фаз);
• Защита соединений в автопроводке - особенно в двигателях и АКБ;
• Обработка точек подключения частотных преобразователей;
• Фиксация и изоляция жгутов в станках ЧПУ и конвейерах.

Практические советы

• Выбирайте трубку с запасом по диаметру - перед усадкой она должна свободно надеваться на соединение;
• При работе с несколькими проводами проверьте суммарный диаметр - он не должен превышать 12,5 мм после усадки;
• Используйте тепловой фен с регулировкой температуры - перегрев может вызвать оплавление;
• Для длинных участков начинайте нагрев с середины, двигаясь к краям - так избежите воздушных пузырей;
• При необходимости маркировки применяйте термостойкие этикетки - обычные самоклеящиеся могут отклеиться при нагреве;
• Хранить в сухом месте, избегая длительного воздействия прямого солнца - хотя материал устойчив, срок службы продлевается при бережном обращении.
