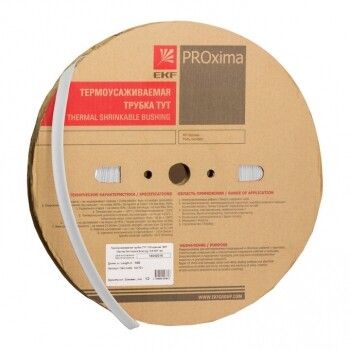

Термоусаживаемая трубка ТУТ нг 60/30 белая рулон PROxima | tut-60-w EKF

Термоусаживаемая трубка ТУТ нг 60/30 белая от EKF (арт. tut-60-w) - это полиолефиновый изоляционный элемент с коэффициентом усадки 2:1, предназначенный для герметизации, изоляции и маркировки кабельных соединений в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 60/30 белая используется для:

• Электроизоляции кабелей и жил проводов;
• Защиты мест соединений, оплеток и ответвлений;
• Бандажирования жгутов проводов;
• Механической защиты от трения, ударов и перегибов;
• Герметизации от пыли, влаги и химических веществ;
• Цветовой маркировки участков сети - белый цвет удобен для визуального различения цепей.

Подходит для применения в распределительных щитах, на производстве, в энергообъектах, транспорте и в бытовых условиях.

Технические характеристики

• Диаметр до усадки: 60 мм - позволяет надевать на крупные кабели и группы проводов;
• Диаметр после усадки: 30 мм - обеспечивает плотную фиксацию без зазоров;
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве;
• Материал: полиолефин PEX - устойчив к старению, химически инертен;
• Толщина стенки после усадки: 1,2 мм - достаточна для механической прочности без избыточного объема;
• Рабочая температура: от -55 C до +115 C - работает в широком диапазоне климатических условий;
• Исполнение: тонкостенная - снижает вес и занимает меньше места при монтаже;
• Соответствие стандартам: безгалогеновое исполнение - при горении не выделяет токсичных газов;
• Сертификат UL: да - соответствует требованиям безопасности США;
• Возможность маркировки: да - можно наносить этикетки, надписи или метки;
• Цвет: белый - хорошая видимость, легко сочетается с другими компонентами системы.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 60/30 белая совместима с любыми кабелями и жгутами, внешний диаметр которых не превышает 60 мм перед усадкой. После нагрева она плотно облегает поверхность, повторяя её форму.

Как монтировать:

• Наденьте трубку на кабель до соединения - лучше заранее, чем потом;
• Закрепите соединение (например, сваркой, обжимом или пайкой);
• Передвиньте трубку на место соединения;
• Нагрейте равномерно тепловым феном (температура 90–125 C) - начинайте с одного конца, двигайтесь к другому;
• Не используйте открытый пламя - риск повреждения материала.

Посадочный диаметр 60 мм требует наличия свободного доступа к месту установки - не подходит для уже собранных жгутов без возможности перемещения.

Безопасность и стандарты

• Соответствует нормам UL - сертифицирована для использования в системах с повышенными требованиями к пожарной безопасности;
• Безгалогеновый состав - безопасна при возгорании, не образует едких паров;
• Не содержит свинец и другие запрещённые токсины - экологично и допущена для внутренней прокладки;
• Стойкая к УФ-излучению - сохраняет целостность даже при краткосрочном воздействии света.

Преимущества

• Высокая степень усадки (2:1) гарантирует плотное прилегание даже к неровным поверхностям;
• Тонкостенная конструкция экономит пространство внутри шкафов и каналов;
• Легко маркируется - удобно для обслуживания и диагностики;
• Не требует клея, ленты или дополнительных креплений - заменяет несколько решений одним элементом;
• Устойчива к вибрациям и частым изменениям температур - долговечна в промышленных условиях.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем или источниками сверхвысоких температур (>125 C);
• Не рекомендован для использования в средах с постоянным воздействием растворителей, масел или агрессивных жидкостей - возможна деформация;
• Требует предварительного осмотра кабеля - нельзя надеть на уже зафиксированный жгут без демонтажа;
• Не обеспечивает электрическую изоляцию при напряжении выше 1 кВ - применяется как вторичная защита, а не основная изоляция высоковольтных участков.

Примеры использования

• Изоляция соединений между силовым кабелем и частотным преобразователем на заводе;
• Обработка точек спайки в пульсационных устройствах управления;
• Маркировка групп проводов в щитовой автоматики - белые трубки отличаются от черных или красных;
• Защита кабельных жгутов в автопроме - особенно там, где есть движущиеся части;
• Альтернатива изолирующей ленте в труднодоступных местах - например, внутри корпусов оборудования.

Практические советы

• Выбирайте длину трубки с запасом - минимум на 20 % больше, чем требуется для покрытия соединения;
• Перед усадкой проверьте, чтобы на поверхности не было острых кромок - они могут порвать трубку;
• Для массового монтажа используйте термофен с регулировкой температуры - так усадка будет равномернее;
• Храните в сухом месте, избегайте длительного пребывания под прямыми солнечными лучами - хотя материал устойчив, срок службы продлевается при бережном обращении;
• Трубка TUT нг 60/30 белая от EKF PROxima - идеальна для проектов, где важны чистота, порядок и соответствие стандартам безопасности.
