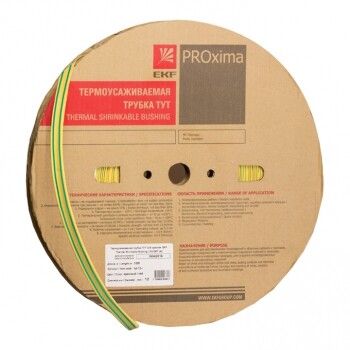

Термоусаживаемая трубка ТУТ нг 60/30 жел-зел рулон PROxima | tut-60-yg EKF

Термоусаживаемая трубка ТУТ нг 60/30 желто-зеленая от EKF (артикул tut-60-yg) предназначена для изоляции, маркировки и защиты проводов и кабельных сборок. Её основная особенность - двухкратное сужение при нагреве, что позволяет плотно облегать поверхность даже сложной формы.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 60/30 желто-зеленая используется для:

• Электроизоляции соединений, ответвлений и концов кабелей;
• Цветовой маркировки заземляющих проводников (соответствует ГОСТ Р 50462);
• Защиты от механических повреждений, влаги, пыли и химических веществ;
• Фиксации и бандажирования жгутов проводов;
• Закрытия участков с повышенным риском перегрева или трения.

Подходит для работы в распределительных щитах, на производстве, в транспорте и в условиях с высокими требованиями к безопасности.

Технические характеристики

• Диаметр до усадки: 60 мм - позволяет надевать на крупные кабели, разъемы или группы проводов;
• Диаметр после усадки: 30 мм - обеспечивает плотную фиксацию без просветов;
• Коэффициент усадки: 2:1 - равномерное сжатие при нагреве;
• Материал: полиолефин PEX - устойчив к старению, не выделяет токсичных газов при горении;
• Толщина стенки после усадки: 1,2 мм - достаточна для механической прочности и изоляции;
• Рабочая температура: от -55 C до +115 C - подходит для экстремальных условий;
• Номинальное поперечное сечение: 2827 мм2 - соответствует кабелям с диаметром до ~60 мм до усадки;
• Цвет: желто-зеленый - стандартизированный цвет для заземления;
• Исполнение: тонкостенная - компактная, не увеличивает габариты сборки;
• Возможность маркировки: да - можно нанести этикетки, шильдики или печать;
• Соответствие стандартам: UL, безгалогеновое исполнение - безопасно при возгорании.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 60/30 желто-зеленая легко монтируется с помощью теплового фена или пистолета. Нагревать необходимо равномерно, начиная с центра и двигаясь к краям, чтобы избежать складок. Усадка начинается при температуре 90–125 C и завершается за несколько секунд. После усадки трубка плотно обхватывает поверхность, не требуя дополнительного крепления.

Не используйте открытый пламя - это может вызвать оплавление или воспламенение материала. Для больших диаметров рекомендуется предварительно прогреть трубку снаружи перед установкой.

Безопасность и стандарты

• Соответствует UL - сертифицирована для использования в США и странах с аналогичными нормами;
• Выполнена по принципу “без галогенов” - при горении не выделяет едких и токсичных газов (HCl, Br₂ и др.), что важно для закрытых помещений и эвакуационных путей;
• Цвет желто-зеленый соответствует международному стандарту IEC 60446 / ГОСТ Р 50462 для обозначения защитного заземления.

Преимущества

• Обеспечивает герметичную изоляцию без воздушных пузырей и зазоров;
• Не требует замены при длительной эксплуатации - срок службы более 20 лет;
• Устойчива к вибрациям, перепадам температур и агрессивным средам;
• Легко отличить от других изоляторов благодаря яркому цвету - снижает вероятность ошибок при обслуживании;
• Альтернатива изолирующей ленте: не разматывается, не осыпается, не теряет форму.

Ограничения применения

• Не применяется для постоянного контакта с открытым огнем или поверхностями выше 115 C;
• Не подходит для изоляции кабелей с рабочим напряжением свыше 1000 В - требуется проверка по спецификации производителя;
• При монтаже на острые края металлических деталей возможен риск повреждения стенки - рекомендуется использование переходных вставок;
• Не предназначен для использования в условиях постоянного погружения в жидкости - хотя IP-защита есть, она не рассчитана на давление воды.

Примеры использования

• Изолирование заземляющего провода на входе в распределительный щит;
• Защита соединения медных жил в силовом кабеле на станке;
• Маркировка и бандажировка жгута управления в системе автоматизации;
• Изоляция клемм на АВР или частотном преобразователе;
• Защита кабелей в вентиляционных каналах с высокой запыленностью.

Практические советы

• Перед монтажом убедитесь, что диаметр объекта (например, кабеля) меньше 60 мм - иначе трубка не наденется;
• Выбирайте длину трубки с запасом 10–15% - усадка может немного сместить край;
• Для многожильных кабелей с большим внешним диаметром - используйте трубку сразу после обжима, пока жилы ещё не деформированы;
• При работе в холодной среде (<0 C) предварительно согрейте трубку руками - это улучшит её пластичность;
• Не используйте термоусаживаемую трубку TUT нг 60/30 желто-зеленую как самостоятельную изоляцию для высоковольтных соединений - всегда комбинируйте с другими методами защиты.
