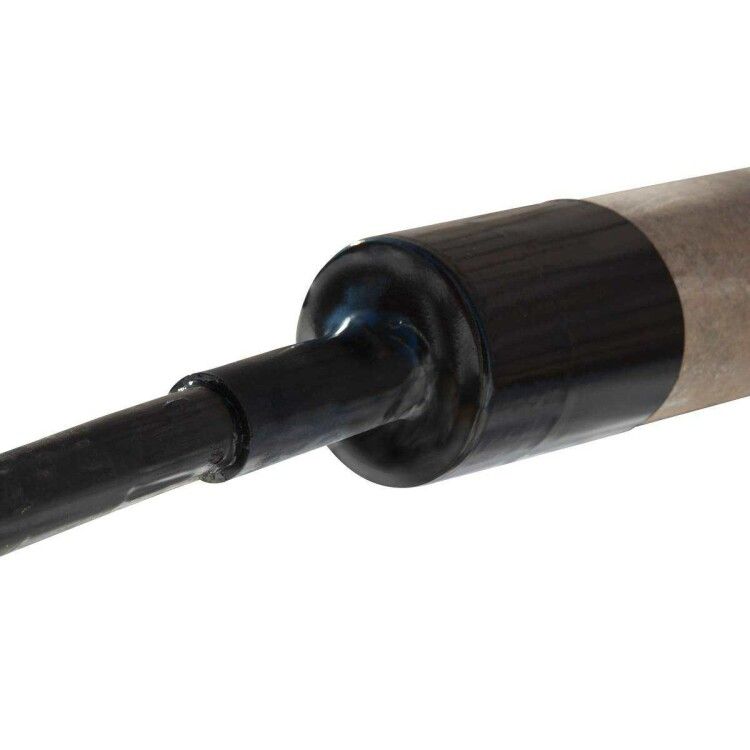

термоусаживаемый уплотнитель кабельных проходов одиночной прокладки УКПтО-75/22 - 87830 КВТ

Уплотнитель кабельных проходов термоусаживаемый одиночной прокладки УКПтО-75/22 от бренда КВТ предназначен для герметичного ввода кабелей в трубы из асбоцемента, пластика или стали, особенно в условиях открытой прокладки и под дорогами. Его уникальная термоусадочная конструкция с клеевым слоем обеспечивает надёжную защиту от влаги, пыли и механических воздействий.

Назначение и область применения

УКПтО-75/22 используется для герметизации кабельных вводов в трубах, когда кабели прокладываются одиночно - то есть один кабель в одну трубу. Подходит для установки в:

• Асбоцементные, полиэтиленовые и стальные трубы;
• Подземные кабельные переходы;
• Проходы через дорожное покрытие;
• Здания и сооружения, где требуется защита от внешней среды.

Работает в условиях повышенной влажности, перепадов температур и на открытом воздухе благодаря устойчивости к УФ-излучению.

Технические характеристики

• Диаметр до усадки: 75 мм - позволяет надеть на трубы большего диаметра перед нагревом.
• Диаметр после усадки: 22 мм - плотно облегает кабель или трубу меньшего размера.
• Максимальный диаметр кабеля: 26–67 мм - подходит для широкого спектра силовых и контрольных кабелей.
• Толщина стенки: 3,5 мм - обеспечивает прочность и долговечность после усадки.
• Коэффициент усадки: 3,5:1 – 4:1 - высокий показатель, позволяющий использовать изделие на трубах с большим допуском по диаметру.
• Цвет: Чёрный - маскирует загрязнения и повышает устойчивость к UV-излучению.
• Исполнение: Термоусаживаемая манжета с двусторонним термоплавким клеем - гарантирует герметичность даже на шероховатых поверхностях.

Совместимость и монтаж

УКПтО-75/22 совместим с любыми трубами, имеющими наружный диаметр до 75 мм. Перед монтажом необходимо:

1. Очистить поверхность трубы и кабеля от грязи, влаги и жира;
2. Надеть манжету на трубу так, чтобы она выступала за пределы прохода с обеих сторон;
3. Равномерно прогреть феном или газовой горелкой, начиная с центра, двигаясь к краям - клей начнёт плавиться и заполнять щели;
4. Не допускать перегрева - материал может деформироваться при температуре выше 150 C.

В комплекте всегда есть инструкция - её следует внимательно прочесть перед работой.

Безопасность и стандарты

УКПтО-75/22 соответствует требованиям к герметизации кабельных вводов в условиях агрессивной среды. Материалы не поддерживают горение и не выделяют токсичных веществ при нормальном использовании. Применяется в соответствии с ГОСТ Р 50571 и СП 31-110-2003 для кабельных систем в зданиях.

Преимущества

• Высокий коэффициент усадки - одна манжета заменяет несколько моделей с меньшим диапазоном.
• Двухслойный клей - создаёт герметичный шов даже на неровных, старых или повреждённых трубах.
• Устойчивость к УФ-излучению - не трескается и не выгорает на солнце, что важно для наружных установок.
• Лёгкий монтаж - не требует специального оборудования, кроме теплового фена.
• Долгий срок службы - сохраняет эластичность и герметичность более 25 лет при правильной установке.

Ограничения применения

• Не применяется для многокабельных вводов - только для одиночной прокладки одного кабеля.
• Не рекомендован для труб с внутренним давлением выше атмосферного - не являетсяPressure-уплотнителем.
• Не подходит для кабелей с диаметром менее 26 мм - возможна недостаточная усадка и потеря герметичности.
• Требует точного соблюдения температуры нагрева - перегрев приводит к оплавлению материала.

Примеры использования

• Герметизация ввода кабеля 50 мм в асбоцементную трубу Ø70 мм при прокладке под автодорогой.
• Защита входа кабеля в подвал здания через стальную трубу Ø75 мм.
• Установка на кабельный ввод в распределительной камере на улице - устойчивость к дождю и солнцу исключает протечки.

Практические советы

• Перед монтажом проверьте, чтобы кабель был меньше максимального диаметра 67 мм - иначе манжета не сможет плотно обжать его.
• Если труба имеет острые края - закруглите их или используйте защитную ленту, чтобы не повредить манжету при надевании.
• Для удобства можно заранее согнуть манжету пополам - так легче равномерно распределить её по трубе.
• После усадки проверьте герметичность: продувка воздухом или тест на водонепроницаемость - особенно важны для подземных участков.
• Храните УКПтО-75/22 в сухом месте, избегая длительного воздействия прямого солнца - даже с УФ-защитой материал лучше беречь.
