Тестер розеток детектор автоматов MS5902RTD Mastech 13-1262 MEET

Тестер розеток, детектор автоматов MS5902RTD - это двухкомпонентный инструмент от REXANT, Mastech и SDS, предназначенный для быстрого определения исправности розеток и поиска соответствующего автомата в распределительном щите без отключения электроэнергии.

Назначение и область применения

Тестер розеток, детектор автоматов MS5902RTD используется для диагностики электрических розеток и поиска автономных автоматических выключателей в щитках. Подходит для электромонтажников, сервисных служб, домашних мастеров и инженеров, которым необходимо точно определить, какой автомат управляет конкретной розеткой или устройством. Также применяется для проверки правильности подключения проводов в розетках на объектах жилой, коммерческой и промышленной недвижимости.

Технические характеристики

• Номинальное напряжение: 230 В (работает в диапазоне 100–230 В)
• Питание передатчика (MS5902T): от тестируемой сети
• Питание приемника (MS5902R): одна батарея 9 В (тип 6F22, 6LR61, «Крона»)
• Индикация: светодиодная + звуковая (оптическая и акустическая)
• Обнаружение ошибок: отсутствие заземления, перепутаны фаза/нейтраль, фаза/земля, отсутствие нулевого провода
• Время непрерывной работы: до 2 минут
• Рабочий температурный диапазон: 0…+50 C
• Защита: CE CAT.II 600 В, соответствие RoHS
• Размеры передатчика: 71×64×55 мм, масса - 63 г
• Размеры приемника: 198×40×50 мм, масса - 126 г
• Масса комплекта с упаковкой: 265 г

Совместимость и монтаж

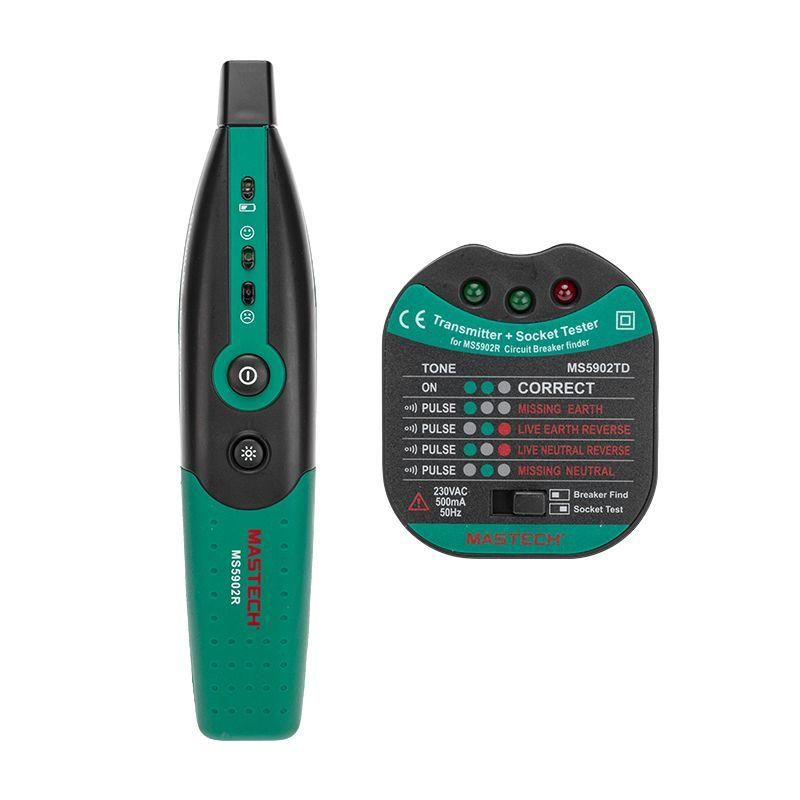

Тестер розеток, детектор автоматов MS5902RTD состоит из двух частей: передатчика MS5902T и приемника MS5902R. Передатчик вставляется в розетку, которую нужно протестировать - он подаёт сигнал через проводку. Приёмник, работающий от батареи, перемещается вдоль щитка и обнаруживает этот сигнал бесконтактным способом. Для начала работы достаточно вставить передатчик в розетку, затем включить приёмник и провести им вдоль автоматов. Устройство совместимо со всеми стандартными евроконнекторами 230 В. Батарея в приёмнике заменяемая - используйте только 9 В типа 6F22.

Безопасность и стандарты

Тестер розеток, детектор автоматов MS5902RTD имеет класс защиты CE CAT.II 600 В - допущен для работы в бытовых и легкопрофессиональных сетях с напряжением до 600 В. Соответствует нормам RoHS, что гарантирует экологичность материалов. Нельзя использовать при наличии поврежденной изоляции, во влажных средах или при работе на высоковольтных системах выше 600 В. Не применять в условиях повышенной взрывоопасности.

Преимущества

• Бесконтактный поиск автомата - не требуется отключать питание всей системы
• Четкая визуально-звуковая индикация: светодиоды показывают тип ошибки, звук подтверждает обнаружение сигнала
• Встроенный световой элемент на приёмнике позволяет работать в плохо освещённых щитках
• Автоматическое определение четырёх основных дефектов в розетке: обрыв нуля, заземления, переполюсовка фазы с нулём или землёй
• Легкий вес и компактные размеры - удобно носить в сумке инструментов

Ограничения применения

• Не работает при отсутствии напряжения в розетке - передатчик требует активной сети
• Время непрерывной работы ограничено 2 минутами - после этого передатчик автоматически отключается для экономии энергии
• Приёмник работает только с сигналом от своего собственного передатчика - не совместим с другими аналогичными устройствами
• Не подходит для поиска обрывов в скрытой проводке вне контура розетки - функция рассчитана только на линии, подключенные к розетке
• Звуковая индикация может быть неслышна в шумных помещениях - rely on visual LED indicators in such cases

Примеры использования

• Электрик на объекте ищет, какой автомат отвечает за розетку в спальне - вставляет передатчик, проходит по щитку с приёмником - горит один автомат, остальные молчат
• Проверка новой розетки после ремонта: прибор показывает “отсутствует заземление” - значит, провод PE не подключен
• На предприятии: обнаруживается, что розетка на станке не работает - тестер показывает “обрыв нуля”, что указывает на проблему в распределительной коробке
• Домашний мастер проверяет старую розетку - прибор сообщает “фаза и ноль перепутаны” - это объясняет мерцание лампочек и некорректную работу зарядок

Практические советы

• Перед использованием всегда проверяйте уровень заряда батареи в приёмнике - индикатор разряда есть, но лучше менять её регулярно
• При поиске автомата начинайте с верхнего ряда в щитке - сигнал распространяется слева направо, и порядок важен
• Не закрывайте приёмник рукой - металлические предметы могут экранировать сигнал
• Если приёмник не реагирует, убедитесь, что передатчик плотно вставлен в розетку - плохой контакт снижает мощность сигнала
• Храните комплект в сухом месте - даже при IP-защите устройства не предназначены для воздействия воды
• При длительном хранении извлекайте батарею из приёмника - это продлит срок службы и предотвратит утечку
