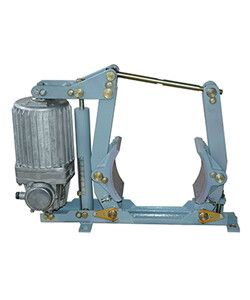

Тормоз колодочный ТКГ-160 У2 (с гидротолкателем ТЭ-30) 380В тормозной шкив d160мм Электротехник ET520562

Тормоз колодочный ТКГ-160 У2 (с гидротолкателем ТЭ-30) 380В, диаметр тормозного шкива 160мм - это надежный механический тормоз от бренда Электротехник, предназначенный для остановки и удержания валов в подъемно-транспортных системах. Артикул et520562 обеспечивает совместимость с промышленными приводами, требующими точного и безопасного торможения.

Назначение и область применения

Тормоз колодочный ТКГ-160 У2 применяется для принудительной остановки и фиксации вращающихся валов, когда двигатель выключен. Он особенно эффективен в подъемно-транспортных машинах - кранах, лебедках, элеваторах, где важно предотвратить самопроизвольное опускание нагрузки. Устройство работает в пожаровзрывобезопасной среде и устанавливается исключительно в вертикальном положении с горизонтальной осью тормозного шкива.

Технические характеристики

• Напряжение питания: 380 В - соответствует промышленным сетям трехфазного переменного тока;
• Диаметр тормозного шкива: 160 мм - определяет усилие торможения и совместимость с валами нужного размера;
• Тип тормоза: колодочный с гидротолкателем ТЭ-30 - обеспечивает автоматическое отжатие колодок при включении питания;
• Степень защиты: IP54 - защищает от пыли и брызг воды, что позволяет использовать устройство в условиях повышенной запыленности и влажности;
• Исполнение: У2 - рассчитано на работу в умеренном климате с температурой от −10C до +40C.

Совместимость и монтаж

Тормоз колодочный ТКГ-160 У2 монтируется напрямую на выходной вал двигателя или редуктора через фланец. Гидротолкатель ТЭ-30 встроен в конструкцию - внешнее управление не требуется. Для правильной установки необходимо соблюдать:

• Жесткое крепление корпуса тормоза к базовой плите без перекосов;
• Выполнение вертикального положения - горизонтальная установка недопустима;
• Соответствие посадочного диаметра вала и внутреннего отверстия тормозного шкива - проверьте соответствие перед монтажом;
• Подключение к сети 380 В через контактор с защитой от перегрузок.

Безопасность и стандарты

Тормоз ТКГ-160 У2 соответствует требованиям безопасности для оборудования, используемого во взрывоопасных зонах класса 1 и 2. Стандарт IP54 гарантирует отказоустойчивость в условиях пыли и влаги. Применение устройства в соответствии с инструкцией снижает риск аварий из-за неконтролируемого движения груза.

Преимущества

• Автоматическое отпускание при включении питания - не требует ручного управления;
• Устойчивость к пыли и влаге благодаря IP54 - долгий срок службы в сложных условиях;
• Монолитная конструкция с гидротолкателем ТЭ-30 - минимум обслуживания, высокая надежность;
• Специализированное исполнение У2 - адаптировано для промышленного климата России и стран СНГ.

Ограничения применения

• Не допускается установка в горизонтальном или наклонном положении - нарушение режима работы приведёт к утечке рабочей жидкости в гидротолкателе и потере тормозного момента;
• Рабочая температура ограничена диапазоном от −10C до +40C - использование вне этого интервала снижает надежность гидросистемы;
• Не предназначен для частых циклов включения/выключения более 120 раз в час - возможен перегрев катушки;
• Не используется в агрессивных химических средах - материал колодок и корпуса не устойчив к растворителям и кислотам.

Примеры использования

• Кран-балка с электромагнитным подхватом - удерживает груз при отключении питания;
• Ленточный конвейер с вертикальным участком - предотвращает сползание ленты при остановке;
• Подъёмник для технологического оборудования - фиксирует платформу в заданном положении;
• Лебёдка для перемещения труб в нефтегазовой промышленности - обеспечивает безопасную остановку при аварии.

Практические советы

• Перед первым запуском проверьте свободное вращение тормозного шкива - он должен проворачиваться рукой без заклинивания;
• Регулярно осматривайте колодки на износ - замена необходима при толщине менее 2 мм;
• При длительном простоеПроверяйте герметичность гидротолкателя - наличие масла на корпусе указывает на утечку;
• Запрещено применять смазку на поверхности трения шкива - это вызовет проскальзывание и потерю тормозного эффекта;
• Для сервисного обслуживания отключайте питание и используйте только оригинальные запчасти - совместимость с другими моделями не гарантирована.
