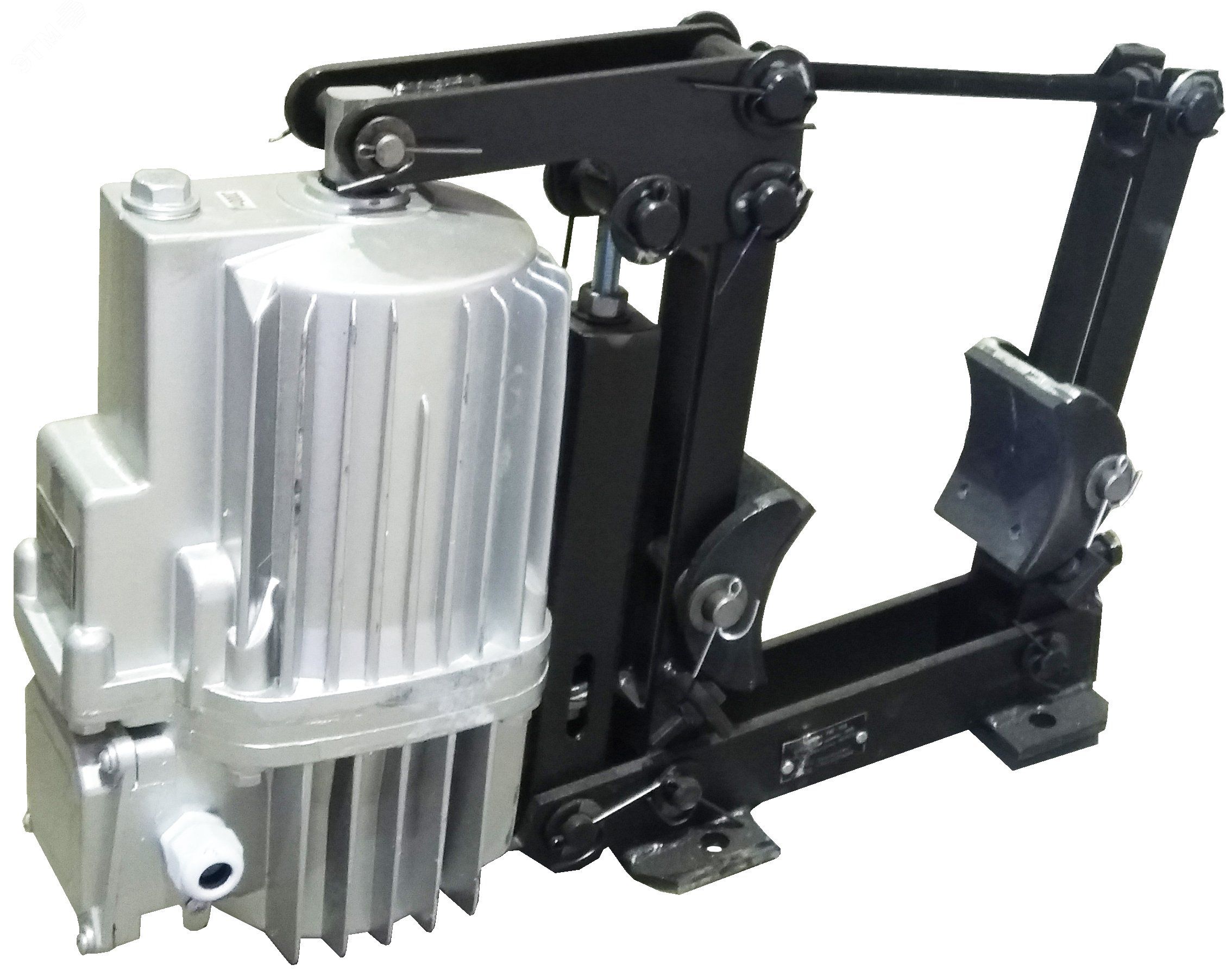

Тормоз колодочный ТКГ-500 У2 (с гидротолкателем ТЭ-80) 380В тормозной шкив d500мм Электротехник ET520566

Тормоз колодочный ТКГ-500 У2 (с гидротолкателем ТЭ-80) 380В - это надёжный механический тормоз с гидравлическим приводом, предназначенный для быстрого и точного останова вращающихся механизмов на промышленном оборудовании. Бренд Электротехник выпускает эту модель под артикулом et520566 для работы в условиях повышенной нагрузки и частых циклов торможения.

Назначение и область применения

Тормоз колодочный ТКГ-500 У2 используется для останова валов, барабанов и шкивов в момент отключения питания. Гидротолкатель ТЭ-80 обеспечивает автоматическое освобождение тормозных колодок при включении, что позволяет механизму свободно вращаться. Применяется на кранах, лебёдках, конвейерах, прокатных станках и других устройствах, где требуется безопасная фиксация груза или предотвращение самопроизвольного движения.

Технические характеристики

• Напряжение питания: 380 В переменного тока
• Диаметр тормозного шкива: 500 мм
• Тип привода: гидравлический (гидротолкатель ТЭ-80)
• Исполнение: У2 - умеренный климат, защищённое исполнение
• Работает в режиме постоянного включения (при питании тормоз открыт, при отключении - замкнут)

Совместимость и монтаж

Тормоз колодочный ТКГ-500 У2 монтируется на выходной вал двигателя или приводного механизма через фланцевое соединение. Для установки необходим совпадающий посадочный диаметр вала - он должен соответствовать размеру шкива 500 мм. Гидротолкатель ТЭ-80 требует подключения к сети 380 В и не нуждается в внешнем масляном контуре - масло залито внутри корпуса. Подключение проводов выполняется согласно схеме на корпусе. Монтаж допускается только после полной остановки оборудования.

Безопасность и стандарты

Тормоз ТКГ-500 У2 соответствует требованиям ГОСТ Р 54944-2012 для устройств безопасности промышленных машин. Конструкция исключает самопроизвольное открытие при потере напряжения - тормоз срабатывает при отключении питания, что гарантирует аварийную остановку. Наличие защиты IP65 обеспечивает устойчивость к пыли и брызгам воды.

Преимущества

• Автоматическая работа: тормоз открывается при включении питания, закрывается при отключении - минимум операторского вмешательства
• Высокая надёжность гидротолкателя ТЭ-80 - долгий срок службы без обслуживания
• Увеличенный ресурс тормозных колодок благодаря равномерному распределению усилия
• Стабильное тормозное усилие даже при перепадах температур и длительной работе

Ограничения применения

• Не предназначен для частого торможения в режиме “плавного” снижения скорости - только для экстренной или финишной остановки
• Запрещено использовать в средах с высокой концентрацией взрывоопасных газов или паров
• Гидротолкатель ТЭ-80 чувствителен к перегреву - не допускается более 120 циклов/час без пауз
• Не работает при напряжении ниже 340 В - возможна недостаточная мощность открытия тормоза

Примеры использования

• Мостовой кран: фиксирует груз при отключении питания, чтобы избежать сползания
• Ленточный конвейер: останавливает ленту при аварии, предотвращая перегрузку
• Подъёмник для материалов: удерживает платформу в заданном положении при выключенном двигателе
• Прокатный стан: останавливает ролики сразу после отключения, защищая оборудование от повреждений

Практические советы

• Перед первым запуском проверьте герметичность гидротолкателя ТЭ-80 - наличие масла в системе критично
• Регулярно осматривайте тормозные колодки: износ свыше 30% толщины оригинального слоя требует замены
• При использовании в холодных помещениях (ниже –20C) убедитесь, что масло в гидротолкателе сохраняет текучесть
• Не используйте смазку на поверхности тормозного шкива - это снижает эффективность торможения
• Артикул et520566 от Электротехник совместим с большинством двигателей серии 4А, 5А и аналогами - сверьте посадочные размеры перед заказом
