Трансформатор тока ТЛП-10-2-М1АС-0,5S/0,5/10P-10/10/15-200/5-УХЛ2-б-40кА | 276233 КЭАЗ

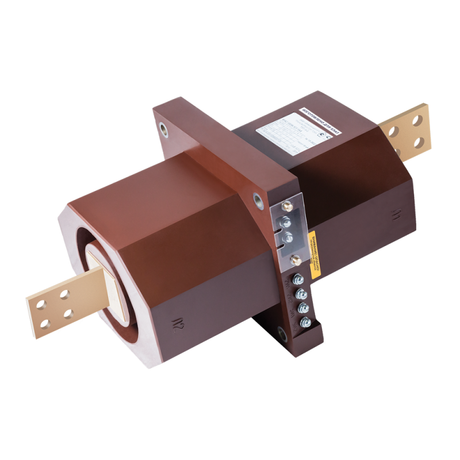

Трансформатор тока ТЛП-10-2-М1АС-0,5S/0,5/10P-10/10/15-200/5-УХЛ2-б-40кА от КЭАЗ предназначен для точного измерения тока и защиты в сетях до 10 кВ. Этот трансформатор тока используется в системах учета энергии и автоматики на подстанциях и распределительных пунктах.

Назначение и область применения

Трансформатор тока ТЛП-10-2-М1АС-0,5S/0,5/10P-10/10/15-200/5-УХЛ2-б-40кА служит для преобразования высоких токов в безопасные значения, подходящие для подключения счетчиков, реле защиты и измерительных приборов. Применяется в электросетях напряжением 10 кВ - например, на вводах подстанций, в комплектных распределительных устройствах (КРУ), на линиях питания промышленных объектов.

Технические характеристики

• Номинальный первичный ток: 200 А - максимальный рабочий ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов учета и защиты;
• Класс точности: 0,2S - обеспечивает высокую точность измерений даже при малых нагрузках (до 1% от номинала), что важно для коммерческого учета энергии;
• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях до этого уровня;
• Номинальная вторичная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной цепи без потери точности;
• Термическая устойчивость: 40 кА за 1 секунду - способен выдерживать аварийные токи короткого замыкания без повреждения;
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности;
• Диаметр отверстия: 0 мм - трансформатор не имеет проходного отверстия; он монтируется на шины через специальные крепления, а не надевается на проводник.

Совместимость и монтаж

Трансформатор тока ТЛП-10-2-М1АС-0,5S/0,5/10P-10/10/15-200/5-УХЛ2-б-40кА устанавливается на жесткие шины 10 кВ с помощью фланцевых креплений. Он не является проходным - нельзя просто продеть провод через него. Для монтажа требуется демонтаж участка шины. Подключение вторичных цепей выполняется к выводам внутри корпуса - клеммы не установлены, их необходимо смонтировать самостоятельно. Все соединения должны соответствовать требованиям ГОСТ 7746 и иметь достаточную механическую прочность.

Безопасность и стандарты

Произведен согласно ГОСТ 7746 и соответствует требованиям к измерительным трансформаторам для сетей 6–35 кВ. Обеспечивает защиту персонала путем гальванической развязки между высоковольтными и низковольтными цепями. Наличие класса точности 0,2S гарантирует соответствие нормам коммерческого учета электроэнергии.

Преимущества

• Высокая точность класса 0,2S позволяет использовать трансформатор тока для расчетов оплаты электроэнергии;
• Термическая стойкость 40 кА делает устройство надежным в зонах с высокими токами КЗ;
• Климатическое исполнение УХЛ2 обеспечивает долговечную работу в суровых условиях - холодных регионах, на открытых площадках;
• Серия ТЛП от КЭАЗ известна стабильностью параметров и длительным сроком службы в промышленных сетях.

Ограничения применения

• Не применяется в сетях выше 10 кВ - превышение напряжения недопустимо;
• Не допускается работа при нагрузке свыше 10 В·А во вторичной цепи - возможна потеря точности или перегрев;
• Отсутствие проходного отверстия требует обязательного отключения и разъединения шины перед установкой - увеличивает время обслуживания;
• Клеммные крышки не предусмотрены - необходимо самостоятельное выполнение внешних соединений с соблюдением герметизации и изоляции.

Примеры использования

• Установка на вводном щите 10 кВ промышленного предприятия для подключения счетчика учёта;
• Подключение к реле защиты в КРУ для отключения при перегрузке или КЗ;
• Интеграция в системы автоматического управления технологическими процессами на заводах с высокими токами потребления.

Практические советы

• Перед монтажом проверьте, что вторичная цепь замкнута - разрыв цепи при наличии тока в первичной обмотке опасен!
• Выбирайте нагрузку на вторичную обмотку не более 8–9 В·А для сохранения точности класса 0,2S;
• Используйте медные провода сечением не менее 2,5 мм2 для вторичных цепей - снижают потери и нагрев;
• Обязательно закрепите трансформатор тока ТЛП-10-2-М1АС-0,5S/0,5/10P-10/10/15-200/5-УХЛ2-б-40кА жестко - вибрации могут вызвать микротрещины в изоляции;
• После монтажа проведите контрольную проверку полярности и целостности цепей - особенно при использовании нескольких трансформаторов в одной системе.
