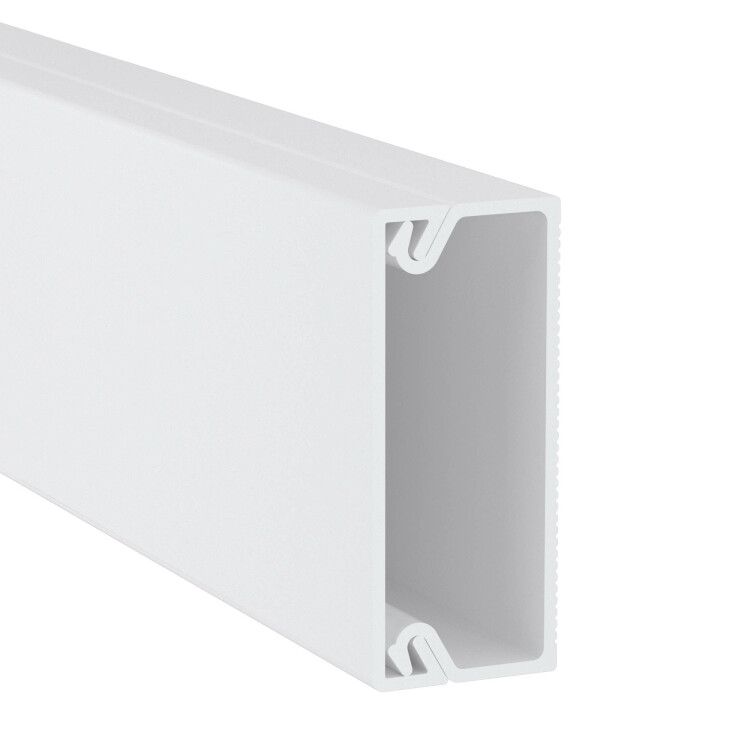

Миниканал TMC 40x17 мм DKC 00351R

Кабель-канал миниканал 40х17 белый пластик 2000 мм от DKC (ДКС), артикул 00351r, предназначен для скрытого монтажа проводов и кабелей в помещениях с невысокими требованиями к нагрузкам. Выполнен из ПВХ, отличается компактным профилем и простотой установки - идеально подходит для слаботочных систем в жилых и офисных зонах.

Назначение и область применения

Кабель-канал миниканал 40х17 белый пластик 2000 мм используется для прокладки слаботочных кабелей: Ethernet, TV, телефонных линий, сигнализации, освещения 12–24 В. Подходит для внутренней отделки стен и потолков в квартирах, офисах, школах и медицинских учреждениях. Благодаря белому цвету и прозрачной крышке легко сочетается с современным интерьером.

Технические характеристики

• Размеры сечения: 40×17 мм
• Полезное сечение: 512 мм2 - достаточно для до 8–10 слаботочных кабелей среднего диаметра
• Материал: ПВХ - устойчив к влаге, химически инертен, не выделяет токсины
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности
• Напряжение пробоя: более 2500 В - безопасен при случайном контакте с сетью 220 В
• Цвет: чисто-белый, матовый, без желтизны
• Прозрачность: крышка прозрачная - позволяет визуально контролировать состояние кабелей
• Длина: 2000 мм
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40C до +40C
• Ударопрочность: уровень 2 - выдерживает легкие механические воздействия, например, при монтаже
• Количество отсеков: один - не предназначена для разделения групп кабелей
• Количество перегородок: ноль - внутри канал свободный
• Поставляется в рулоне - удобно для транспортировки и хранения

Совместимость и монтаж

Кабель-канал миниканал 40х17 белый пластик 2000 мм фиксируется защелкиванием к поверхности с помощью саморезов или клея. Крышка снимается без инструментов - просто отгибается. Для соединения участков используются встроенные соединители (входят в комплект). Монтаж возможен на бетон, гипсокартон, дерево, металл. Не требует штробления - крепится на поверхность. Диаметр крепежа: рекомендуется использовать саморезы 3–4 мм.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: не распространяет горение, не выделяет едких газов при нагреве. Напряжение пробоя выше 2500 В обеспечивает защиту от случайного замыкания. Соответствует ГОСТ Р 50571.15 и IEC 61084-1 для кабель-каналов класса UХL4. Защитная плёнка на поверхности предотвращает царапины при перевозке - её следует удалить после монтажа.

Преимущества

• Прозрачная крышка - позволяет проверять целостность кабелей без вскрытия канала
• Фиксация защелкиванием - быстрый и надёжный способ крепления
• Высокая ударопрочность - сохраняет форму даже при небольших внешних нагрузках
• Стандартный размер - совместим с аксессуарами серии In-liner Classic (углы, тройники, заглушки)
• Экономичный расход материала - 2 метра в одном элементе снижают количество стыков

Ограничения применения

• Не предназначен для силовых кабелей 220/380 В с током свыше 10 А - недостаточно теплоотвода
• Не рекомендуется для открытой прокладки на улице - хотя УХЛ4 допускает температурный диапазон, долговременный UV-экспозиция вызывает побеление и хрупкость
• Не подходит для мест с постоянными вибрациями - например, рядом с двигателями или насосами
• Один отсек - нельзя разделять сети питания и связи внутри одного канала

Примеры использования

• Прокладка LAN-кабелей в офисе между рабочими столами
• Монтаж кабелей домашней системы видеонаблюдения вдоль потолка
• Скрытая прокладка проводов для LED-подсветки в спальне или детской комнате
• Обустройство кабельной трассы в учебных аудиториях для подключения проекторов и компьютеров

Практические советы

• Перед монтажом снимите защитную плёнку - она затрудняет адгезию клея и может оставлять следы
• При использовании саморезов не перетягивайте - ПВХ может деформироваться
• Для длинных трасс используйте соединители - они обеспечивают герметичность и сохраняют эстетику
• Учитывайте посадочный диаметр: максимальный суммарный диаметр кабелей не должен превышать 70% от полезного сечения (≈350 мм2)
• Кабель-канал миниканал 40х17 белый пластик 2000 мм от DKC (ДКС) лучше комбинировать с другими элементами серии In-liner Classic - углы, переходники и заглушки подходят без адаптеров
