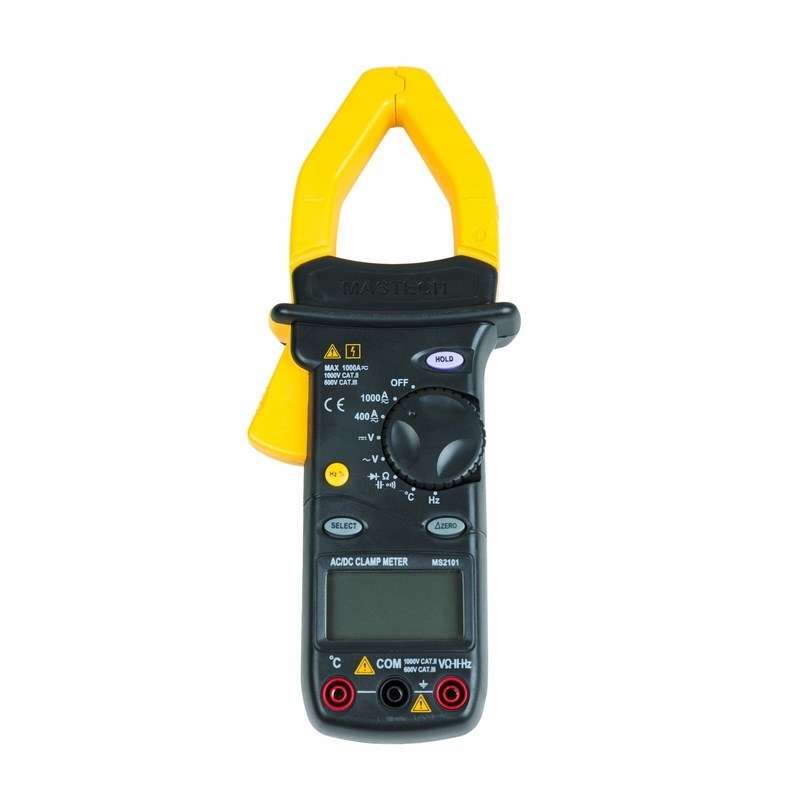

Токовые клещи MS2101 MASTECH | 13-1308 SDS MEET

Токовые клещи MS2101 — многофункциональный измерительный прибор от Mastech, сочетающий бесконтактное измерение тока до 1000 А с возможностью замера напряжения, сопротивления, емкости и температуры. Подходит для диагностики электрооборудования на объектах с высокими нагрузками, где требуется быстрый доступ к данным без размыкания цепи.

Назначение и область применения

Токовые клещи MS2101 используются для измерения силы тока без разрыва провода — достаточно зафиксировать клещи вокруг жилы. Это особенно удобно при работе с силовыми кабелями, шинопроводами, распределительными щитами и оборудованием под нагрузкой. Также прибор позволяет измерять напряжение, сопротивление, емкость, частоту, температуру и проверять целостность цепей через щупы. Применяются в обслуживании промышленных станков, систем HVAC, конвейеров, электродвигателей, а также в энергоаудите и аварийном ремонте.

Технические характеристики

• Измерение тока: переменный (AC) и постоянный (DC) — от 400 до 1000 А, точность ±3%
• Измерение напряжения: AC до 700 В (±1,2%), DC до 1000 В (±1,0%)
• Сопротивление: от 0,4 Ом до 40 000 кОм, точность до ±2%
• Емкость: до 4000 нФ, точность ±3%
• Частота: от 40 Гц до 100 000 Гц, точность ±2%
• Температура: от –40°C до +750°C, точность ±1%
• Прозвонка цепи: звуковая сигнализация при сопротивлении ниже 50 Ом
• Проверка диодов: да
• Дисплей: 3½-разрядный ЖК-экран
• Выбор диапазона: автоматический
• Питание: 9 В (батарея типа «Крона» 6F22)
• Габариты: 250 × 99 × 43 мм
• Вес: 480 г (с батареей)

Совместимость и монтаж

Токовые клещи MS2101 совместимы со всеми стандартными однопроводными кабелями и шинами с внешним диаметром до 42 мм. Для измерения тока необходимо полностью закрыть jaws клещей вокруг одного проводника — нельзя использовать на группе проводов сразу. Щупы имеют стандартные разъемы 4 мм, подходят для большинства тестовых проводов. Устройство не требует специального монтажа — работает как портативный прибор. Перед использованием убедитесь, что проводник находится внутри открытых клещей и не перегнут.

Безопасность и стандарты

Токовые клещи MS2101 соответствуют требованиям безопасности CAT III 1000 В и CAT IV 600 В — допущены к работе на высоких напряжениях в распределительных сетях. Защита корпуса IP65 обеспечивает устойчивость к пыли и струям воды. Батарейный отсек имеет механический фиксатор, исключающий случайное открывание. Нельзя применять при наличии поврежденных изоляций на клещах или щупах — риск поражения током.

Преимущества

• Один прибор заменяет несколько инструментов: токоизмерительные клещи, мультиметр и термометр
• Автоматический выбор диапазона снижает вероятность ошибки при настройке
• Звуковая прозвонка и индикация диодов ускоряют поиск обрывов и пробоев
• Высокий предел измерения тока (до 1000 А) покрывает большинство промышленных задач
• Удобная форма клещей с открытым зажимом позволяет работать даже в плотных местах

Ограничения применения

• Не подходит для измерения тока в многожильных кабелях — результат будет неверным из-за суммарного поля
• Точность измерения тока ±3% — недостаточно для прецизионных лабораторных задач
• Не предназначен для работы в условиях экстремальных температур выше +750°C или ниже –40°C
• Экран плохо виден при ярком солнечном свете — рекомендовано использование в помещении или с затенением
• Не имеет Bluetooth или передачи данных — все показания записываются вручную

Примеры использования

• Проверка потребления тока двигателем насоса в системе водоснабжения — клещи надеваются на один выходной кабель
• Поиск неисправности в цепи освещения: прозвонка контактов и замер сопротивления изоляции
• Аварийная диагностика частотного преобразователя: измерение частоты выходного сигнала и температуры радиатора
• Обслуживание системы кондиционирования: контроль тока компрессора и температуры воздуха на входе

Практические советы

• Перед каждым измерением тока убедитесь, что клещи полностью закрыты — малейший зазор искажает результат
• Для точного измерения температуры приложите термопару плотно к поверхности — используйте термопасту, если есть возможность
• При длительной работе с батареей «Крона» следите за уровнем заряда — слабый сигнал питания влияет на точность
• Не используйте клещи рядом с источниками сильных магнитных полей — они могут вызывать помехи
• При измерении постоянного тока ориентируйте клещи так, чтобы провод проходил параллельно плоскости сердечника — это минимизирует погрешность
• Храните прибор в сухом месте; после работы протирайте контактные площадки щупов спиртовой салфеткой
