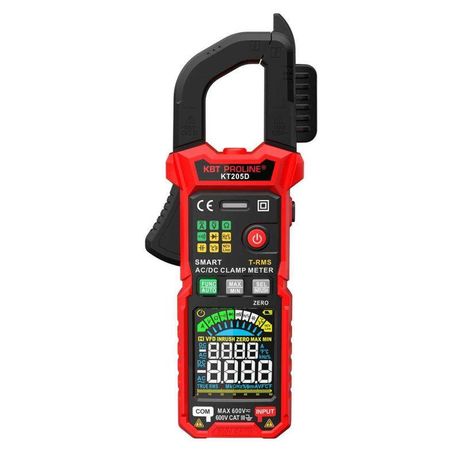

Токовые клещи цифровые КТ 205D серия PROLINE | 90386 КВТ

Токовые клещи цифровые КТ 205D серия PROLINE, КВТ - многофункциональный прибор для точного измерения тока, напряжения, сопротивления и других параметров в электроустановках. Подходят для диагностики и обслуживания оборудования в условиях ограниченного доступа благодаря компактным клещам и цифровой индикации.

Назначение и область применения

Токовые клещи цифровые КТ 205D серия PROLINE, КВТ предназначены для бесконтактного измерения переменного и постоянного тока, а также для работы как универсальный мультиметр. Применяются при диагностике электросистем на объектах промышленного, коммунального и жилищного назначения: проверка нагрузки на двигателях, анализ качества энергии, поиск утечек тока, контроль работы автоматических выключателей и УЗО.

Технические характеристики

• Измерение тока: AC/DC, диапазон 60–600 А
• Измерение напряжения переменного тока: 6–600 В
• Измерение напряжения постоянного тока: 600 мВ–600 В
• Измерение сопротивления: 600 Ом–60 МОм
• Измерение емкости: 6 нФ–60 мФ
• Измерение частоты: 10 Гц–10 МГц
• Измерение температуры: от -40C до +1000C (с термопарой)
• Точность измерения тока: True RMS - обеспечивает точность даже при несинусоидальных формах сигнала
• Разрешение дисплея: 6000 отсчетов
• Частота опроса: 3 измерения в секунду
• Размер раскрытия клещей: 29 мм - позволяет захватывать провода до 25 мм2
• Питание: 3 батарейки AAA 1,5 В
• Автоматическое отключение: через 15 минут бездействия
• Вес: 200 г (с батарейками)
• Габариты: 200×80×30 мм

Совместимость и монтаж

Токовые клещи цифровые КТ 205D серия PROLINE, КВТ совместимы со стандартными измерительными щупами и термопарой, входящими в комплект. Для измерения тока достаточно замкнуть клещи вокруг одного проводника - никаких разрывов цепи не требуется. Щупы подключаются к разъемам на корпусе для измерения напряжения, сопротивления и температуры. Обратите внимание: клещи рассчитаны на максимальный диаметр провода 29 мм - не подходят для крупногабаритных шин или многожильных кабелей большего сечения.

Безопасность и стандарты

Устройство соответствует категории безопасности III (CAT III) - допущено для работы в сетях до 600 В в помещениях с высокой вероятностью перенапряжений (например, распределительные щиты, силовые цепи). Защита IP не указана - не использовать во влажной среде или под дождём. Наличие функции Live Test позволяет безопасно проверять наличие напряжения без контакта с токоведущими частями.

Преимущества

• Автоматический выбор диапазона (AUTO RANGE) - исключает ошибки при установке предела измерения
• True RMS - точная работа с нечистыми сигналами (частотные преобразователи, светодиодные светильники)
• Поддержка DC-тока - отличает модель от базовых аналогов, которые работают только с переменным током
• Функция MAX/MIN и DATA HOLD - фиксируют пики и слабые показания для анализа
• Подсветка экрана - удобна при работе в плохо освещённых местах
• Компактный вес и размер - легко помещается в сумку или карман

Ограничения применения

• Не предназначен для измерения токов выше 600 А - риск повреждения датчика
• Не имеет защиты от воды или пыли - запрещена эксплуатация в сыром воздухе, на открытых площадках
• Термопара требует правильного подключения - неверное расположение даёт искажённую температуру
• Размер раскрытия 29 мм не позволяет измерить ток в многожильном кабеле с внешним диаметром более 25 мм
• Не подходит для длительной работы в условиях экстремально высоких температур (>+60C окружающей среды)

Примеры использования

• Проверка потребления тока двигателем насоса на 400 В - без отключения питания
• Поиск неисправности в системе освещения с LED-лампами - True RMS устраняет погрешности из-за импульсного характера нагрузки
• Измерение температуры нагрева контактных групп автомата в распределительном щите
• Тестирование целостности цепи управления станком с помощью режима “прозвонка”
• Обследование системы зарядки электрокара - измерение постоянного тока и напряжения одновременно

Практические советы

• Перед измерением тока убедитесь, что провод находится внутри клещей полностью - даже малый зазор снижает точность
• Для измерения постоянного тока соблюдайте полярность: красный щуп - положительный, черный - отрицательный
• При использовании термопары не допускайте её перегиба - это вызывает ошибки в показаниях температуры
• Заменяйте батарейки при появлении значка “LOW BATT” - слабое питание влияет на точность измерений
• Храните устройство в сухом месте; не оставляйте в автомобиле летом - перегрев может повредить электронику
• Токовые клещи цифровые КТ 205D серия PROLINE, КВТ лучше всего применять как основной инструмент для быстрого обследования - для точных лабораторных измерений используйте специализированные приборы
