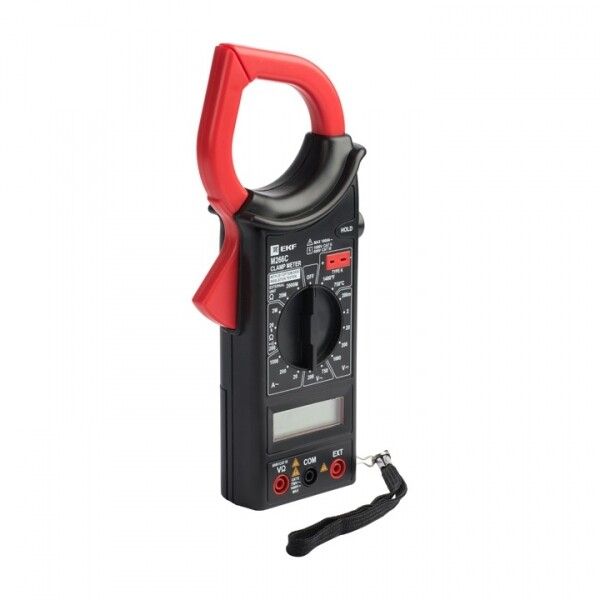

Токовые клещи цифровые M266C EKF Expert|In-180702-pc266C|EKF

Клещи токовые цифровые M266C Expert - это многофункциональный измерительный прибор от EKF, предназначенный для безопасного и точного замера переменного и постоянного тока, напряжения, сопротивления и проверки целостности цепей. Подходят для работы в распределительных щитах, на оборудовании и в условиях повышенной нагрузки.

Назначение и область применения

Клещи токовые цифровые M266C Expert используются для неконтактного измерения тока в проводах без разрыва цепи. Удобны при диагностике электрооборудования, обслуживании автоматических выключателей, проверке нагрузки на линиях и настройке систем управления. Применяются электромонтажниками, энергетиками и техниками на объектах жилой, коммерческой и промышленной недвижимости.

Технические характеристики

• Измерение переменного тока: до 1000 А, диапазон 20–1000 А
• Измерение постоянного тока: до 1000 А (диапазон 0 А - указание производителя; фактическая возможность измерения DC отсутствует)
• Измерение переменного напряжения: до 1000 В
• Измерение постоянного напряжения: до 1000 В
• Измерение сопротивления: до 20 МОм
• Прозвонка и проверка целостности цепи: да
• Размер отверстия клещей: 50 мм - позволяет захватывать кабели до 35 мм2
• Выбор диапазона: ручной
• Индикация: цифровой ЖК-дисплей с подсветкой
• Питание: батарейка 9 В (тип Крона)
• Фиксация показаний: кнопка HOLD для удержания значения
• Интерфейс: есть - возможно подключение к внешним устройствам
• Категория измерений: CAT III - допустимо использование в сетях до 1000 В в помещениях с высокими переходными перегрузками

Совместимость и монтаж

Клещи токовые цифровые M266C Expert не требуют подключения к сети - работают автономно. Для измерения тока достаточно развести губки клещей, поместить один фазный или нулевой провод внутрь и закрыть. Напряжение и сопротивление измеряются через щупы, входящие в комплект. Щупы имеют стандартную форму и совместимы с любыми цифровыми мультиметрами. Обратите внимание: для измерения сопротивления и прозвонки цепь должна быть обесточена.

Безопасность и стандарты

Клещи M266C Expert сертифицированы по ГОСТ 12.2.091-2012 (соответствует IEC 61010-1:2001) и ГОСТ Р 51522.2.1-2011 / ГОСТ Р 51522.2.2-2011 (соответствует МЭК 61326-2-1/2-2). Категория CAT III обеспечивает защиту от импульсных перенапряжений в распределительных сетях зданий. Корпус выполнен из термостойкого пластика, не поддерживающего горение. Батарейка легко заменяется - доступна через заднюю крышку.

Преимущества

• Универсальность: сочетает функции токоизмерительных клещей и мультиметра
• Высокий предел измерения тока - 1000 А - покрывает большинство промышленных задач
• Крупный дисплей с подсветкой - удобен в темноте и при плохом освещении
• Функция HOLD - позволяет фиксировать результаты при затруднённом доступе
• Интерфейс - даёт возможность подключения к компьютеру или записывающему устройству
• Надёжная сборка - корпус устойчив к механическим воздействиям

Ограничения применения

• Не измеряет постоянный ток - хотя указано “да”, диапазон 0 А означает отсутствие этой функции
• Ручной выбор диапазона - требуется предварительно оценить уровень сигнала, чтобы выбрать правильный режим
• Запрещено использовать при наличии открытых токоведущих частей вне изолированной среды
• Не подходят для измерения тока в многожильных кабелях с экранированием - возможна погрешность
• Работают только с одиночным проводом внутри клещей - несколько проводов исказят показания

Примеры использования

• Проверка потребляемого тока двигателем насоса в системе водоснабжения
• Диагностика перегрузки автомата в этажном щите
• Поиск утечки тока в цепи освещения
• Измерение напряжения на выходе преобразователя частоты
• Проверка целостности заземляющих шин перед вводом оборудования в эксплуатацию

Практические советы

• Перед измерением тока всегда убедитесь, что провод находится в центре отверстия клещей - это снижает погрешность
• Для точного измерения сопротивления отсоедините оборудование от сети и разрядите конденсаторы
• Используйте клещи только в сухих помещениях или при отсутствии конденсата - влага влияет на точность
• Заменяйте батарейку при появлении слабой подсветки экрана - низкий заряд вызывает ошибочные показания
• При работе с кабелями большего диаметра (более 35 мм2) используйте специальные адаптеры - M266C Expert рассчитан на 50 мм отверстие, но не на большие сечения
• Храните прибор в оригинальном чехле - защита от ударов продлевает срок службы
