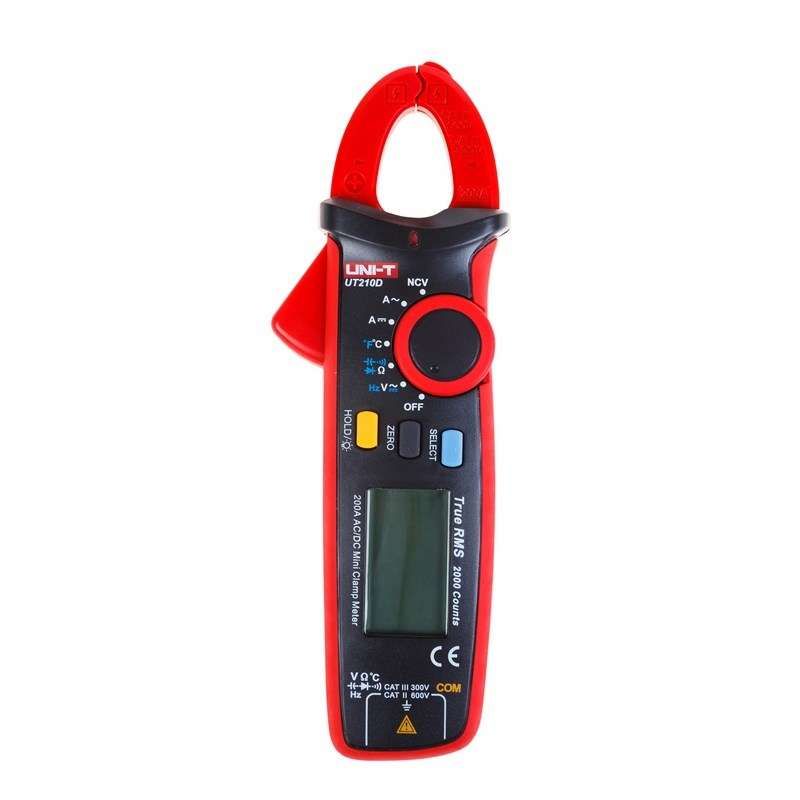

Токовые клещи UNI-T UT-210D True RMS | 13-0008 SDS MEET

Токовые клещи UT210D True RMS SDS - многофункциональный измерительный прибор, сочетающий бесконтактное измерение переменного и постоянного тока до 200 А с функцией True RMS, а также возможность проверки напряжения, сопротивления, емкости и температуры. Подходит для диагностики электрооборудования, обслуживания систем автоматизации и работы на объектах с ограниченным доступом.

Назначение и область применения

Токовые клещи UT210D True RMS SDS предназначены для безопасного измерения тока без разрыва цепи. Удобны при работе с силовыми кабелями, распределительными щитами, двигателями, преобразователями частоты и другими устройствами, где невозможно или опасно отключить питание. Также подходят для быстрой проверки работоспособности оборудования, выявления перегрузок и контроля энергопотребления.

Технические характеристики

• Измерение переменного тока: 0,01–200 А, погрешность +-2,5% + 8 единиц счета
• Измерение постоянного тока: 0,01–200 А, погрешность +-2,0% + 3 единицы счета
• Измерение напряжения (переменного и постоянного): до 600 В, погрешность до +-1,0%
• Измерение сопротивления: 0,1 Ом – 20 МОм, погрешность +-1,0% + 2 единицы
• Измерение емкости: 1 пФ – 20 000 мкФ, погрешность +-4% + 5 единиц
• Измерение частоты: 0,001 Гц – 60 кГц, погрешность +-0,1% + 4 единицы
• Измерение температуры: -40…+1000 C (с термопарой K, в комплекте)
• Размер отверстия клещей: 17 мм - позволяет захватывать провода до 10 мм2
• Дисплей: 2000 отсчетов, с подсветкой
• Питание: 2 батарейки AAA
• Автоматическое отключение: через 15 минут бездействия
• Габариты: 175×60×34 мм, вес: 170 г

Совместимость и монтаж

UT210D True RMS SDS не требует подключения к цепи - достаточно замкнуть клещи вокруг одного проводника. Для измерения напряжения, сопротивления и других параметров используются входящие в комплект щупы. Термопара типа K подключается к специальному разъему. Автоматический выбор диапазона исключает необходимость ручной настройки. Нельзя использовать клещи для одновременного измерения тока нескольких фаз - только по одному проводу.

Безопасность и стандарты

Максимальное допустимое напряжение - 600 В, что соответствует категории CAT III 600 В. Прибор имеет индикацию перегрузки и разряда батареи. Бесконтактная проверка наличия напряжения (NCV) помогает избежать случайного контакта с токоведущими частями. Работать можно при температуре от 0 до +40 C; при более высоких или низких значениях точность снижается.

Преимущества

• True RMS - точное измерение тока даже при искажённой форме сигнала (например, на частотных преобразователях)
• Автоматический выбор диапазона - минимум действий при переключении между режимами
• Компактный корпус - удобно работать в плотном щите или труднодоступных местах
• Функция “нулевой” коррекции - устраняет влияние внешних помех перед измерением
• Встроенные функции: прозвонка, тест диодов, NCV, фиксация показаний
• Лёгкий вес и автономность - можно использовать один-handed

Ограничения применения

• Не подходит для измерения токов выше 200 А - возможна перегрузка и повреждение
• Отверстие 17 мм не позволяет захватить многожильные кабели сечением более 16 мм2
• Работает только при температуре от 0 до +40 C - при холоде или жаре точность падает
• Не является изолированным инструментом - нельзя применять в условиях повышенной влажности или на открытых участках под дождём
• Термопара в комплекте - только для измерения температуры, не для замены профессиональных тепловизоров

Примеры использования

• Проверка потребления тока двигателем насоса в HVAC-системе
• Выявление утечки тока в цепях освещения с LED-лампами
• Настройка частотного преобразователя - измерение реального тока при изменении нагрузки
• Поиск неисправности в контроллере PLC по асимметрии тока между фазами
• Контроль зарядки аккумуляторной батареи в системах резервного питания

Практические советы

• Перед измерением тока убедитесь, что провод находится внутри клещей полностью - не допускайте зазора
• Для точного измерения постоянного тока используйте функцию “Zero” - она убирает остаточные поля
• При измерении малых токов (<1 А) лучше использовать щупы в режиме “A”, а не клещи - они чувствительнее
• Не оставляйте прибор в автомобиле летом - температура внутри может превышать +50 C и испортить экран
• Замена батареек требуется при появлении значка “BAT” - слабый источник питания влияет на точность
• Учитывайте посадочный диаметр 17 мм - если провод слишком толстый, попробуйте развести его немного или измерьте одну жилу отдельно
