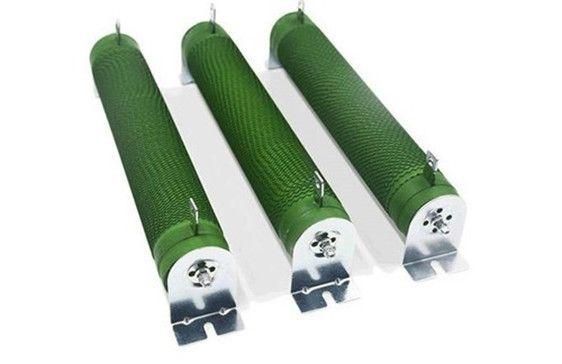

Тормозной резистор для STV 3Ф 380В 0,75 кВт (600Ω/100Вт) | SEOP4101 SE APC

Резистор тормозной 380В 0.75кВт 600Ом 100Вт STV 3Ф - устройство для динамического торможения преобразователей частоты Series SystemeVar, обеспечивает управляемое замедление двигателей за счет рассеивания избыточной энергии в виде тепла. Применяется совместно с модулями SEOP40 и контроллерами STV320, STV900.

Назначение и область применения

Резистор тормозной 380В 0.75кВт 600Ом 100Вт STV 3Ф используется для поглощения избыточной электроэнергии, возникающей при торможении двигателя, когда он работает в генераторном режиме. Без этого резистора энергия могла бы повредить преобразователь частоты. Подходит для систем, где требуется точный контроль времени замедления: конвейеры, лифты, насосы, станки с высокой инерцией.

Технические характеристики

• Напряжение питания: 380 В переменного тока (3 фазы)
• Мощность рассеивания: 100 Вт (не более)
• Электрическое сопротивление: 600 Ом
• Рабочий ток: до 0,4 А (при максимальной нагрузке)
• Масса: 0,4 кг
• Совместим с преобразователями частоты SystemeVar STV320 и STV900
• Изготовлен в серии SystemeVar options, тип SEOP41

Совместимость и монтаж

Резистор тормозной 380В 0.75кВт 600Ом 100Вт STV 3Ф требует наличия тормозного модуля на стороне преобразователя частоты - внутреннего или внешнего. Для оптимальной работы рекомендовано применять тормозные модули Systeme Electric серии SEOP40. Монтаж выполняется на металлическую поверхность с хорошим теплоотводом. Кабельные выводы рассчитаны на подключение медными проводниками сечением не менее 1,5 мм2. Убедитесь, что зажимы надежно затянуты - плохой контакт вызывает перегрев.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса защиты IP20. Не имеет встроенного термозащитного элемента - температурный контроль должен обеспечиваться внешней системой управления или автоматикой преобразователя. Эксплуатация допускается при температуре окружающей среды от –10C до +50C.

Преимущества

• Стандартная компонентная база, легко заменяемая
• Высокая устойчивость к импульсным нагрузкам при торможении
• Оптимизирован для серийных решений SystemeVar - минимум адаптаций
• Легкий вес и компактные габариты позволяют установить в ограниченном пространстве

Ограничения применения

• Не предназначена для постоянной нагрузки выше 100 Вт - длительная работа на пределе приведёт к выходу из строя
• Не подходит для преобразователей мощностью свыше 0,75 кВт - недостаточная мощность рассеивания
• Не применяется без тормозного модуля - сам по себе не создаёт торможение
• Запрещено использование во взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Конвейерная лента с остановкой по сигналу PLC - резистор поглощает энергию при торможении
• Циркулярная пила с инерционным маховиком - позволяет точно выдерживать паузу между циклами
• Подъёмный механизм с противовесом - снижает риск переполнения шины постоянного тока

Практические советы

• Обязательно проверьте сопротивление резистора перед установкой - отклонение более +-10% влияет на эффективность торможения
• Устанавливайте резистор в хорошо вентилируемом месте, подальше от горючих материалов
• При использовании нескольких резисторов параллельно - учтите равномерность распределения тока
• Периодически осматривайте корпус на предмет потемнения или деформации - признак перегрузки
• Артикул seop4101 - единственный номер для заказа запасной части; другие аналоги не гарантируют совместимость с SystemeVar
