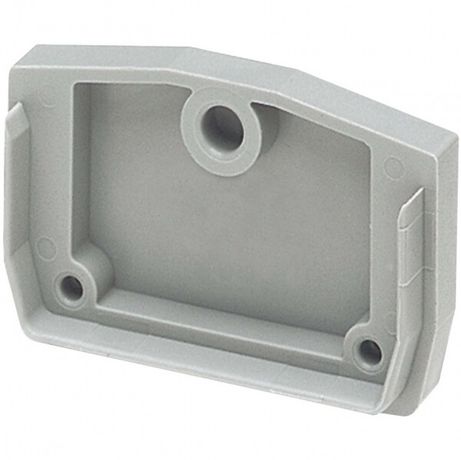

ТОРЦЕВАЯ КРЫШКА ДЛЯ МИНИКЛЕММНИКОВ СЕЧЕНИЕМ ПРОВОДА 2,5-4ММ2, СЕРАЯ | NSYTRACM22 Schneider Electric APC

Крышка торцевая для миниклеммников сечением провода 2,5–4 мм2, серая - элемент защиты и фиксации для клеммных колодок NSYTRV42M от Schneider Electric. Артикул nsytracm22 обеспечивает герметичное закрытие торца клеммы, предотвращая случайное касание токоведущих частей и снижая риск откручивания зажимов под вибрацией.

Назначение и область применения

Крышка торцевая предназначена для установки на завершающие клеммы в линейке миниклеммников NSYTRV42M. Она защищает открытые контакты от внешнего воздействия, исключает случайный контакт с посторонними предметами и удерживает винты в затянутом состоянии. Применяется в распределительных щитах, пультах управления, оборудовании с высокой вибрацией - например, на станках, конвейерах, транспортерах и промышленной автоматике.

Технические характеристики

• Подходит для клеммников сечением провода 2,5–4 мм2
• Толщина корпуса: 1 мм
• Цвет: серый
• Количество в упаковке: 50 штук
• Совместима с клеммными колодками NSYTRV42M (Linergy TR Schneider Electric)

Совместимость и монтаж

Крышка nsytracm22 устанавливается только на клеммники модели NSYTRV42M. Монтаж прост: крышку плотно надевают на свободный торец клеммной колодки до характерного щелчка. Нельзя использовать с другими моделями клемм - даже если они выглядят похожими. Убедитесь, что клемма полностью заполнена проводами перед установкой крышки - иначе она не зафиксируется правильно.

Безопасность и стандарты

Элемент соответствует требованиям безопасности для электроустановок низкого напряжения. Хотя явного указания стандарта в данных нет, продукт разработан в рамках системы Linergy TR, которая соответствует международным нормам IEC 60947-7-1 и EN 60947-7-1. Крышка изолирует токоведущие части, снижая риск поражения током при обслуживании.

Преимущества

• Фиксирует винты клемм, предотвращая самопроизвольное ослабление под вибрацией
• Защищает от попадания пыли, влаги и сторонних предметов
• Улучшает эстетику сборки и безопасность обслуживания
• Изготовлена из прочного термопластика, устойчивого к механическим нагрузкам

Ограничения применения

• Не подходит для клеммников других типов - даже аналогичных по размеру
• Не является водонепроницаемой конструкцией; не заменяет IP-защиту
• Не рассчитана на использование вне помещений без дополнительной защиты
• Максимальная площадь сечения провода - 4 мм2; применение с более толстыми проводами невозможно

Примеры использования

• Завершение рядов клемм в распределительном щите промышленного оборудования
• Фиксация последней клеммы на пульте управления станком с постоянной вибрацией
• Обеспечение безопасности в цепях сигнализации и управления в условиях производства
• Сборка временных испытательных стендов, где важна быстрая и безопасная коммутация

Практические советы

• Перед установкой проверьте, чтобы все провода были правильно затянуты - крышка не компенсирует плохой контакт
• При использовании в условиях высокой влажности или пыли рекомендуется сочетать с герметичными клеммниками и/или внутренней защитой щита
• Рекомендуется хранить запасные крышки nsytracm22 в одном месте - они легко теряются из-за малых размеров
• Не используйте инструменты для насильственной установки - это может повредить клемму или саму крышку
