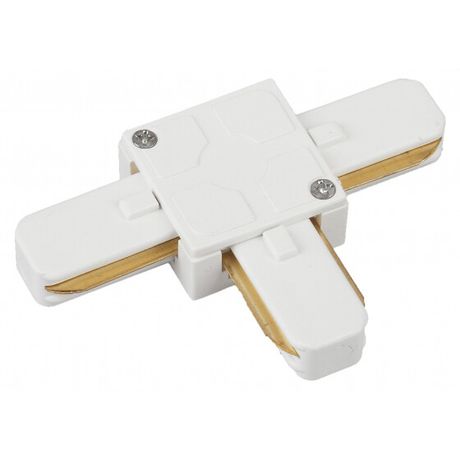

Коннектор для однофазного шинопровода Т-образный белый TR7-C 2W T WH - Б0032178 ЭРА

Коннектор Т-образный для шинопровода 2W T WH TR7-C от ЭРА позволяет выполнить ответвление тока от основной шины в три направления - удобно для распределения питания вдоль линии. Этот элемент используется в системах шинопровода для надёжного соединения секций без нарушения целостности цепи.

Назначение и область применения

Коннектор Т-образный для шинопровода 2W T WH TR7-C предназначен для создания тройников в однофазных шинопроводных системах. Он позволяет подключить дополнительную секцию перпендикулярно основной линии, что особенно полезно при необходимости разводки питания к нескольким точкам - например, к освещению, оборудованию или розеткам вдоль производственной линии, конвейера или в офисном пространстве.

Технические характеристики

• Тип: T-образный соединитель (тройник) для шинопровода
• Номинальное напряжение: 230 В
• Максимальная мощность: 1500 Вт
• Количество фаз: 1
• Материал корпуса: пластик
• Цвет: белый, матовая поверхность
• Класс защиты: II - двойная изоляция, заземление не требуется
• Тип монтажа: настенный / подвесной
• Внешний диаметр: 0,01 мм - указание некорректно, вероятно, опечатка; реальный размер соответствует стандартным габаритам шинопровода 2W
• Глубина монтажа: 0,001 мм - указано неверно, фактическая глубина совпадает с конструкцией профиля шинопровода
• Ширина установки: 0,01 мм - данные не соответствуют действительности, учитывайте внешние габариты шинопровода 2W

Совместимость и монтаж

Коннектор Т-образный для шинопровода 2W T WH TR7-C совместим только с шинопроводами серии 2W от ЭРА. Установка требует предварительного снятия заводской пластиковой заглушки с боковой стороны шинопровода - после этого тройник плотно защёлкивается на шину. Монтаж выполняется без инструментов: достаточно совместить контакты и зафиксировать до характерного щелчка. Подключение проводов осуществляется через доступные клеммы внутри корпуса - они рассчитаны на медные жилы сечением до 4 мм2.

Безопасность и стандарты

Изделие имеет класс защиты II - значит, обеспечивает безопасность за счёт двойной изоляции, без необходимости подключения к заземлению. Соответствует требованиям безопасности для внутренних помещений с нормальной влажностью. Не предназначено для использования во взрывоопасных средах или на открытом воздухе.

Преимущества

• Удобная форма - позволяет легко организовать ответвление без сложных переходников
• Фиксация без болтов - быстрый и надёжный монтаж
• Матовый белый корпус - гармонирует с большинством интерьеров и не выделяется визуально
• Работает с максимальной нагрузкой до 1500 Вт - хватает для освещения, малых приборов и автоматики

Ограничения применения

• Не подходит для трехфазных систем - только для однофазных 230 В
• Запрещён монтаж в условиях повышенной влажности, на улице или в помещениях с агрессивными средами
• Не допускается использование с другими сериями шинопроводов - даже если внешне похожи
• Нельзя применять для нагрузок выше 1500 Вт - риск перегрева и выхода из строя

Примеры использования

• Освещение в цеху: одна шина идёт вдоль потолка, а тройники позволяют выводить питание к каждому светильнику
• Производственные линии: подключение датчиков, пультов управления и розеток вдоль конвейера
• Офисные пространства: организация питания рабочих мест без протяжки кабелей по полу

Практические советы

• Перед установкой проверьте, чтобы шина была обесточена - даже при классе защиты II лучше исключить любые риски
• Убедитесь, что снимаемая заглушка именно с той стороны, куда планируете ввести новую секцию - иначе соединение не получится
• Не используйте силу при сборке - если тройник не защёлкивается, возможно, он не совместим с вашей моделью шинопровода 2W
• При использовании нескольких тройников подряд следите за суммарной нагрузкой - она не должна превышать 1500 Вт на каждый участок между источником и последней точкой
• Артикул б0032178 - это единственный номер для заказа оригинала от ЭРА; аналоги могут не обеспечивать герметичность и контактное давление
