Трансформатор ОСМ1-0.25 220/5-24 У3 Минский ЭТЗ УТ-00001681 МЭТЗ им.Козлова

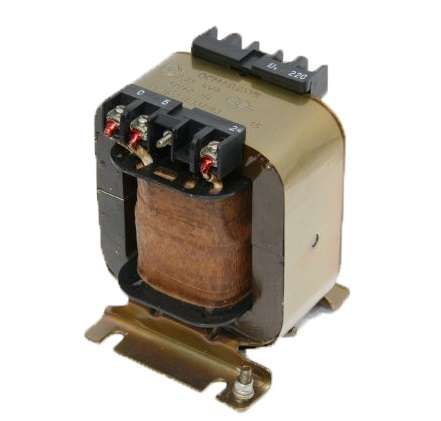

Трансформатор однофазный силовой 220/5-24 У3 ОСМ1-0.25 от Минского ЭТЗ им. В.И. Козлова предназначен для снижения напряжения с 220 В до безопасного уровня 24 В, обеспечивая питание устройств управления, автоматики и освещения в промышленной среде.

Назначение и область применения

Трансформатор однофазный силовой 220/5-24 У3 ОСМ1-0.25 преобразует сетевое напряжение 220 В переменного тока в напряжение 24 В, подходящее для питания слаботочных цепей. Применяется там, где требуется гальваническая развязка и стабильное напряжение: в системах управления станков, на конвейерах, в пультах управления, для работы реле, контакторов, сигнализаций и светодиодного освещения 24 В.

Технические характеристики

• Мощность: 0,25 кВА (250 ВА)
• Первичное напряжение: 220 В +-10%
• Вторичное напряжение: 24 В (номинальное)
• Частота: 50 Гц
• Климатическое исполнение: У3 - для умеренного климата, с возможностью эксплуатации в помещениях с нормальной влажностью
• Защита корпуса: IP00 - без защиты от внешних воздействий, требует установки в закрытых щитах
• Габариты и масса: не указаны - необходимо проверить по чертежам или физическому образцу

Совместимость и монтаж

Трансформатор однофазный силовой 220/5-24 У3 ОСМ1-0.25 имеет выводы первичной и вторичной обмоток, доступные для подключения через клеммы. Монтируется на DIN-рейку или жестко крепится к стенке шкафа. Для надежной работы важно соблюдать полярность подключения: L и N на входе, выход 24 В подключается к нагрузке без заземления, если не предусмотрено схемой. Учитывайте, что максимальная нагрузка - 10,4 А на вторичной стороне (250 ВА / 24 В).

Безопасность и стандарты

Производитель следует требованиям отечественных стандартов на силовые трансформаторы. Исполнение У3 соответствует ГОСТ 15150 для эксплуатации в условиях умеренного климата. Отсутствие степени защиты IP указывает на необходимость установки внутри электрошкафа - трансформатор не предназначен для открытой установки.

Преимущества

• Высокая надежность за счет простой конструкции и отсутствия электронных компонентов
• Стабильное выходное напряжение даже при колебаниях сети
• Электромагнитная совместимость - не создает помех, не чувствителен к высокочастотным помехам
• Долгий срок службы при правильной эксплуатации

Ограничения применения

• Не работает при частоте выше или ниже 50 Гц
• Не предназначена для влажных, пыльных или взрывоопасных сред - из-за IP00
• Не подходит для мощных нагрузок более 250 ВА - перегрузка вызовет нагрев и отказ
• Не имеет встроенного теплозащитного устройства - требуется внешняя защита от перегрузки

Примеры использования

• Питание кнопок и индикаторов на пульте управления станком
• Обеспечение работы реле контроля температуры в системах вентиляции
• Освещение рабочих зон в щитовых с использованием LED-ламп 24 В
• Подключение контроллеров PLC, работающих от 24 В постоянного тока (при наличии выпрямителя после трансформатора)

Практические советы

• Выбирайте трансформатор с запасом мощности - если нагрузка близка к 250 ВА, лучше взять модель на 400–500 ВА
• Убедитесь, что провода вторичной обмотки имеют достаточное сечение - для 10 А рекомендовано минимум 1,5 мм2
• Проверьте наличие заземления корпуса, если он металлический - хотя в спецификациях не указано, практика требует соединения с PE
• При замене старого трансформатора сравните габариты и расположение клемм - модели ОСМ1 часто имеют стандартизированную форму
• Не используйте этот трансформатор в качестве источника питания для устройств, требующих постоянного тока - нужен выпрямитель и фильтр
