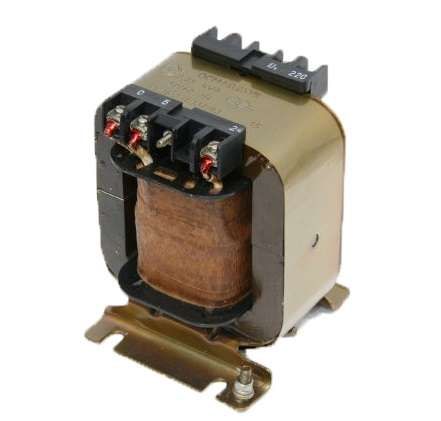

Трансформатор ОСМ1-0.25 380/110/29/24 У3 Минский ЭТЗ УТ-00001848 МЭТЗ им.Козлова

Трансформатор однофазный силовой 380/110/29/24 У3 ОСМ1-0.25 от Минского ЭТЗ им. В.И. Козлова предназначен для снижения напряжения в сетях 380 В до безопасных уровней 110 В, 29 В и 24 В. Он используется там, где требуется питание устройств управления, освещения или автоматики от сети высокого напряжения.

Назначение и область применения

Трансформатор однофазный силовой 380/110/29/24 У3 ОСМ1-0.25 преобразует входное напряжение 380 В переменного тока в три выходных уровня: 110 В, 29 В и 24 В. Это позволяет одновременно питать различные устройства - от кнопочных станций и сигнализаций до контроллеров и маломощной аппаратуры управления.

Подходит для установки на промышленном оборудовании: станках, конвейерах, системах автоматизации, где нужны изолированные цепи контроля и безопасности. Часто применяется в условиях повышенной влажности и запылённости благодаря защищённой конструкции.

Технические характеристики

• Мощность: 0,25 кВА (250 ВА)
• Входное напряжение: 380 В, 50 Гц
• Выходные напряжения: 110 В, 29 В, 24 В - все на отдельных вторичных обмотках
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от воды и пыли)
• Климатическое исполнение: У3 - для умеренного климата, с температурой от −10 C до +40 C
• Габариты и вес: не указаны - требуют проверки по чертежам или документации завода

Совместимость и монтаж

Трансформатор однофазный силовой 380/110/29/24 У3 ОСМ1-0.25 имеет жёсткий корпус и крепится болтами через монтажные отверстия. Подключение проводов выполняется на зажимах с маркировкой L1/L2/N для первичной стороны и U1/U2/V1/V2/W1/W2 для вторичных цепей.

Обязательно соблюдайте полярность при подключении вторичных обмоток - особенно важно при использовании 24 В для PLC и датчиков. Для надёжности рекомендуется использовать медные провода сечением не менее 1,5 мм2 для цепей 24 В и 29 В.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 14254 и ГОСТ 19345. Обеспечивает гальваническую развязку между сетью 380 В и низковольтными цепями, что соответствует нормам электробезопасности для оборудования класса II.

Не содержит масла - исключает риск протечек и возгорания. Корпус выполнен из стали с антикоррозийным покрытием, подходящим для условий производства.

Преимущества

• Три независимых выхода позволяют отказаться от нескольких трансформаторов в одной системе
• Устойчив к перегрузкам до 15–20 % на короткое время благодаря термической защите намагничивающей системы
• Работает без внешнего охлаждения - естественная конвекция обеспечивает теплоотвод
• Совместим со стандартными шкафами управления и щитами типа ЩО-70

Ограничения применения

• Не предназначена для работы вне диапазона температур −10…+40 C - возможны сбои при замерзании или перегреве
• IP20 не допускает использование во влажных помещениях без дополнительной защиты (например, в боксе IP54)
• Максимальная мощность 0,25 кВА - не подходит для питания двигателей, нагревателей или мощных светильников
• Не рассчитан на частоту выше 50 Гц - нельзя применять в системах с частотным регулированием без фильтров

Примеры использования

• Питание кнопочного поста управления станком (24 В)
• Освещение рабочей зоны внутри металлического шкафа (110 В)
• Питание реле времени и микроконтроллеров (29 В)
• Автоматические системы безопасности на конвейере с датчиками и световыми сигналами

Практические советы

• Перед монтажом проверьте соответствие нагрузки суммарному значению 0,25 кВА - не превышайте 250 ВА на всех выходах вместе
• При использовании 24 В для чувствительной электроники подключите фильтр помех на выходе
• Убедитесь, что посадочные отверстия совпадают с местом установки - размеры не стандартизированы в каталогах
• Не закрывайте корпус плотными материалами - нужен свободный воздухообмен для отвода тепла
• При длительной работе под нагрузкой периодически проверяйте температуру корпуса - он не должен быть горячим на ощупь (>60 C)
