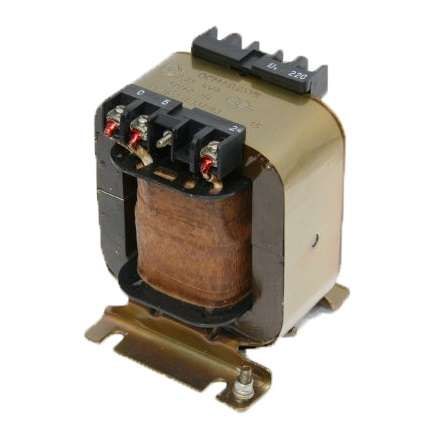

Трансформатор ОСМ1-0.25 380/5-22-220/24 У3 Минский ЭТЗ УТ-00001687 МЭТЗ им.Козлова

Трансформатор однофазный силовой 0.25 кВА 380/5-22-220/24 У3 от Минского ЭТЗ им.В.И.Козлова предназначен для снижения напряжения с 380 В до 24 В в цепях управления и автоматизации. Артикул ут-00001687 подходит для установки в промышленном оборудовании, где требуется надёжная изоляция и стабильное питание низковольтной аппаратуры.

Назначение и область применения

Этот трансформатор преобразует высокое входное напряжение 380 В в безопасное выходное 24 В. Он используется там, где нужна гальваническая развязка между сетью и управляемыми устройствами: контакторы, реле, соленоиды, контроллеры, сигнализация. Подходит для станков, конвейеров, систем вентиляции и других промышленных объектов с трёхфазным питанием 380 В.

Технические характеристики

• Мощность: 0,25 кВА (250 ВА) - рассчитан на нагрузку до 10,4 А при 24 В
• Входное напряжение: 380 В +-10%
• Выходное напряжение: 24 В (два вторичных обмотки по 22 В + 2 В, суммарно 24 В)
• Класс защиты: IP00 - без корпуса, требует установки в защищённую щитовую
• Степень защиты от внешней среды: У3 - для работы при температуре от -10C до +40C и влажности до 80%
• Частота: 50 Гц
• КПД: около 90–92% (типично для малых силовых трансформаторов)

Совместимость и монтаж

Трансформатор однофазный силовой 0.25 кВА 380/5-22-220/24 У3 имеет выводы на клеммах - подключение проводов выполняется болтовым зажимом. Монтировать можно на DIN-рейку или жестко закрепить на стенке шкафа. Обязательно соблюдать расстояние от нагревающихся элементов и металлических частей, чтобы избежать перегрева. Клеммы первичной обмотки помечены L1, N; вторичной - S1, S2, S3. Для получения 24 В соедините S1-S3. Напряжение 22 В доступно между S1-S2.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 14254-2015 (защита от доступа к опасным частям) и ГОСТ 16110-82 (трансформаторы силовые). Соответствует нормам безопасности для оборудования класса II - двойная изоляция внутри, но без заземления корпуса, так как он открытый. Применяется в цепях с ограниченной мощностью, что снижает риск поражения током.

Преимущества

• Устойчив к кратковременным перегрузкам - выдерживает пиковые токи при запуске катушек
• Низкий уровень шума и вибраций благодаря качественной намотке сердечника
• Работает стабильно даже при колебаниях сети +-10%
• Срок службы более 15 лет при правильной эксплуатации
• Изготовлен в России - совместим с отечественными комплектующими и стандартами

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах - отсутствует взрывозащита
• Не использовать вне помещений - IP00 не защищает от влаги и пыли
• Нельзя подключать к постоянному току - работает только на переменном токе 50 Гц
• Максимальная длительная нагрузка - 0,25 кВА. Перегрузка свыше 110% вызывает перегрев и сокращает срок службы
• Не рекомендован для питания освещения или бытовых приборов - только для промышленного контроля

Примеры использования

• Питание реле времени и терморегуляторов на станках ЧПУ
• Управление пневматическими клапанами через соленоиды
• Подача 24 В на кнопочные посты и световые индикаторы в щитовых
• Автоматизация линий упаковки с использованием PLC

Практические советы

• Перед монтажом проверьте напряжение на входе - превышение 420 В может повредить обмотки
• Используйте медные провода сечением не менее 1,5 мм2 для первичной стороны и 0,75 мм2 для вторичной
• Обеспечьте вентиляцию вокруг трансформатора - минимальный зазор 5 см со всех сторон
• При замене старого устройства - учтите, что выход 24 В собран из двух последовательных обмоток по 22 В. Не путайте с одиночной 24 В обмоткой
• Артикул ут-00001687 часто применяют как замену зарубежным аналогам типа TME 0,25 кВА - совпадают габариты и параметры
