Трансформатор ОСМ1-0.25 380/5-36 У3 Минский ЭТЗ УТ-00001689 МЭТЗ им.Козлова

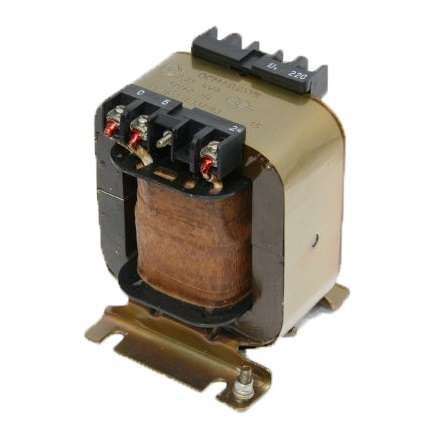

Трансформатор однофазный силовой 0.25 кВА 380/5 В У3 от Минского ЭТЗ им. В.И. Козлова предназначен для снижения напряжения с 380 В до 5 В в цепях управления и автоматизации. Артикул УТ-00001689 подходит для установки в условиях умеренного климата.

Назначение и область применения

Этот трансформатор преобразует высокое входное напряжение 380 В в низкое выходное 5 В. Он используется там, где требуется безопасное питание слабых цепей: реле, кнопочные посты, индикаторы, контроллеры и другие устройства управления. Применяется в промышленном оборудовании - на станках, конвейерах, системах автоматического контроля. Подходит для работы внутри щитов и шкафов.

Технические характеристики

• Мощность: 0,25 кВА (250 ВА) - максимальная нагрузка, которую можно подключить ко вторичной обмотке;
• Входное напряжение: 380 В переменного тока - работает от трёхфазной сети, подключается между двумя фазами;
• Выходное напряжение: 5 В переменного тока - предназначено для питания низковольтной аппаратуры;
• Климатическое исполнение: У3 - рассчитан на работу при температуре от −10 C до +40 C и относительной влажности до 80 %;
• Тип: однофазный силовой - имеет одну первичную и одну вторичную обмотку, не предназначен для многоканальных систем.

Совместимость и монтаж

Трансформатор УТ-00001689 имеет выводы для подключения проводов. Первичная обмотка подключается к линейному напряжению 380 В (между двумя фазами трёхфазной сети). Вторичная обмотка 5 В подключается к нагрузке - например, к катушкам реле или светодиодным индикаторам. Монтировать рекомендуется в закрытом электрошкафе, защищённом от механических повреждений и влаги. Для надёжности используйте клеммы с зажимами подходящего сечения. Обязательно соблюдайте полярность при подключении - хотя трансформатор не требует заземления, корпус лучше соединить с PE-шиной.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 51321.1 и ГОСТ 14254. Имеет степень защиты IP20 - предохраняет от контакта с токоведущими частями пальцами и предметами более 12 мм, но не защищает от брызг воды. Не предназначен для открытой установки вне шкафа. Напряжение 5 В на выходе соответствует классу безопасности SELV (защитное сверхнизкое напряжение), что исключает риск поражения электрическим током при нормальной эксплуатации.

Преимущества

• Стабильное выходное напряжение даже при колебаниях входного тока +-10 %;
• Низкий уровень шума и вибраций благодаря качественной намотке сердечника;
• Устойчивость к перегрузкам до 150 % в течение 1 минуты - позволяет использовать с пусковыми токами устройств управления;
• Работает без внешнего охлаждения - теплоотвод обеспечивается естественным образом через металлический корпус.

Ограничения применения

• Не подходит для постоянной нагрузки выше 0,25 кВА - возможен перегрев и выход из строя;
• Не применяется в сетях с частотой ниже 45 Гц или выше 65 Гц - оптимальна 50 Гц;
• Не допускается использование во взрывоопасных средах - отсутствует взрывозащита;
• Не предназначен для работы при температурах ниже −10 C или выше +40 C - требует обогрева или охлаждения в экстремальных условиях.

Примеры использования

• Питание кнопочных постов и световых индикаторов на станках ЧПУ;
• Обеспечение работы реле времени и терморегуляторов в системах вентиляции;
• Подключение сигнализационных ламп в распределительных щитах;
• Питание микроконтроллеров и датчиков в системах автоматизации с использованием 5 В постоянного тока (при наличии выпрямителя после трансформатора).

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - 380 В между фазами, а не фаза–ноль (220 В);
• Выбирайте сечение провода для вторичной цепи не менее 0,75 мм2 - при больших длинах кабеля возможны потери напряжения;
• Если нужна постоянная величина 5 В, обязательно добавьте выпрямитель и стабилизатор после трансформатора;
• При замене аналога - убедитесь, что мощность нового трансформатора не меньше 0,25 кВА, а выходное напряжение точно 5 В;
• Регулярно осматривайте место подключения - окисление контактов может вызвать нагрев и отказ оборудования.
