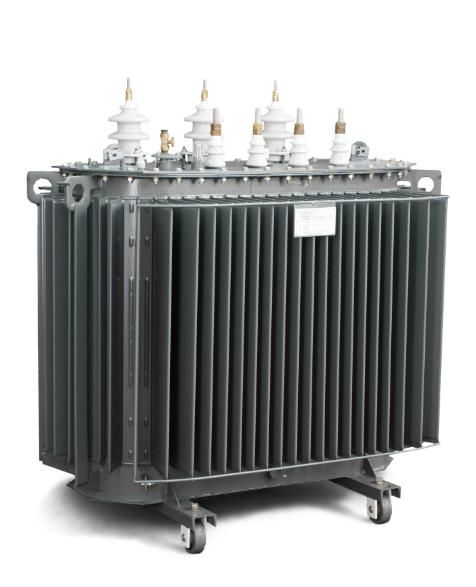

Трансформатор ТМГ11-250/10/0.4 У/Ун-0 УХЛ1 Минский ЭТЗ МЭТЗ им.Козлова 1646738А

Трансформатор ТМГ11-250/10/0.4 У/Ун-0 УХЛ1 - масляный распределительный трансформатор производства Минского ЭТЗ им. В.И. Козлова, предназначенный для преобразования высокого напряжения 10 кВ в низкое 0,4 кВ с мощностью 250 кВ·А. Артикул 1646738а соответствует серийному исполнению с алюминиевой проволокой в обмотках, подходящем для объектов до 400 кВ·А. Устройство оснащено переключателем напряжения, колесами и термометром, что обеспечивает удобство установки и контроля работы.

Назначение и область применения

Трансформатор ТМГ11-250/10/0.4 У/Ун-0 УХЛ1 используется для снижения напряжения в распределительных сетях 10 кВ до уровня 0,4 кВ, необходимого для питания электрооборудования в жилых, промышленных и коммунальных объектах. Применяется в системах электроснабжения: торговых центров, производственных участков, насосных станций, тепловых пунктов, объектов ЖКХ и малых подстанций. Подходит для установки внутри помещений и на открытых площадках в условиях умеренного климата (исполнение УХЛ1).

Технические характеристики

• Тип: масляный, герметичный
• Номинальная мощность: 250 кВ·А
• Первичное напряжение: 10 кВ
• Вторичное напряжение: 0,4 кВ
• Схема соединения: У/Ун-0 (звезда-звезда с нулевым выводом)
• Потери холостого хода: 570 Вт
• Общий вес: 920 кг
• Регулирование напряжения: да, с помощью РПН (регулятора положения ответвления)
• Колеса: есть, для перемещения на месте монтажа
• Термометр: установлен, для контроля температуры масла
• Степень защиты корпуса: IP00 (внутренняя установка, защищен от внешнего воздействия через кожух)
• Климатическое исполнение: УХЛ1 (уплотнённое, для холодного и влажного климата)

Совместимость и монтаж

Трансформатор ТМГ11-250/10/0.4 У/Ун-0 УХЛ1 совместим с распределительными устройствами 10 кВ и щитами 0,4 кВ, имеющими соответствующие клеммы и защитные устройства. Для монтажа требуется ровная, прочная основа, способная выдерживать нагрузку 920 кг. Колеса позволяют легко передвинуть трансформатор при подготовке места установки, но после монтажа их следует заблокировать. Перед подключением проверьте соответствие фаз и наличие заземления. Подключение к первичной стороне выполняется через изолирующие опоры, ко вторичной - через силовые кабели сечением не менее 70 мм2 (при токе 360 А). Обязательно соблюдайте требования к минимальным расстояниям до стен и других элементов - минимум 0,8 м с каждой стороны для доступа и вентиляции.

Безопасность и стандарты

Трансформатор ТМГ11-250/10/0.4 У/Ун-0 УХЛ1 соответствует ГОСТ 14209-89 и ТУ 3421-001-41110101-2000. Конструкция выполнена в соответствии с требованиями безопасности для оборудования класса напряжения до 35 кВ. Масляная система герметична - не требует долива масла в течение всего срока службы. Отсутствует риск утечки масла, что повышает безопасность при эксплуатации вблизи людей и горючих материалов. Все внутренние части изолированы и защищены от замыканий. Термометр контролирует нагрев, предотвращая перегрев при длительной нагрузке выше 100%.

Преимущества

• Герметичная конструкция - не требует обслуживания, анализа масла или регенерации
• Наличие РПН позволяет подстраивать выходное напряжение +-5% без отключения
• Колеса обеспечивают мобильность при установке даже без спецтехники
• Термометр даёт возможность оперативно реагировать на перегрузки
• Серия ТМГ11 - проверенная временем, надёжная для мощностей до 400 кВ·А
• Высокая механическая прочность корпуса и устойчивость к влаге и перепадам температур

Ограничения применения

• Не предназначен для установки в помещениях с повышенной влажностью без принудительной вентиляции
• Не рекомендован для постоянной работы свыше 110% от номинальной мощности - возможен перегрев
• Не подходит для подземной или подводной установки - не имеет степени защиты выше IP00
• Не применяется в качестве источника питания для взрывоопасных зон (Zone 0–1)
• При использовании вне закрытых помещений требуется защита от прямого солнечного света и атмосферных осадков

Примеры использования

• Подстанция на территории промышленного предприятия с питанием от ЛЭП 10 кВ
• Тепловой пункт в многоквартирном доме для подачи 0,4 кВ на насосы и системы управления
• Автомобильный сервис с компрессорами и сварочными аппаратами
• Сельскохозяйственный комплекс: кормоцех, доильный зал, освещение
• Малая подстанция на автостоянке или заправке

Практические советы

• При заказе убедитесь, что выбрано именно исполнение У/Ун-0 - другие группы соединения (например, Д/Ун-11) требуют отдельного согласования
• Для транспортировки используйте кран или погрузчик с деревянным настилом; самосвалы недопустимы
• Проверьте наличие двух ремней для крепления на борту транспорта - они обязательны для безопасной перевозки
• При монтаже в помещении с ограниченным пространством учтите габариты: трансформатор ТМГ11-250/10/0.4 У/Ун-0 УХЛ1 занимает около 1,5×1,2 м
• После установки проведите первый замер температуры масла при работе под нагрузкой - нормальный показатель не должен превышать 85C
• Если планируете использование в условиях частых скачков напряжения - активируйте РПН на уровне +2,5%, чтобы компенсировать просадки
