ТРАНСФОРМАТОР ТОКА 300/5A ДЛЯ MFR530, 42х30ММ (КОМПЛЕКТ ИЗ 3 ШТ.) | MFRCT40300A SE APC

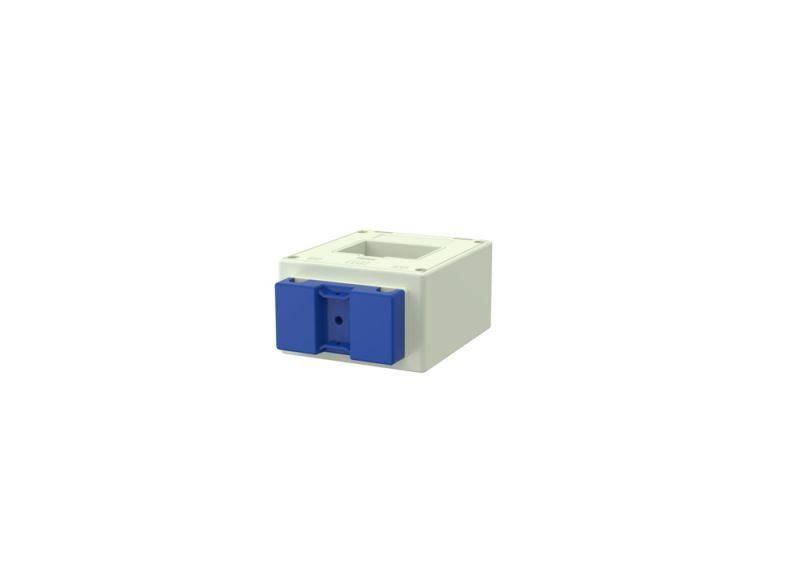

Трансформатор тока 300/5А для MFR530 42x30мм (комплект 3шт) - внешнее устройство для измерения тока в цепях двигателей до 300 А, совместимое с системой MFR530. Комплект из трёх трансформаторов позволяет контролировать все три фазы трёхфазного двигателя. Бренд Systeme Electric, артикул mfrct40300a.

Назначение и область применения

Трансформатор тока 300/5А для MFR530 предназначен для передачи сигнала тока нагрузки на блок управления MFR530. Он преобразует высокий рабочий ток (до 300 А) в безопасный малый сигнал (5 А), который может считывать система защиты и автоматизации. Применяется исключительно в паре с регуляторами MFR530 от Systeme Electric. Подходит для установки на двигатели насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с номинальным током до 300 А.

Технические характеристики

• Первичный ток: 300 А - максимальный рабочий ток, который можно измерять;
• Вторичный ток: 5 А - выходной сигнал для подключения к MFR530;
• Размер отверстия: 42 × 32 мм - проход для кабеля, соответствует стандартному сечению проводов до 95 мм2;
• Форм-фактор: прямоугольный корпус, размером 42×30 мм - компактная форма для монтажа в ограниченном пространстве;
• Количество в комплекте: 3 шт. - один трансформатор на каждую фазу трёхфазной сети;
• Тип: токоизмерительный трансформатор класса точности 5P - обеспечивает достаточную точность для защиты, но не для коммерческого учёта энергии.

Совместимость и монтаж

Трансформатор тока 300/5А для MFR530 работает только с контроллерами системы MFR530. Не совместим с другими моделями защитных реле или частотных преобразователей. Монтируется на каждый фазный провод перед входом в двигатель. Устанавливается путём раскрытия корпуса, продевания кабеля через отверстие и закрывания защёлок. Никаких дополнительных соединений или питания не требует - питание получает MFR530 от самой сети. Клеммы вторичной обмотки подключаются напрямую к соответствующим входам MFR530 (L1, L2, L3).

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC 60044-1 для токоизмерительных трансформаторов. Защита IP20 - допускает работу только внутри щита или в защищённой среде, где нет доступа к токоведущим частям и нет воздействия воды или пыли. Не предназначено для открытых площадок или агрессивных сред.

Преимущества

• Комплект из трёх трансформаторов экономит время монтажа - не нужно докупать отдельно;
• Идеально подобран под габариты MFR530 - не требуется адаптеров или переходников;
• Высокая механическая прочность корпуса - выдерживает вибрацию на промышленных объектах;
• Не требует внешнего питания - надёжность повышается за счёт пассивной работы.

Ограничения применения

• Максимальный ток 300 А - нельзя использовать для двигателей выше этого значения;
• Только для трёхфазных сетей - не применяется в однофазных цепях;
• Запрещена работа при температуре ниже -10 C и выше +60 C - не подходит для холодильных камер или печей;
• Не предназначен для измерения импульсных или несинусоидальных токов - несовместим с частотниками без фильтров;
• Требуется полное замыкание контура вторичной обмотки - при разрыве цепи возможен пробой изоляции.

Примеры использования

• Защита трехфазного насоса на водозаборной станции с током 280 А;
• Контроль тока в конвейере пищевого производства с MFR530;
• Автоматизация воздушного компрессора мощностью 110 кВт;
• Подключение к системе MFR530 на заводе для предотвращения перегрузки электромоторов.

Практические советы

• Проверьте диаметр кабеля перед монтажом - он должен свободно проходить через отверстие 42×32 мм; если слишком толстый - используйте более крупный трансформатор;
• Обязательно соблюдайте полярность при подключении вторичных выводов к MFR530 - неверная фазировка вызовет ошибки защиты;
• Не оставляйте вторичную обмотку разомкнутой во время работы - даже при отключенном двигателе есть риск возникновения опасного напряжения;
• При использовании нескольких MFR530 в одной системе - убедитесь, что все трансформаторы одного типа (mfrct40300a);
• После монтажа проверьте показания тока на экране MFR530 - они должны соответствовать реальному значению нагрузки +-5 %.
