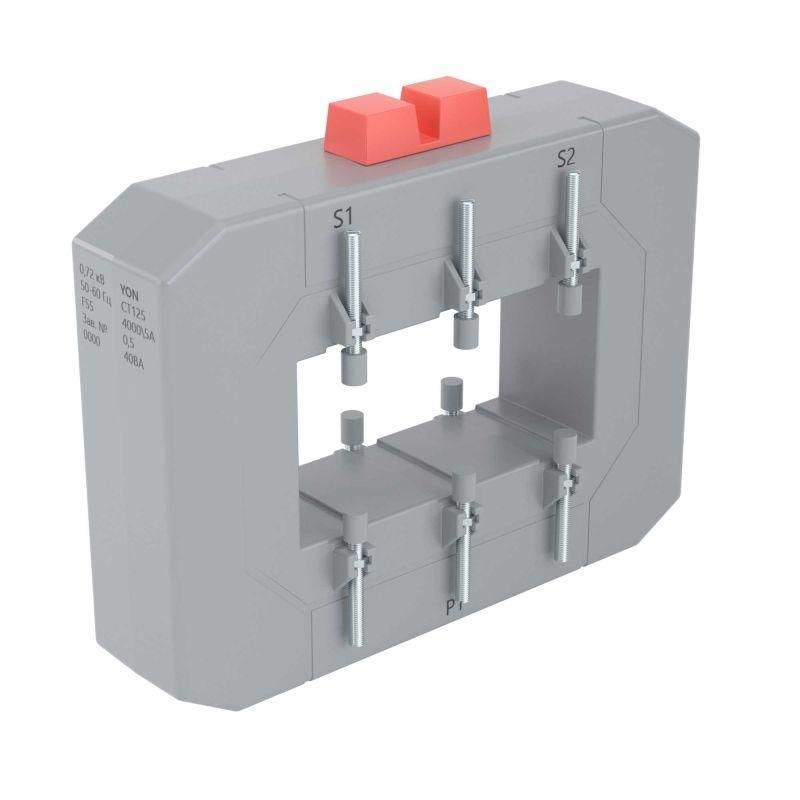

Трансформатор тока CT125 4000/5А, класс точности-0.2S, мощность -30ВА | CT125-4000-0.2S-30 DKC ДКС

Трансформатор тока CT125 4000/5А, класс точности 0.2S, мощностью 30 В·А от DKC предназначен для точного измерения высоких токов в сетях до 1 кВ и передачи сигнала на счетчики, реле защиты и системы автоматизации. Этот трансформатор тока используется там, где важна надежность и минимальная погрешность измерений.

Назначение и область применения

Трансформатор тока CT125 4000/5А, класс точности 0.2S, мощность 30 В·А применяется в системах учёта энергии, релейной защиты и автоматики в однофазных цепях переменного тока частотой 50–60 Гц. Он преобразует большой первичный ток (до 4000 А) в безопасный вторичный ток (5 А), который можно подключить к измерительным приборам. Устройство устанавливается внутри оборудования: КТП, шкафов защиты, токопроводов, НКУ и других комплектных устройств.

Технические характеристики

• Номинальный первичный ток: 4000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.2S - обеспечивает высокую точность даже при малых нагрузках (вплоть до 1% от номинала)
• Номинальная вторичная мощность: 30 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности
• Исполнение: однофазный, с одной вторичной обмоткой
• Фактор ограничения перенапряжения (FS): 5 - допустимый множитель перегрузки по току без повреждения изоляции
• Габариты: 62×127×62 мм - компактный размер для встраивания в плотные конструкции
• Подключение вторичной цепи: через кабель (не имеет клеммной колодки)
• Защита от прикосновения: да - корпус исключает доступ к токоведущим частям

Совместимость и монтаж

Трансформатор тока CT125 4000/5А, класс точности 0.2S, мощность 30 В·А устанавливается на проводник, проходящий через его центральное отверстие. Для монтажа требуется отключение питания и соблюдение правил безопасности. Подключение вторичной обмотки выполняется медными кабелями сечением не менее 1,5 мм2. Обязательно замыкание вторичной цепи во время работы - разрыв цепи может вызвать опасное перенапряжение. Монтаж возможен только в закрытых распределительных устройствах, соответствующих требованиям IP2X и выше.

Безопасность и стандарты

Трансформатор тока CT125 4000/5А, класс точности 0.2S, мощность 30 В·А сертифицирован и соответствует требованиям ГОСТ Р 8.699-2015 и международному стандарту IEC 61869. Защита от прикосновения соответствует степени IP2X. Применение в соответствии с нормами снижает риск поражения током и возгорания.

Преимущества

• Высокий класс точности 0.2S позволяет использовать трансформатор тока CT125 4000/5А для коммерческого учёта электроэнергии
• Мощность 30 В·А достаточна для подключения нескольких приборов одновременно (например, счётчик + реле защиты)
• Компактные габариты позволяют легко интегрировать трансформатор тока в ограниченном пространстве
• Фактор FS=5 обеспечивает устойчивость к кратковременным перегрузкам без выхода из строя

Ограничения применения

• Не предназначен для постоянной работы при токах выше 4000 А - возможны перегрев и потеря точности
• Запрещено работать с разомкнутой вторичной цепью - создаётся опасное напряжение до нескольких киловольт
• Не рассчитан на использование вне помещений или в условиях повышенной влажности без дополнительной защиты
• Не поддерживает многократную сборку/разборку - фиксируется на проводе один раз

Примеры использования

• Учёт электроэнергии на входе крупного промышленного объекта
• Релейная защита двигателей в системах управления конвейерами
• Автоматизация технологических процессов на заводах с использованием PLC
• Комплектные трансформаторные подстанции (КТП) для жилых микрорайонов

Практические советы

• Перед установкой проверьте, что диаметр провода меньше внутреннего отверстия трансформатора тока CT125 - он должен свободно проходить
• Обязательно используйте кабели с цветовой маркировкой для вторичной цепи - это ускоряет диагностику и ремонт
• При подключении нескольких приборов суммарная нагрузка не должна превышать 30 В·А - считайте импеданс каждого устройства
• Проверяйте целостность вторичной цепи перед включением питания - разрыв может вывести из строя оборудование и создать опасность
• Трансформатор тока CT125 4000/5А, класс точности 0.2S, мощность 30 В·А требует периодической проверки на соответствие классу точности - рекомендовано каждые 3 года
