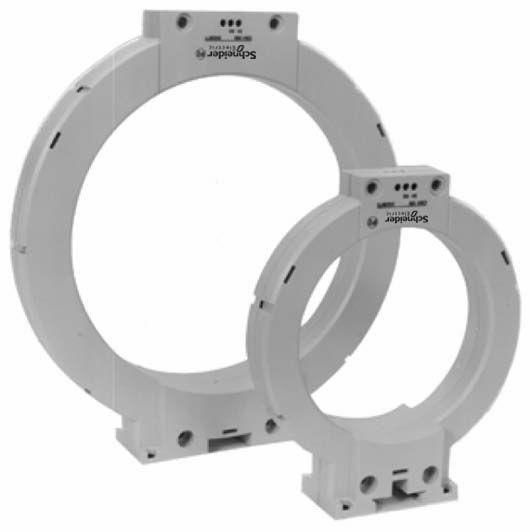

Трансформатор тока нулевой последовательности CSH120 120мм Systeme Electric(Schneider-Electric)

Трансформатор тока нулевой последовательности CSH120 от Schneider Electric предназначен для контроля токов утечки в электрических сетях с заземленной нейтралью и предназначен для установки на кабель с общим диаметром до 120 мм. Ключевым фактором выбора этой модели является внутренний проходной диаметр 120 мм, который определяет максимальную толщину силового кабеля или пучка фазных проводов, способных пройти через окно трансформатора без механических повреждений изоляции. Рабочий диапазон температур от -25 до +70 °C позволяет эксплуатировать устройство как в отапливаемых помещениях, так и в неотапливаемых распределительных шкафах или на улице под навесом. Модель CSH120 отличается от аналогов меньшего типоразмера возможностью охватывать более мощные кабельные линии, где суммарный диаметр фазных жил и изоляции превышает стандартные 40–80 мм. При монтаже важно учитывать, что через окно трансформатора должны проходить все фазные проводники и нулевой рабочий провод (если он есть в схеме), при этом защитный проводник (PE) должен быть выведен за пределы окна, иначе ток утечки не будет зафиксирован. Отсутствие в описании указания на конкретный класс точности или коэффициент трансформации в базовых данных требует проверки совместимости с подключенным реле защиты SEPAM или другим устройством релейной защиты, так как выходной сигнал должен соответствовать входным параметрам приемника.
