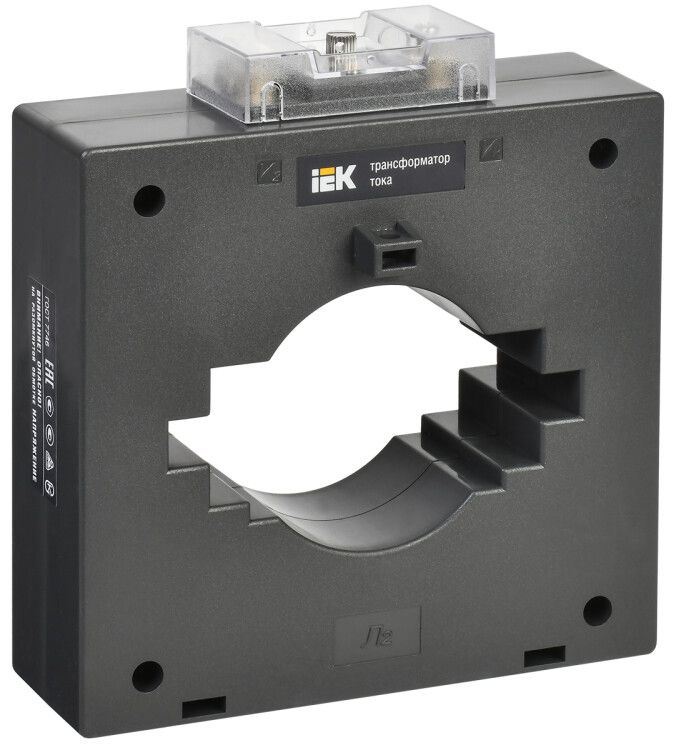

Трансформатор тока ТТИ-100 1250/5А 15ВА, класс точности 0,5S ИЭК - ITT60-3-15-1250 IEK

Трансформатор тока ТТИ-100 1250/5А 15ВА класс точности 0,5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt60-3-15-1250 соответствует модели с катушечным исполнением и штекерным подключением.

Назначение и область применения

Трансформатор тока ТТИ-100 1250/5А 15ВА класс точности 0,5S используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 1250 А) в безопасный для приборов уровень - 5 А - и передаёт сигнал измерительным устройствам: счётчикам, реле защиты, контроллерам. Подходит для установки в распределительных щитах, на шинах подстанций, в промышленных панелях. Применяется на объектах с высокой нагрузкой: заводы, насосные станции, системы кондиционирования, конвейеры.

Технические характеристики

• Номинальный первичный ток: 1250 А - максимальный рабочий ток, который можно измерять без потери точности.
• Номинальный вторичный ток: 5 А - выходной ток, совместимый со стандартными измерительными приборами.
• Класс точности: 0,5S - обеспечивает высокую точность даже при малых токах (от 1% от номинала), что важно для точного учёта при переменной нагрузке.
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую может обслужить трансформатор без снижения точности.
• Номинальное напряжение: 660 В - предельное напряжение изоляции, допустимое для работы в сетях до этой величины.
• Фактор ограничения перенапряжения (FS): 5 - указывает на способность сохранять работоспособность при кратковременных перегрузках тока до 5× номинала.
• Габариты: 62×37×32 мм - компактный размер для плотной компоновки в щитах.
• Тип подключения: Штекерный разъём - позволяет быстро подключать и отключать провода без пайки или болтовых соединений.
• Медная шина: Да - внутренняя шина из меди обеспечивает низкое сопротивление и надёжную передачу тока.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности, характерных для помещений в средней полосе России.
• Способ монтажа: Монтажная плата - устанавливается на DIN-рейку или жёстко закрепляется на плате внутри щита.

Совместимость и монтаж

Трансформатор тока ТТИ-100 1250/5А 15ВА класс точности 0,5S совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А. Для правильной работы необходимо соблюдать полярность выводов - обозначения “L1” и “L2” должны соответствовать направлению тока. Монтаж выполняется на DIN-рейку или через отверстия в корпусе. Кабель вторичной цепи подключается к штекерному разъёму - не требует инструментов. Обязательно замыкание вторичной обмотки во время эксплуатации - разрыв цепи может вызвать опасное перенапряжение.

Безопасность и стандарты

Трансформатор тока ТТИ-100 соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Имеет свидетельство об утверждении типа средств измерений (№ 28139-12) и внесён в Госреестр. Защита от прикосновения реализована конструкцией корпуса - доступ к токоведущим элементам невозможен при установленном состоянии. Наличие медной шины исключает риск перегрева при длительной работе на номинале.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учёта, где важна минимальная погрешность даже при слабых нагрузках.
• Штекерный разъём - ускоряет монтаж и сервисное обслуживание, снижает вероятность ошибок при подключении.
• Компактные габариты - позволяют использовать в ограниченных пространствах, например, в модульных щитах.
• Поддержка FS=5 - повышает надёжность при пусковых токах и аварийных режимах.
• Сертифицирован и внесён в госреестр - легализован для использования в официальных схемах учёта.

Ограничения применения

• Не применяется в открытых помещениях или местах с воздействием воды, пыли, химикатов - степень защиты IP20 не обеспечивает внешнюю герметичность.
• Запрещено оставлять вторичную цепь разомкнутой - это создаёт риск пробоя изоляции и повреждения оборудования.
• Работает только с постоянной нагрузкой ≤15 В·А - превышение вызывает искажение сигнала и потерю точности.
• Не предназначен для многократного демонтажа - штекерный разъём не рассчитан на частые подключения/отключения.

Примеры использования

• Установка в главном вводном щите промышленного предприятия для контроля расхода электроэнергии.
• Интеграция в систему автоматического управления двигателем - передача сигнала тока в частотный преобразователь.
• Подключение к цифровому счётчику в офисном здании для коммерческого учёта.
• Использование в системах релейной защиты для отключения при перегрузке.

Практические советы

• Перед монтажом проверьте, чтобы первичный ток в цепи не превышал 1250 А - иначе возможна потеря точности или перегрев.
• Выбирайте кабель вторичной цепи с сечением ≥1,5 мм2 - это минимизирует потери и искажения сигнала.
• Не используйте трансформатор в качестве токоограничивающего элемента - он не предназначен для защиты от КЗ.
• При использовании нескольких трансформаторов в одной цепи убедитесь, что все они имеют одинаковый класс точности и коэффициент трансформации.
• Для долговечной работы избегайте механических нагрузок на корпус - особенно при затяжке крепления.
