Измерительный трансформатор тока ТТК-А-15/5А-5ВА-0,5-УХЛ3-КЭАЗ - 282972

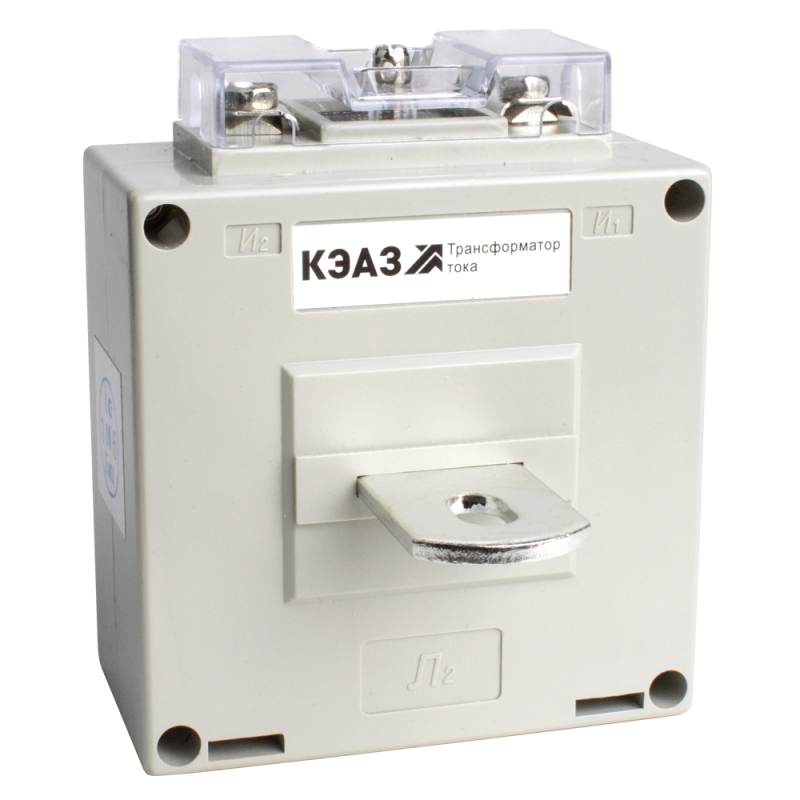

Трансформатор тока ТТК-А-15/5А-5ВА-0,5-УХЛ3 от КЭАЗ - однофазный измерительный трансформатор с встроенной медной шиной, предназначенный для передачи сигнала тока в цепи измерения, защиты и автоматики в сетях до 0,66 кВ. Артикул 282972 соответствует серии ИТТ и рассчитан на работу в условиях умеренного и холодного климата.

Назначение и область применения

Трансформатор тока ТТК-А-15/5А-5ВА-0,5-УХЛ3 используется для преобразования высоких значений рабочего тока в безопасные уровни, подходящие для подключения измерительных приборов, устройств защиты и систем автоматизации. Применяется в распределительных щитах, на вводах оборудования, в цепях учёта энергии и релейной защите. Подходит для установки в промышленных объектах, на станциях, в цехах с постоянным током нагрузки до 15 А.

Технические характеристики

• Номинальный первичный ток: 15 А - максимальный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, подаваемый на приборы (стандартный уровень для большинства измерительных устройств);
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Номинальная вторичная полная мощность: 0 В·А - указание отсутствия заданной нагрузки; фактическая допустимая нагрузка зависит от подключённого устройства, но не должна превышать возможности обмотки;
• Тип: Однофазный - работает в однопроводных цепях переменного тока;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Рабочее напряжение: до 0,66 кВ - не предназначен для высоковольтных сетей выше этого значения;
• Фактор ограничения перенапряжения FS 10 - способен выдерживать кратковременные перегрузки тока до 10× от номинала без повреждения;
• Материал корпуса: самозатухающая пластмасса - не поддерживает горение, обеспечивает пожарную безопасность;
• Защита от прикосновения: да - корпус полностью герметичен, исключает доступ к токоведущим частям;
• Подключение вторичной обмотки: винтовые зажимы - удобны для многократного подключения и отключения;
• Наличие медной шины: да - внутренняя шина позволяет пропускать первичный ток без внешних проводов, снижает контактные потери;
• Диаметр монтажного отверстия: 0 мм - трансформатор не имеет проходного окна, он монтируется путём встраивания шины в цепь;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности и запылению.

Совместимость и монтаж

Трансформатор тока ТТК-А-15/5А-5ВА-0,5-УХЛ3 устанавливается последовательно в фазный проводник. Медная шина встроенная - её необходимо вставить между двумя участками силовой цепи. Для монтажа требуется отключить питание, разрезать провод или шину и вставить трансформатор так, чтобы шина прошла через него. После установки вторичные выводы подключаются к приборам (счётчики, реле, контроллеры) с соблюдением полярности. Нельзя замыкать вторичную обмотку на воздух - это вызывает опасное перенапряжение. Все соединения должны быть плотными, без люфта.

Безопасность и стандарты

Трансформатор тока ТТК-А-15/5А-5ВА-0,5-УХЛ3 соответствует требованиям ГОСТ Р 52734-2007 и ГОСТ 7746-2015 для измерительных трансформаторов тока. Корпус выполнен из материала, не поддерживающего горение, и имеет степень защиты IP20. Прозрачная крышка на клеммах позволяет выполнять пломбировку для предотвращения несанкционированного вмешательства. Обеспечена электробезопасность при работе в соответствии с правилами ПУЭ.

Преимущества

• Встроенная медная шина исключает необходимость в дополнительных кабельных соединениях первичной цепи - снижает сопротивление и тепловые потери;
• Высокий класс точности 0,5 делает его пригодным для коммерческого учёта электроэнергии;
• Пластиковый корпус с самозатухающими свойствами повышает пожаробезопасность;
• Винтовые клеммы обеспечивают надёжное и долговечное подключение вторичных цепей;
• Климатическое исполнение УХЛ3 позволяет использовать в неотапливаемых помещениях и на открытых площадках;
• FS 10 гарантирует сохранность при кратковременных перегрузках, типичных для пусковых токов двигателей.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц;
• Запрещено работать с вторичной обмоткой в режиме холостого хода - обязательно подключать нагрузку или замыкать выводы;
• Номинальная мощность не указана - нельзя подключать приборы с суммарной нагрузкой свыше 5–10 В·А без проверки по паспорту;
• Отсутствие проходного окна требует разрывания цепи для установки - невозможно монтаж “на лету” без отключения питания;
• Не предназначен для работы при напряжении выше 0,66 кВ - использование в более высоковольтных сетях недопустимо.

Примеры использования

• Установка в распределительном щите для подключения счетчиков активной энергии;
• Интеграция в системы автоматического отключения при перегрузке на насосных станциях;
• Подключение к реле защиты двигателя в промышленном оборудовании;
• Измерение тока в цепях освещения или нагревательных элементов с током до 15 А;
• Системы дистанционного мониторинга потребления в жилых комплексах и административных зданиях.

Практические советы

• Перед установкой проверьте, что ток нагрузки не превышает 15 А - превышение может привести к искажению показаний или перегреву;
• При подключении вторичной обмотки используйте провода сечением не менее 1,5 мм2 - это минимизирует потери и нагрев;
• Обязательно выполните пломбирование крышки после монтажа - это требуется для поверки и учета энергоресурсов;
• Не устанавливайте рядом с источниками сильных магнитных полей - это влияет на точность измерений;
• При замене трансформатора тока ТТК-А-15/5А-5ВА-0,5-УХЛ3 убедитесь, что новый экземпляр имеет тот же класс точности и номиналы - иначе возможны ошибки в учёте;
• Артикул 282972 - единственный номер для заказа оригинального изделия от КЭАЗ, аналоги могут иметь другие параметры.
