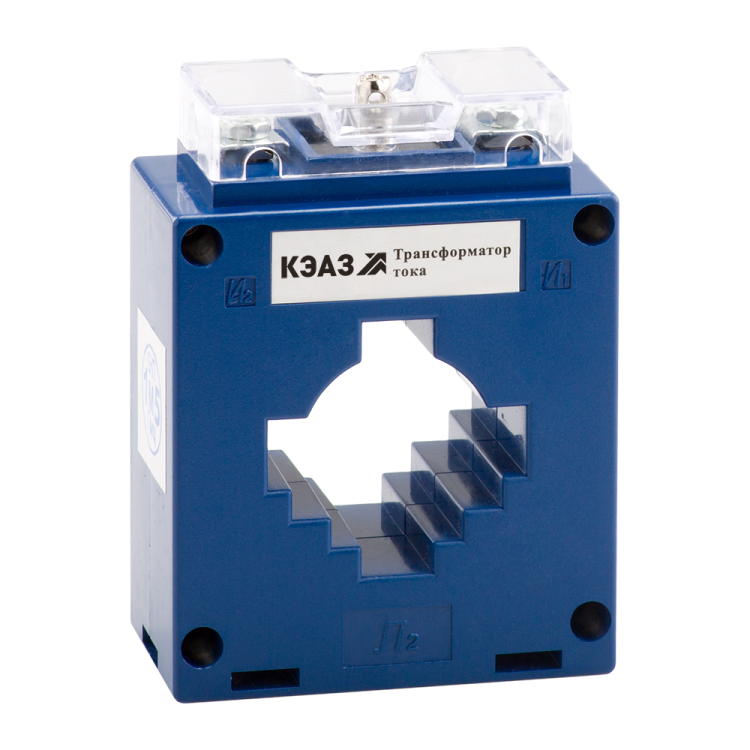

Трансформатор тока ТТК-40 300/5А кл. точн. 0.5 10В.А измерительный УХЛ3 КЭАЗ 219618

Трансформатор тока измерительный ТТК-40 300/5А 10ВА 0,5 УХЛ3 - устройство для точного измерения переменного тока до 300 А в цепях напряжением до 1000 В. Применяется в системах учёта, защиты и контроля на промышленных объектах. Произведён КЭАЗ, соответствует ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-40 300/5А 10ВА 0,5 УХЛ3 преобразует большой первичный ток (300 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счетчиков, амперметров, реле защиты. Подходит для установки в распределительных щитах, на шинах, в ячейках КРУ и других местах, где требуется изолированное измерение тока без разрыва цепи.

Технические характеристики

• Номинальный первичный ток: 300 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность +-0,5% в рабочем диапазоне
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Род тока: переменный (AC), частота 50 Гц
• Диаметр отверстия: 30 мм - позволяет протянуть проводник или шину этого сечения
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и воды
• Подключение вторичной обмотки: винтовые зажимы
• Количество фаз: однофазный
• Фактор ограничения перенапряжения (FS): 10 - способен выдерживать кратковременные перегрузки тока до 10× от номинала без повреждения

Совместимость и монтаж

Трансформатор тока измерительный ТТК-40 300/5А 10ВА 0,5 УХЛ3 имеет конструкцию «с окном» - монтируется на шину или кабель без её разрезания. Монтаж осуществляется на монтажную плату или жестко закрепляется на DIN-рейке через специальные кронштейны (не входят в комплект). Диаметр отверстия 30 мм требует, чтобы проводник или шина имели внешний диаметр меньше этого значения. Для надёжного контакта используйте медные наконечники сечением до 16 мм2. Обязательно замыкайте вторичную обмотку перед включением цепи - разрыв во время работы вызывает опасное высокое напряжение!

Безопасность и стандарты

• Соответствует ГОСТ 7746 - требования к измерительным трансформаторам тока
• Защита от прикосновения: да - корпус предотвращает случайный контакт с токоведущими элементами
• Сертифицирован - подтверждено соответствие нормам безопасности РФ
• Не предназначен для установки вне помещений или в условиях постоянной влаги - IP20 не обеспечивает защиту от брызг и пыли

Преимущества

• Высокий класс точности 0,5 - идеален для коммерческого учёта энергии
• Надёжная изоляция на 1000 В - безопасна в сетях среднего напряжения
• Фактор FS=10 - устойчив к кратковременным перегрузкам, характерным для пуска двигателей
• Климатическое исполнение УХЛ3 - работает в холодных и влажных помещениях (например, в цехах, на элеваторах, в тепловых пунктах)
• Винтовое подключение - удобно для многократного обслуживания и проверки

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Запрещено работать с разомкнутой вторичной обмоткой - риск возникновения высокого напряжения и пробоя изоляции
• Не предназначена для установки в открытых или сырых местах - степень защиты IP20 не защищает от влаги и пыли
• Максимальная нагрузка 10 В·А - нельзя подключать несколько приборов суммарной мощностью более 10 В·А
• Диаметр 30 мм исключает использование с крупными шинами (>30 мм)

Примеры использования

• Учёт потребления электроэнергии на входе в цех с током до 300 А
• Подключение реле перегрузки к силовой линии двигателя
• Измерение тока в распределительном щите КРУ-10
• Системы автоматического управления технологическими линиями (конвейеры, насосы, компрессоры)

Практические советы

• Выбирайте ТТК-40 300/5А 10ВА 0,5 УХЛ3 только тогда, когда ваша нагрузка не превышает 10 В·А. Например, один цифровой счётчик потребляет 2–4 В·А - значит, можно подключить 2–3 прибора.
• Проверьте диаметр вашего провода или шины - он должен свободно проходить в отверстие 30 мм. Если слишком плотно - выбирайте модель с большим окном.
• Обязательно используйте перемычку или тестовый блок на вторичной обмотке при работе с оборудованием - так вы избежите аварий при отключении приборов.
• При монтаже на шину убедитесь, что она не нагревается выше 70C - превышение снижает точность и срок службы.
• Артикул 219618 - это единственный номер для заказа именно этой модели. Не путайте с другими сериями КЭАЗ - даже малое отличие в токе или классе точности делает изделие несовместимым.
