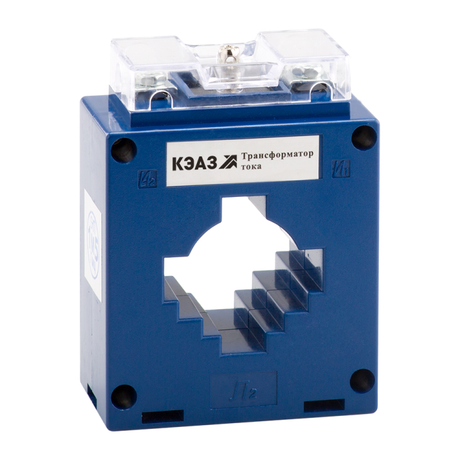

Трансформатор тока ТТК-40 500/5А кл. точн. 0.5 10В.А измерительный УХЛ3 КЭАЗ 219620

Трансформатор тока измерительный ТТК-40 500/5А 10ВА 0,5 УХЛ3 предназначен для точного измерения переменного тока до 500 А в цепях с напряжением до 1000 В. Этот прибор от бренда КЭАЗ используется в системах учёта, защиты и контроля на промышленных объектах, где важна надёжность и соответствие ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-40 500/5А 10ВА 0,5 УХЛ3 преобразует высокий первичный ток (500 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - амперметрам, счетчикам, реле защиты. Применяется в распределительных щитах, на подстанциях, в цепях питания оборудования с большими токами: насосах, компрессорах, конвейерах, силовых панелях.

Технические характеристики

• Номинальный первичный ток: 500 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность измерения +-0,5%
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети
• Диаметр отверстия: 30 мм - позволяет протянуть проводник сечением до ~25 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Подключение вторичной обмотки: винтовые зажимы
• Способ монтажа: на монтажную плату (фиксация через отверстия)
• Фактор ограничения перенапряжения: FS 10 - при аварийных токах до 10×Iн не выйдет из строя
• Сертифицирован по ГОСТ 7746

Совместимость и монтаж

Трансформатор тока измерительный ТТК-40 500/5А 10ВА 0,5 УХЛ3 имеет оконную конструкцию - проводник проходит через центральное отверстие 30 мм. Монтаж выполняется на жесткую поверхность (монтажную плиту или DIN-рейку с адаптером). Обязательно соблюдайте полярность: выводы S1 и S2 должны соответствовать направлению тока. Вторичная цепь НИКОГДА не должна быть разомкнутой во время работы - это вызывает опасное повышение напряжения.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-40 500/5А 10ВА 0,5 УХЛ3 сертифицирован и соответствует требованиям ГОСТ 7746. Защита от прикосновения обеспечена конструкцией корпуса. IP20 не требует герметизации, поэтому установка допускается только внутри закрытых щитов. Для безопасности рекомендуется использовать предохранители на вторичной цепи и проверять целостность соединений перед вводом в эксплуатацию.

Преимущества

• Высокая класс точности 0,5 обеспечивает точный учёт энергии и надёжную работу защитных устройств
• Фактор FS 10 даёт запас прочности при кратковременных перегрузках
• Климатическое исполнение УХЛ3 позволяет применять в холодных и влажных помещениях
• Винтовое подключение удобно для многожильных и одножильных проводов
• Оконная конструкция упрощает замену и обслуживание без демонтажа провода

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• IP20 исключает использование вне закрытых шкафов - нельзя устанавливать на открытых площадках
• Запрещено работать с разомкнутой вторичной цепью - риск возникновения высокого напряжения
• Максимальная нагрузка 10 В·А - не подключайте более двух приборов (например, счётчик + реле) без проверки суммарной мощности
• Диаметр 30 мм не позволяет установить на кабели сечением выше 35 мм2

Примеры использования

• Установка в главном вводном щите промышленного цеха для подключения счётчика активной энергии
• Интеграция в систему автоматического управления двигателем с токовой защитой
• Измерение тока в цепи конвейера с частотным регулятором
• Контроль нагрузки на трансформаторе 10 кВ / 0,4 кВ в распределительном пункте

Практические советы

• Выбирайте ТТК-40 500/5А 10ВА 0,5 УХЛ3 только тогда, когда ваш ток в нормальном режиме составляет 80–100% от 500 А - для лучшей точности
• Проверьте диаметр кабеля перед монтажом: он должен свободно проходить через 30 мм, но не болтаться
• Обязательно используйте медные провода сечением ≥2,5 мм2 для вторичной цепи - снижают потери и нагрев
• После монтажа проверьте целостность вторичной цепи тестером - замыкание между S1 и S2 обязательно
• При использовании нескольких трансформаторов в одной системе - следите за одинаковым направлением намотки (S1/S2)
• Артикул 219620 - это оригинальный продукт КЭАЗ; аналоги могут иметь отличную точность или срок службы
