Трансформатор разделительный однофазный управления TM-C 160/12-24 | 2CSM236853R0801 ABB

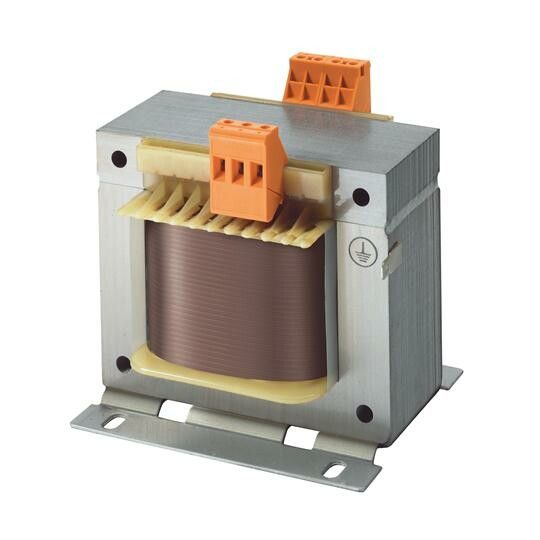

Трансформатор разделительный однофазный управления TM-C 160/12-24 от ABB предназначен для гальванической развязки цепей управления в промышленном оборудовании. Модель обеспечивает безопасное понижение напряжения до 12–24 В и совмещает компактное модульное исполнение с надёжной медной конструкцией.

Назначение и область применения

Трансформатор разделительный однофазный управления TM-C 160/12-24 используется для питания цепей управления в автоматизированных системах. Он создаёт гальваническую развязку между сетью 230–400 В и низковольтными устройствами - например, реле, контакторами, PLC, кнопочным управлением. Подходит для установки на DIN-рейку в распределительных щитах станков, конвейеров, насосных станций и других промышленных объектов.

Технические характеристики

• Номинальная мощность: 160 ВА - позволяет питать нагрузки до 13 А при 12 В или 6,7 А при 24 В;
• Входное напряжение: 230–400 В - работает в широком диапазоне, включая трёхфазные сети с линейным напряжением;
• Выходное напряжение: 12–24 В - регулируется за счёт переключаемых ответвлений первичной обмотки;
• Материал проводника: медь - обеспечивает низкие потери и высокую долговечность;
• Изоляция класса F - выдерживает рабочую температуру до 155 C, повышает срок службы;
• Модульное исполнение - монтируется на стандартную DIN-рейку 35 мм;
• Степень защиты IP00 - корпус открытый, без защиты от внешних воздействий; требует установки внутри закрытого шкафа.

Совместимость и монтаж

Трансформатор разделительный однофазный управления TM-C 160/12-24 совместим со всеми типами DIN-реек по IEC 60715. Для монтажа достаточно защёлкнуть его на рейку. Клеммы для подключения входа и выхода доступны с лицевой стороны. Учитывайте, что трансформатор не имеет встроенной защиты от перегрузки - необходимо применять внешние предохранители или автоматические выключатели на первичной стороне. Соединения выполняются проводами сечением до 2,5 мм2.

Безопасность и стандарты

Произведён в соответствии с требованиями EN 61558-2-6 для трансформаторов управления. Гальваническая развязка соответствует нормам безопасности для цепей низкого напряжения (SELV/PELV). Класс изоляции F гарантирует термическую устойчивость даже при длительной работе на пределе мощности.

Преимущества

• Универсальное входное напряжение 230–400 В - не требует выбора модели под конкретное напряжение сети;
• Медные обмотки - снижают нагрев и увеличивают КПД по сравнению с алюминием;
• Модульная конструкция - экономит место в щите и ускоряет замену;
• Поддержка двух уровней выходного напряжения (12 В / 24 В) - гибкость для различных схем управления.

Ограничения применения

Трансформатор разделительный однофазный управления TM-C 160/12-24 нельзя использовать вне закрытого электрошкафа - степень защиты IP00 исключает работу в условиях пыли, влаги или механических воздействий. Не предназначен для питания силового оборудования, освещения или постоянных нагрузок выше 160 ВА. Также не рекомендован для частых кратковременных перегрузок - это сокращает срок службы изоляции.

Примеры использования

• Питание катушек контакторов на конвейере;
• Управление пневматическими клапанами через PLC;
• Работа с кнопочными пунктами управления на станках ЧПУ;
• Системы аварийной остановки с низковольтными датчиками.

Практические советы

• Выбирайте выходное напряжение 24 В, если используете длинные кабели - меньше потери напряжения;
• На входе обязательно устанавливайте предохранитель на 1–1,6 А (класс gG);
• Не забудьте заземлить металлический корпус трансформатора, если он есть - даже при IP00 это важно для безопасности;
• Проверяйте посадочные размеры перед заказом: модель рассчитана на стандартную DIN-рейку, но не все шкафы имеют достаточное свободное пространство рядом с другими модулями.
