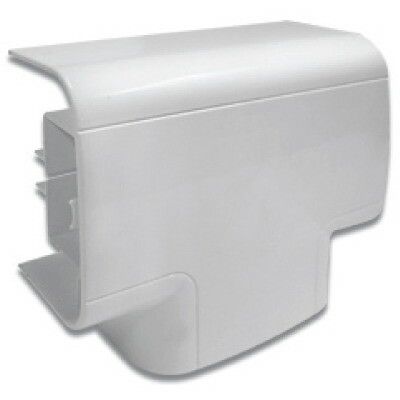

Тройник для кабель-канала 140х50 с разд. DKC 01406 ДКС

Тройник для кабель-канала 140х50 мм, угол Т-образный 140х50 мм с разделителем от бренда DKC (ДКС), артикул 01406, предназначен для организованного ответвления кабельных трасс внутри систем In-liner Front. Этот элемент обеспечивает удобное распределение проводов в двух отсеках с сохранением целостности канала и легкий доступ к кабелям.

Назначение и область применения

Тройник для кабель-канала 140х50 мм, угол Т-образный 140х50 мм с разделителем используется для создания ответвлений в системах открытой прокладки кабелей. Подходит для офисов, административных помещений, центральных пунктов управления, где требуется одновременная прокладка силовых, слаботочных и коммуникационных сетей. Применяется исключительно с кабель-каналами серии In-liner Front того же размера - 140×50 мм.

Технические характеристики

• Тип: T-образный угловой переход с тремя входами
• Габариты: ширина 140 мм, глубина 50 мм
• Материал: поливинилхлорид (PVC) - самозагасающий, без галогенов
• Количество отсеков: два - позволяют разделять кабели по типам (например, питание и данные)
• Степень защиты: IP40 - противостояние твердым частицам крупнее 1 мм, не защищен от воды
• Климатическое исполнение: УХЛ4 - температур от −25C до +40C, допустима повышенная влажность
• Крепление: защелка - фиксация к основанию без инструментов
• Закрывается одной крышкой - вставляется внутрь профиля
• Цвет: чисто-белый, матовая глянцевая поверхность
• Перфорация: есть - возможность крепления к стене/потолку саморезами
• Зажим: наличие - удерживает кабели внутри отсеков, предотвращает перемещение
• Симметричность: да - одинаковые стороны, возможна установка любым поворотом

Совместимость и монтаж

Этот тройник совместим только с кабель-каналами серии In-liner Front размером 140×50 мм. Нельзя использовать с другими сериями или аналогичными продуктами других производителей - даже при совпадении внешних размеров, форма замка и посадочные места могут отличаться.

Монтаж выполняется так:

1. Подготовьте участок кабель-канала, вырезав необходимые отверстия под ответвление.
2. Снимите защитную плёнку с тройника перед установкой - она снижает риск царапин при сборке.
3. Вставьте тройник в основной канал - он фиксируется защелкой с характерным щелчком.
4. Проверьте плотность соединения: между деталями не должно быть люфта.
5. Заправьте кабели в каждый отсек через торец, используйте зажимы для фиксации.
6. Наденьте крышку - вставьте её внутрь профиля до упора; она должна лечь ровно без усилий.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Материал PVC не содержит галогенов - при возгорании не выделяет токсичных паров. Степень защиты IP40 достаточна для закрытых интерьеров, но не предназначена для влажных зон, улиц или производственных площадок с брызгами жидкости. Климатическое исполнение УХЛ4 гарантирует надежную работу в условиях обычного офиса, включая сезонные колебания температуры.

Преимущества

• Разделение на два отсека - минимизирует помехи между силовыми и слаботочными кабелями
• Фиксация защелкой - быстрая сборка без болтов и инструментов
• Зажимы внутри отсеков - удерживают кабели, уменьшают нагрузку на точки выхода
• Симметричная форма - можно устанавливать любой стороной, экономит запасные части
• Высокая химическая стойкость PVC - не боится моющих средств, легко протирается
• Сохраняет белый цвет под UV-лучами - не желтеет и не теряет эстетику

Ограничения применения

• Не для наружной установки - IP40 не защищает от влаги
• Не рекомендуется применять в помещениях с постоянной влажностью выше 80%
• Не подходит для прокладки кабелей с высокими температурами нагрева (>+60C)
• Не следует использовать в качестве опоры для тяжелых устройств - не рассчитан на механическую нагрузку сверх массы кабелей
• Не сочетается с кабель-каналами других серий, даже если они имеют те же размеры

Примеры использования

• Объединение трех групп кабелей: питание серверов, Ethernet-сети и телефонные линии в одном месте
• Разветвление трассы от главного канала к нескольким рабочим столам в офисе
• Создание ответвления к видеонаблюдению или Wi-Fi точкам вдоль потолка
• Организация кабельной сети в учебных классах или медицинских кабинетах с четким разделением сигналов

Практические советы

• Перед монтажом проверьте, что все комплектующие - такие же модели из серии In-liner Front - чтобы избежать проблем с защелками
• Не затягивайте кабели слишком сильно в зажимах - это может повредить изоляцию
• Если нужна жесткая фиксация к стене, используйте перфорацию и пластиковые дюбели - металл не требуются
• При необходимости модификации (вырез под розетку) делайте это до установки тройника - после монтажа работать сложно
• Храните в сухом месте - хотя материал устойчив, длительное воздействие прямого солнца может вызвать микроскопические деформации
