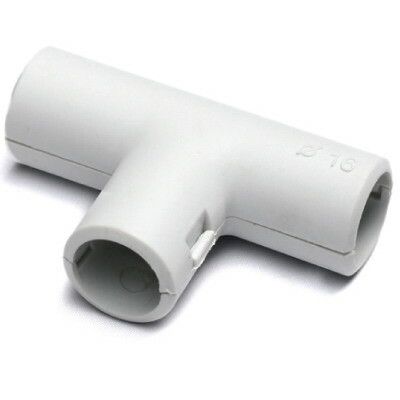

Тройник открывающийся IP40 D=32мм - 50632 ДКС

Тройник открывающийся для жестких труб диаметр 32 мм, степень защиты IP40 от бренда DKC (ДКС), артикул 50632 - это разборный соединительный элемент для создания ответвлений в кабельной трассе из жестких пластиковых труб. Подходит для монтажа на уже установленные участки, что особенно удобно при модернизации систем.

Назначение и область применения

Тройник открывающийся для жестких труб диаметр 32 мм, степень защиты IP40 используется для формирования T-образных ответвлений в кабеленесущих системах. Применяется там, где необходимо вывести кабели в сторону от основной трассы - например, к пультам управления, распределительным коробкам или оборудованию на станках, конвейерах, автоматизированных линиях. Благодаря открытому исполнению и разъемной конструкции, его можно установить даже на готовую трубную трассу без ее демонтажа.

Технические характеристики

• Диаметр: 32 мм - совместим с трубами того же диаметра;
• Тип: тройник открывающийся - разборная конструкция для монтажа на существующую трубу;
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды и пылевой взвеси;
• Материал: полипропилен - химически стойкий, легкий, не проводит ток;
• Цвет: серый, RAL 7035 - соответствует стандартному цвету кабельных систем DKC;
• Диапазон рабочих температур: от -25 C до +60 C - допустимо использование в неотапливаемых помещениях и на улице при умеренных климатических условиях;
• Исполнение: открытое - доступ к внутреннему каналу возможен без снятия крышки;
• Рекомендован для проектного ассортимента - одобрен производителем для использования в типовых решениях.

Совместимость и монтаж

Тройник DKC Express 50632 совместим только с жесткими трубами диаметром 32 мм от производителей, использующих стандартизированную форму и размеры. Установка выполняется следующим образом:

• Разведите две половинки корпуса тройника;
• Закрепите одну часть на трубе, затем наденьте вторую часть и зафиксируйте замком;
• Убедитесь, что труба плотно вошла в отверстие - зазор не должен превышать 1–2 мм;
• Не затягивайте слишком сильно - это может деформировать пластиковую стенку.

Подключение кабеля осуществляется через боковые и вертикальные выходы после сборки. Для герметизации соединений рекомендуется использовать уплотнители, хотя сам тройник не имеет встроенной защиты от влаги.

Безопасность и стандарты

Степень защиты IP40 обеспечивает защиту от контакта с инструментами и твердыми предметами размером более 1 мм, но не предохраняет от попадания воды, пыли или паров. Это делает тройник подходящим только для сухих помещений или закрытых кабельных каналах. Соответствует требованиям к комплектующим для кабельных систем в соответствии с ГОСТ Р 50571.15 и IEC 61386-1.

Преимущества

• Разъемная конструкция - возможность монтажа на уже проложенную трассу без перерыва работы;
• Легкий вес и простота установки - снижает время монтажа и трудозатраты;
• Химическая стойкость полипропилена - устойчив к маслам, щелочам и слабым кислотам;
• Серый цвет RAL 7035 - гармонирует с другими элементами серии DKC Express;
• Работает в широком температурном диапазоне - подходит для холодных цехов и теплых офисов.

Ограничения применения

• Не применяется в местах с высокой влажностью, на улице или в сырых помещениях - IP40 не защищает от воды;
• Не подходит для силовых кабелей с напряжением выше 1000 В - не является электроизоляционным устройством класса II;
• Не рассчитан на механические нагрузки - нельзя использовать как опору для тяжелых кабелей или оборудования;
• Несовместим с гибкими трубами, металлопластиком или трубами другого диаметра - требует точного совпадения по размеру.

Примеры использования

• Разветвление кабельной трассы от главного шахтного канала к панели управления станка;
• Подвод сигнальных кабелей к датчикам на конвейере;
• Обход препятствий внутри электрощита - вывод кабелей в нужном направлении;
• Модернизация старой кабельной сети без вскрытия всей трассы.

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен точно соответствовать 32 мм; малейшее отклонение вызывает плохую фиксацию;
• Не используйте тройник в качестве переходника между трубами разного диаметра - это нарушит целостность трассы;
• При работе в условиях частых вибраций дополнительно закрепите тройник хомутами к конструкции;
• Для долговечности избегайте воздействия прямого солнечного света - полипропилен со временем теряет прочность под УФ-лучами;
• При необходимости замены кабеля - просто откройте крышку, не снимая весь элемент с трубы.
