Тройник DN 10/10/10 мм. полиамид. цвет чёрный | PAT10N DKC ДКС

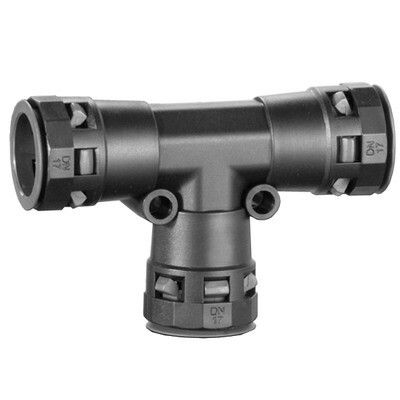

Тройник DKC (ДКС) pat10n — это T-образный соединитель из черного полиамида для труб диаметром 10 мм, предназначенный для надежного монтажа в условиях высокой запыленности, влаги и широкого температурного диапазона. Подходит для систем автоматизации, пневматики и управления технологическими процессами.

Назначение и область применения

Тройник DKC (ДКС) pat10n используется для создания Т-образных ответвлений в трубопроводах из полиамида с номинальным диаметром 10 мм. Он обеспечивает герметичное соединение между тремя участками труб одной размерности. Применяется в системах сжатого воздуха, пневмоприводов, автоматизированных линий, станках, конвейерах и других устройствах, где важна надежность и долговечность соединений.

Технические характеристики

• Форма: T-образный тройник — три выхода под углом 90°, равномерное распределение потока
• Номинальный диаметр: 10 мм — совместим с трубами того же размера
• Материал: полиамид PA6.6 — прочный, химически стойкий пластик
• Цвет: черный — устойчив к выцветанию, маскирует загрязнения
• Диапазон рабочих температур: от -40 °C до +105 °C; кратковременно выдерживает до +150 °C
• Степень защиты: IP66 (без уплотнителей), IP68 (с уплотнителями PAR/PAPM) — полная защита от пыли и длительного погружения в воду
• Состав: без галогенов — безопасен при горении, соответствует экологическим нормам
• Устойчивость к УФ: да — не теряет механические свойства на солнце
• Исполнение: вставной — труба вводится внутрь фитинга без клея или резьбы

Совместимость и монтаж

Тройник DKC (ДКС) pat10n совместим только с трубами из полиамида диаметром 10 мм. Соединение осуществляется методом вставки: труба плотно вводится в каждый порт до упора. Для достижения степени защиты IP68 необходимо использовать уплотнители PAR или PAPM — они обеспечивают герметичность при контакте с водой. Без них сохраняется только IP66 — защита от мощных струй воды, но не от погружения. Монтаж не требует специальных инструментов — достаточно усилия руками. Перед установкой проверьте, что торец трубы ровный и без заусенцев.

Безопасность и стандарты

Тройник изготовлен без галогенов, что снижает риск образования токсичных веществ при возгорании. Соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP66/IP68 подтверждена испытаниями согласно IEC 60529. Работает в соответствии с рекомендациями производителя DKC (ДКС) для серий Octopus.

Преимущества

• Высокая механическая прочность материала PA6.6 — выдерживает нагрузки и вибрации
• Широкий температурный диапазон — работает в холодных складах и нагретых цехах
• Защита IP68 с уплотнителями — можно применять во влажных средах, даже при частичном погружении
• Устойчивость к УФ — не нуждается в дополнительной защите при использовании на открытых площадках
• Легкий вес и простота сборки — ускоряет монтаж и снижает трудозатраты

Ограничения применения

• Не предназначен для работы с агрессивными химикатами — несмотря на химическую стойкость, не все растворители совместимы с полиамидом
• Требует точного соблюдения диаметра трубы — использование труб большего или меньшего размера приведёт к протечкам
• IP68 достигается только при обязательном использовании уплотнителей PAR или PAPM — без них уровень защиты ниже
• Не рассчитан на постоянную работу при температуре выше +105 °C — кратковременные перегрузки допустимы, но не должны быть регулярными

Примеры использования

• Подключение трех пневматических цилиндров к одному воздушному магистральному контуру
• Разветвление сигнальных линий в системах автоматического контроля
• Сборка модульных рам для передвижных станций с пневмоприводами
• Прокладка трубопроводов в пищевой промышленности — благодаря отсутствию галогенов и легкости очистки

Практические советы

• Перед монтажом всегда используйте уплотнители PAR или PAPM, если система будет работать в условиях повышенной влажности или возможного мытья водой
• Проверяйте посадочные диаметры труб — даже небольшая разница в 0,2 мм может вызвать утечку
• При необходимости замены — тройник легко демонтировать: просто вытяните трубу, слегка повернув её
• Храните в сухом месте, избегая прямого солнечного света — хотя материал устойчив к УФ, длительное воздействие может снизить эластичность
• Для систем с высоким давлением — убедитесь, что все компоненты (труба, уплотнители, тройник) рассчитаны на одинаковое рабочее давление
