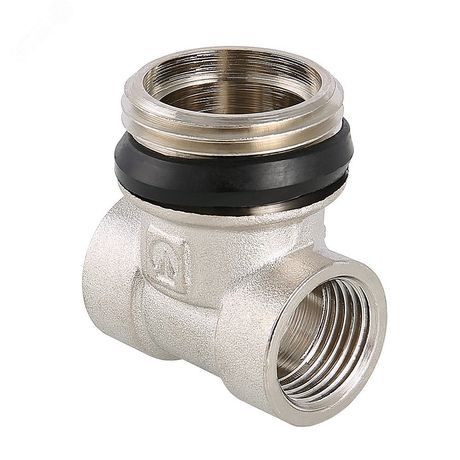

Тройник коллекторный 1' НР x 1/2' ВР - VTc.530.N.060404 VALTEC O31060404

Тройник коллекторный 1 дюйм наружная резьба x 1/2 дюйма внутренняя резьба x 1/2 дюйма внутренняя резьба от VALTEC - компактный элемент для подключения дополнительных устройств к коллекторному узлу системы тёплого пола. Артикулы vtc.530.n.060404 и o31060404 обеспечивают надёжное соединение воздухоотводчиков, дренажных кранов, манометров и других приборов.

Назначение и область применения

Тройник коллекторный 1 дюйм наружная резьба x 1/2 дюйма внутренняя резьба x 1/2 дюйма внутренняя резьба предназначен для установки в коллекторные узлы систем водяного тёплого пола. Он позволяет подключить к основному коллектору дополнительные устройства: воздухоотводчики, дренажные краны, термометры, манометры, выносные датчики термостатов или соединительные трубки. Все три выхода используются для функционального подключения - два из них имеют внутреннюю резьбу, один - внешнюю, что соответствует типичным требованиям сборки коллектора.

Технические характеристики

• Материал корпуса: сантехническая латунь CW617N (соответствует EN 12165)
• Резьбы: 1" наружная (основной вход), две по 1/2" внутренние (выходы)
• Уплотнение: кольцо из синтетического каучука EPDM
• Максимальное рабочее давление: 16 бар
• Максимальная рабочая температура: +110 C
• Неиспользуемый порт: закрывается резьбовой пробкой (в комплекте)

Совместимость и монтаж

Основной вход с наружной резьбой 1" совместим с коллекторными трубами и фитингами с внутренней резьбой того же размера. Выходы с внутренней резьбой 1/2" подходят для стандартных воздухоотводчиков, кранов и датчиков с наружной резьбой M20x1,5. Для герметизации используйте ленту ФУМ или пасту на основе тефлона. Установка выполняется вручную - затяжка должна быть плотной, но без перегрузки, чтобы не повредить резьбу. После монтажа проверьте герметичность под рабочим давлением.

Безопасность и стандарты

Латунь CW617N соответствует европейскому стандарту EN 12165 - материал безопасен для контакта с питьевой водой и теплоносителем. Кольцо EPDM устойчиво к высоким температурам и химически инертно, что исключает загрязнение среды. Произведён в соответствии с требованиями к сантехническим изделиям для систем отопления.

Преимущества

• Изготовлен из высококачественной латуни - долгий срок службы даже при циклических нагрузках
• EPDM-уплотнение сохраняет эластичность при нагреве до 110 C
• Заглушка в комплекте - можно использовать только два выхода, третий остаётся заблокированным
• Стандартные размеры резьб - совместим с большинством популярных компонентов отечественных и зарубежных производителей

Ограничения применения

Тройник коллекторный 1 дюйм наружная резьба x 1/2 дюйма внутренняя резьба x 1/2 дюйма внутренняя резьба не предназначен для использования в системах с паровым теплоносителем. Не применяйте в сетях с давлением выше 16 бар или температурой свыше +110 C. Не рекомендуется для установки в открытых системах с постоянным доступом к кислороду - это снижает срок службы EPDM-уплотнений.

Примеры использования

• Подключение воздухоотводчика к верхнему коллектору тёплого пола
• Установка дренажного крана для опорожнения контура перед обслуживанием
• Присоединение манометра для контроля давления в системе
• Фиксация выносного датчика термостата для точного замера температуры

Практические советы

• Перед монтажом проверьте, что резьбы на подключаемых устройствах точно соответствуют размеру 1/2" внутренняя - несовпадение вызывает протечки
• Если используется только один выход, обязательно закройте второй резьбовой пробкой - это предотвращает попадание мусора и коррозию
• При использовании в системах с антифризом убедитесь, что состав совместим с EPDM - некоторые спиртовые растворы разрушают уплотнение
• Артикулы vtc.530.n.060404 и o31060404 взаимозаменяемы - отличаются только номерами поставщиков, конструкция и материалы идентичны
