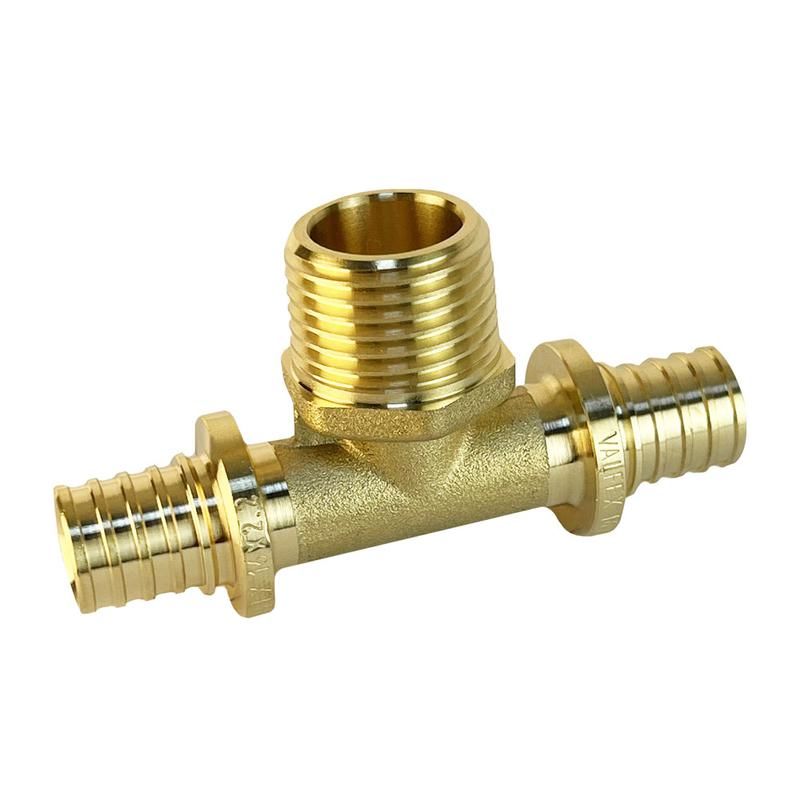

Тройник надвижной с переходом на нар. р. 20(2.8)х1/2дюймх20(2.8)(120/5) К VALFEX VF.433.AF.201220

Тройник надвижной с переходом на наружную резьбу 20(2.8)х1/2 дюйм х 20(2.8) (120/5) от бренда VALFEX - соединительный элемент для трубопроводов, позволяющий ответвить поток жидкости или газа под углом 90° с одновременным переходом на резьбовое соединение. Подходит для систем с давлением до 16 бар, где требуется надёжное и быстрое подключение без сварки.

Назначение и область применения

Тройник надвижной с переходом на наружную резьбу 20(2.8)х1/2 дюйм х 20(2.8) (120/5) используется для создания трёхходового соединения в трубопроводах: два входящих участка трубы диаметром 20 мм с толщиной стенки 2,8 мм соединяются с одним выходом на наружную резьбу G 1/2". Применяется в системах водоснабжения, пневматики, гидравлики и технологических линиях, где важна герметичность и возможность быстрой замены оборудования через резьбовой фланец.

Технические характеристики

• Номинальный диаметр входных труб: 20 мм
• Толщина стенки труб, совместимых с тройником: 2,8 мм
• Резьба выходного штуцера: G 1/2" (наружная)
• Максимальное рабочее давление: 16 бар
• Материал: латунь (по умолчанию для серий VALFEX с таким типом исполнения)
• Обозначение модели: 120/5 - внутренний код производителя, соответствует геометрии и размерам

Совместимость и монтаж

Тройник надвижной с переходом на наружную резьбу 20(2.8)х1/2 дюйм х 20(2.8) (120/5) монтируется методом надвижки - труба вставляется в корпус и зажимается с помощью специального инструмента (обжимного клеща). Убедитесь, что внешний диаметр трубы точно соответствует 20 мм, а толщина стенки - 2,8 мм. Недостаточно плотная посадка вызывает протечки. Резьбовая часть G 1/2" предназначена для подключения запорной арматуры, датчиков или других устройств с внутренней резьбой. Перед сборкой рекомендуется использовать ленту ФУМ или пасту для резьбовых соединений.

Преимущества

• Не требует сварки - снижает время монтажа и исключает риск повреждения теплоизоляции
• Герметичность обеспечивается за счёт механического обжима, а не клея или пайки
• Латунный корпус устойчив к коррозии в средах с повышенной влажностью
• Стандартная резьба G 1/2" позволяет легко заменить или подключить любые устройства с этим типом соединения

Ограничения применения

• Не предназначен для работы с агрессивными химикатами (например, концентрированными кислотами или щелочами)
• Запрещено применять при температуре выше +120 C - материал теряет прочность
• Не подходит для труб из мягких материалов (полиэтилен, ПВХ) - обжим не создаёт достаточного сцепления
• Не рассчитан на циклические нагрузки с частыми перепадами давления более 50 раз в час

Примеры использования

• Подключение датчика давления к напорному трубопроводу в системе водоснабжения здания
• Отвод воздуха от главной магистрали пневмосистемы к пневмоприводу станка
• Разветвление гидравлической линии на насос и контрольный клапан
• Монтаж временного отбора жидкости для пробоотборника в технологической линии

Практические советы

• Перед установкой проверьте, чтобы труба была ровно обрезана - скошенный край препятствует герметизации
• Используйте только обжимной инструмент, подходящий по размеру 20 мм; некорректный инструмент деформирует тройник
• После монтажа проведите гидроиспытание на 1,5× рабочего давления перед вводом в эксплуатацию
• Артикул vf.433.af.201220 - это точный идентификатор для заказа запасных частей; сохраняйте его при ремонтах
• Тройник надвижной с переходом на наружную резьбу 20(2.8)х1/2 дюйм х 20(2.8) (120/5) не имеет уплотнительных колец - герметизация достигается за счёт металла к металлу и резьбового соединения
