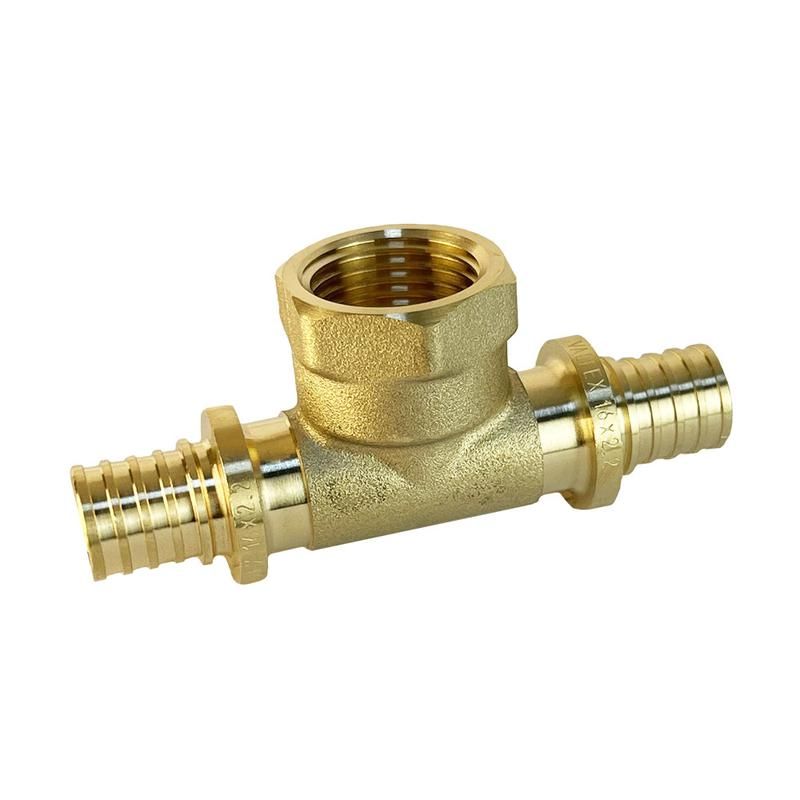

Тройник надвижной с переходом на вн. р. 20(2.8)х1/2дюймх20(2.8)(120/5) К VALFEX VF.432.AF.201220

Тройник надвижной с переходом на внутреннюю резьбу 20(2.8) х 1/2 дюйм х 20(2.8) (120/5) от VALFEX предназначен для соединения трёх трубопроводов: двух с наружным диаметром 20 мм и одного с резьбой G 1/2". Применяется в системах гидравлики, пневматики и управления потоками жидкостей и воздуха.

Назначение и область применения

Этот тройник используется там, где необходимо ответвить один канал из основного потока, сохранив при этом два параллельных участка трубы. Подходит для установки в системах с давлением до 10 бар, например: в пневмотрубопроводах автоматизированных станков, на линиях подачи смазки, в контрольных контурах гидравлических устройств. Надвижная конструкция позволяет легко фиксировать трубы без сварки или резьбового соединения.

Технические характеристики

• Материал: латунь (соответствует требованиям EN 12165)
• Наружный диаметр входящих труб: 20 мм (толщина стенки ~2,8 мм)
• Резьба: внутренняя G 1/2" (ISO 228-1)
• Форма: равносторонний тройник (угол 90° между всеми выходами)
• Обозначение модели: 120/5 - указывает на типоразмер и серийную принадлежность
• Рабочее давление: до 10 бар (при температуре +20C)
• Рабочая температура: –20C ... +120C

Совместимость и монтаж

Тройник совместим с медными, пластиковыми и стальными трубами с наружным диаметром 20 мм и толщиной стенки около 2,8 мм. Для монтажа:

• Подберите трубу с точным внешним диаметром - допуск +-0,2 мм;
• Закрепите трубу в тройнике методом надвига - используйте пресс-клещи или специальный инструмент для плотного обжатия;
• Перед сборкой проверьте чистоту торцов труб - наличие заусенцев снижает герметичность;
• Резьба G 1/2" предназначена для подключения шлангов, клапанов или датчиков с соответствующими муфтами - уплотнение выполняется лентой FUM или анаэробным герметиком.

Безопасность и стандарты

Изделие изготовлено в соответствии с европейскими нормами для комплектующих гидравлических систем. Материал - латунь без свинца, что обеспечивает безопасность при контакте с пищевыми и медицинскими средами. Соответствие DIN 2828 и ISO 228-1 гарантирует стандартизированную резьбу.

Преимущества

• Не требует сварки - экономит время и исключает риск повреждения теплом;
• Высокая прочность соединения благодаря металлическому обжатию;
• Устойчив к вибрациям - идеально для мобильного оборудования;
• Легко заменяемый элемент - можно демонтировать и переустановить при необходимости;
• Гладкая внутренняя поверхность минимизирует турбуленцию и потерю давления.

Ограничения применения

• Не для высокотемпературных систем выше +120C - возможна деформация материала;
• Не рекомендован для агрессивных сред: щелочей, сильных кислот, растворителей - материал не устойчив к химической коррозии;
• Не подходит для труб с толщиной стенки менее 2,2 мм или более 3,2 мм - риск протечки или недостаточного обжатия;
• Резьба G 1/2" - только внутренняя; для наружной резьбы требуется другой тип фитинга.

Примеры использования

• На пневматическом модуле станка: одна ветвь - подача воздуха, вторая - к цилиндру, третья - к датчику давления;
• В системе смазки: распределение масла от насоса к двум точкам смазки через тройник;
• В испытательном стенде: подключение манометра к основному контуру без перекрытия потока.

Практические советы

• При заказе убедитесь, что ваша труба имеет именно 20 мм наружного диаметра - даже 0,5 мм отличия могут помешать монтажу;
• Для долговечности после монтажа проведите тестовое давление - 1,5× рабочего, выдержав 5 минут;
• Не затягивайте резьбу слишком сильно - перекос или повреждение резьбы G 1/2" приведёт к утечке;
• Артикул vf.432.af.201220 - уникальный идентификатор для закупок запчастей. Храните его при обслуживании системы.
