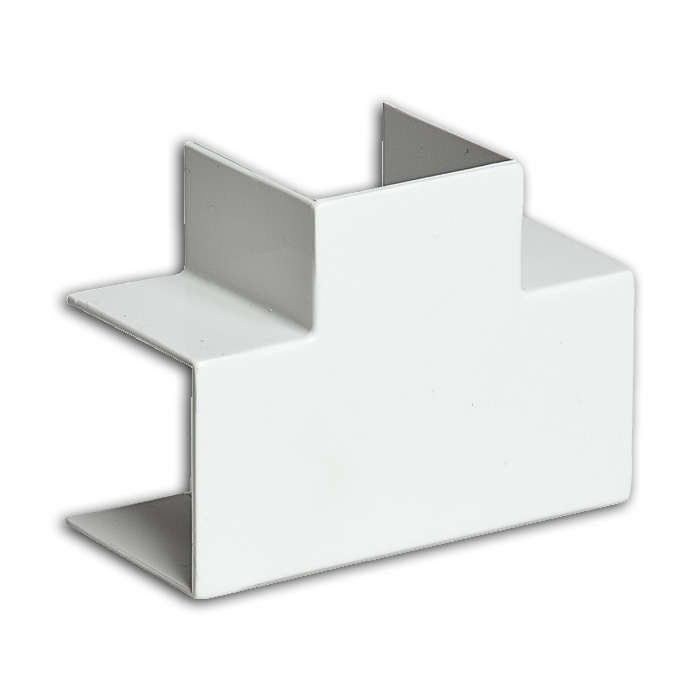

Тройник накладной 90град. для кабель-канала РКК 32х16 бел. Ruvinil ТРН-32х16 TYCO

Тройник накладной 90 градусов для кабель-канала РКК 32х16 белый - фасонная деталь для организации ответвлений в наружной проводке. Подходит для систем, где требуется соединить три участка кабель-канала под углом 90°, сохраняя доступ к проводам. Продукт от бренда Ruvinil, артикул трн-32х16, совместим с кабель-каналами РКК 32х16.

Назначение и область применения

Тройник накладной 90 градусов для кабель-канала РКК 32х16 белый используется для создания ответвлений в открытой электропроводке. Он позволяет направить кабели в перпендикулярном направлении от основного канала, не нарушая целостности системы. Применяется в офисах, жилых домах, на производстве - там, где нужна видимая, легко модифицируемая проводка. Особенно удобен при прокладке проводов к выключателям, розеткам или оборудованию у стен.

Технические характеристики

• Тип: T-образный угол для кабель-канала
• Габариты основного канала: 32×16 мм
• Ширина ответвления: 32 мм (соответствует ширине основного канала)
• Материал: пластик (поливинилхлорид, ПВХ)
• Цвет: белый
• Симметричность: да - ответвление расположено центрировано
• Количество выходов: три (основной канал + одно ответвление под 90°)
• Способ монтажа: составной - крепится к поверхности через защелки и саморезы, как часть кабель-канала

Совместимость и монтаж

Тройник накладной 90 градусов для кабель-канала РКК 32х16 белый совместим только с кабель-каналами серии РКК 32×16 от Ruvinil. Не подходит для других брендов или профилей другого сечения. Монтаж выполняется так же, как и для прямых участков: деталь надевается на готовую линейную часть, затем закрепляется саморезами к стене. Защелки обеспечивают плотное соединение без зазоров. Для сборки используйте те же крепежи, что и для основного канала - обычно саморезы 3–4 мм.

Безопасность и стандарты

Изделие изготовлено из самозагасающего ПВХ, соответствует требованиям пожарной безопасности для внутренней проводки. Не содержит свинца и фталатов. Соответствует ГОСТ Р 50571.15 и нормам для электроустановок в помещениях. Не предназначен для наружной установки под открытым небом или в условиях постоянного воздействия УФ-излучения.

Преимущества

• Симметричная форма обеспечивает равномерное распределение нагрузки на провода внутри
• Белый цвет легко сочетается с большинством интерьеров и отделкой
• Легко монтируется без специнструментов - достаточно отвертки
• Не требует клея или пайки - механическая фиксация надежна
• Поддерживает быстрый доступ к проводам для обслуживания - крышка снимается

Ограничения применения

• Не применяется в местах с высокой вибрацией - возможен ослабевание защелок
• Не рассчитан на внешнюю среду: не выдерживает прямые осадки, температурные колебания ниже –10C и выше +40C
• Запрещено использовать в взрывоопасных зонах или в помещениях с повышенной химической агрессивностью
• Не подходит для силовых кабелей с сечением более 10 мм2 - риск перегрева

Примеры использования

• Отвод питания к розетке вдоль стены от основного кабель-канала
• Разветвление сигнальных проводов к датчикам на станке
• Обход препятствий (например, оконной рамы) путем изменения направления проводки
• Подключение нескольких светильников от одного шлейфа

Практические советы

• Перед монтажом проверьте, чтобы все элементы кабель-канала были одной серии - РКК 32х16. Разница даже в 0,5 мм может вызвать щель
• При прокладке толстых кабелей (более 6 мм) не заполняйте тройник полностью - оставьте свободное пространство для теплоотвода
• Если тройник установлен в труднодоступном месте, предварительно соберите всю секцию на полу, потом крепите целиком
• Не используйте этот тройник вместо переходника между разными типами кабель-каналов - он не герметичен и не имеет адаптеров
• При необходимости замены - просто открутите один саморез, снимите крышку и вытащите поврежденный элемент
