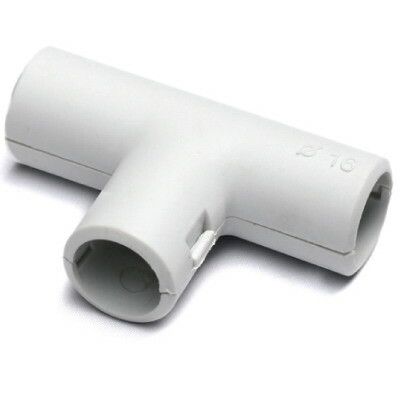

Тройник для жестких труб d16 разъемн. (розн. уп.4шт) DKC 50616R ДКС

Тройник разъемный для труб диаметром 16 мм, IP40 от бренда DKC (ДКС), артикул 50616r — это компактный элемент кабеленесущей системы, позволяющий выполнять ответвления трассы без демонтажа существующих участков. Подходит для прокладки кабелей в условиях с ограниченной степенью защищенности от пыли и влаги.

Назначение и область применения

Тройник разъемный для труб диаметром 16 мм, IP40 используется для создания T-образных ответвлений в кабельных трассах из пластиковых труб. Применяется там, где необходимо вывести кабели в сторону от основного направления — например, к пультам управления, распределительным коробкам или оборудованию на станках, конвейерах, автоматизированных линиях. Благодаря разъемной конструкции, его можно установить на уже смонтированную трубу, что экономит время при модернизации или ремонте систем.

Технические характеристики

• Диаметр трубы: 16 мм — совместим только с трубами этого же размера;
• Тип конструкции: T-образный угол — три выхода под углом 90° друг к другу;
• Степень защиты: IP40 — защита от твердых частиц крупнее 1 мм, но не от воды;
• Материал: полипропилен — легкий, химически стойкий, не проводит ток;
• Цвет: серый, RAL 7035 — соответствует стандартному цвету кабельных систем DKC;
• Рабочий температурный диапазон: от -25 °C до +60 °C — допустимо использование в неотапливаемых помещениях и на улице при условии защиты от осадков;
• Исполнение: открытого типа — не имеет крышки, доступ к кабелям всегда свободный.

Совместимость и монтаж

Тройник разъемный для труб диаметром 16 мм, IP40 совместим исключительно с трубами диаметром 16 мм от серии Express бренда DKC. Установка выполняется путем раскрытия корпуса и фиксации вокруг трубы — зажимы обеспечивают плотное прилегание без инструментов. Для надежного соединения рекомендуется предварительно проверить целостность трубы и отсутствие деформаций. Не применяйте силовые методы — это может повредить замки.

Безопасность и стандарты

Тройник разъемный для труб диаметром 16 мм, IP40 изготовлен из самозагасающего полипропилена, соответствует требованиям безопасности для электротехнических изделий. Степень защиты IP40 обеспечивает безопасность при использовании в закрытых помещениях с нормальной влажностью, но не гарантирует защиту от брызг, струй воды или пылевых потоков высокой интенсивности.

Преимущества

• Разъемная конструкция — возможность монтажа на готовую трассу без резки труб;
• Легкий вес и простота установки — снижает трудозатраты при модификации систем;
• Химическая стойкость материала — устойчив к маслам, растворителям и агрессивным средам в промышленной среде;
• Серый цвет RAL 7035 — гармонирует с другими элементами серии Express, обеспечивает единый внешний вид.

Ограничения применения

• Не предназначено для использования во влажных, сырых или outdoor-средах — IP40 не защищает от воды;
• Не подходит для кабелей с наружным диаметром более 16 мм — возможна перегрузка и повреждение;
• Запрещено применять при температурах ниже -25 °C или выше +60 °C — материал теряет прочность;
• Не является элементом для нагрузочных соединений — не рассчитан на механическое воздействие, кроме собственного веса кабелей.

Примеры использования

• Подключение датчиков к линейке труб на конвейере;
• Разводка сигнальных кабелей к панели управления станка;
• Обход препятствий в шкафах автоматизации — вывод кабелей вбок от основной трассы;
• Модернизация старых систем — добавление новых точек без полного переоборудования.

Практические советы

• Перед монтажом убедитесь, что внутренний диаметр трубы соответствует 16 мм — даже небольшое отклонение может помешать фиксации;
• Не используйте тройник в местах с постоянными вибрациями — он не имеет усиленной фиксации;
• При необходимости герметичности — комбинируйте с герметичными муфтами и крышками, так как сам тройник открытого типа;
• Храните в сухом месте при комнатной температуре — длительное воздействие низких температур делает пластик хрупким.
