Тройник пресс 20 х 16 - VTm.231.N.201620 VALTEC IV2312002

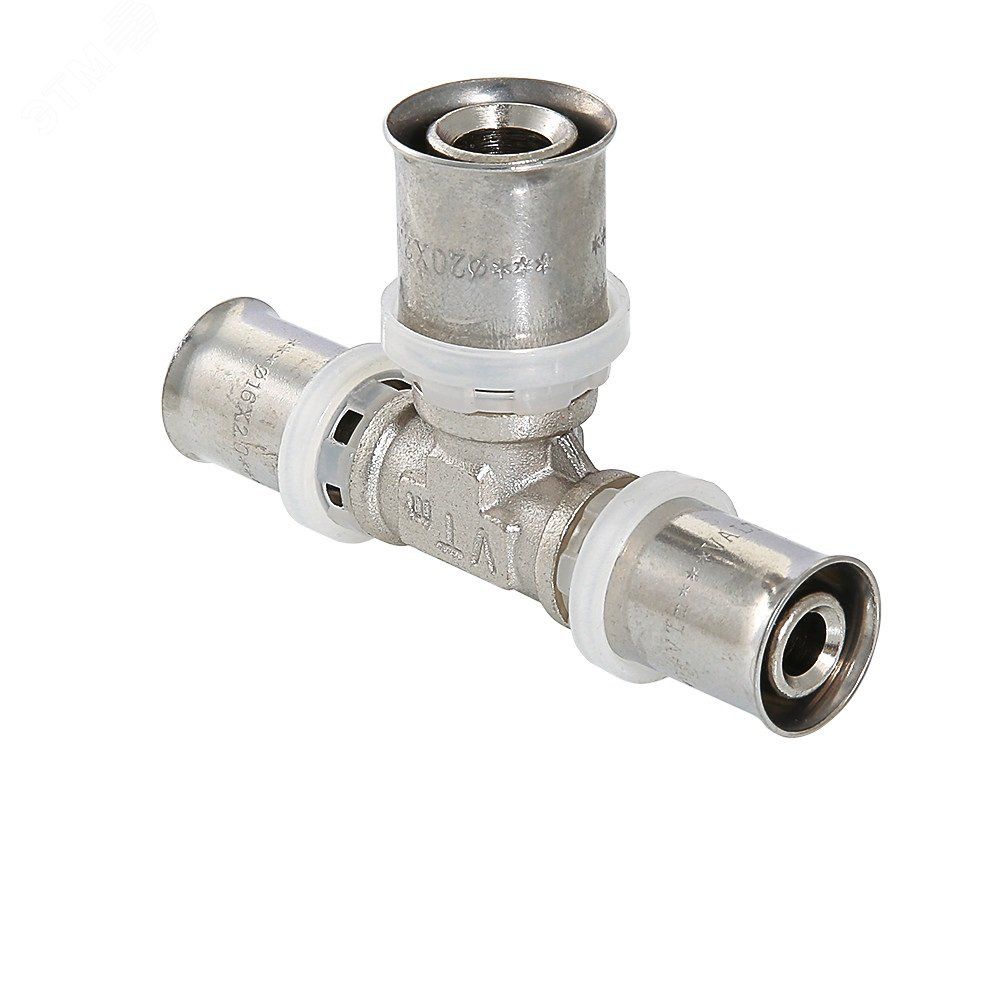

Тройник пресс 20x16x20 от VALTEC - это компактный пресс-фитинг для создания ответвлений в системах холодного и горячего водоснабжения и отопления. Он позволяет соединить три трубы из металлопластика или сшитого полиэтилена без резьбы, обеспечивая герметичность и долговечность за счет прессового метода монтажа.

Назначение и область применения

Тройник пресс 20x16x20 используется для создания T-образных ответвлений в напорных трубопроводах. Подходит для систем холодной и горячей воды, а также отопления с максимальной рабочей температурой до 115 C. Применяется в жилых, коммерческих и промышленных объектах там, где требуется надежное и быстрое соединение труб из металлопластика или PEX.

Технические характеристики

• Размеры: 20×16×20 мм - два основных входа диаметром 20 мм, ответвление 16 мм;
• Тип соединения: прессовое, без резьбы;
• Номинальное давление: PN 25 бар (до 2,5 МПа);
• Материал корпуса: латунь никелированная CW617N - устойчив к коррозии и механическому износу;
• Пресс-гильза: нержавеющая сталь AISI 304 - высокая прочность и совместимость с пресс-инструментом;
• Уплотнители: EPDM плотностью 1,22 г/см³ - эластичные, долговечные, работают при температурах от –40 C до +115 C;
• Обойма: нейлоновая - предотвращает контакт алюминиевой прослойки трубы с латунным корпусом, служит направляющей для пресс-насадки;
• Опрессовочный профиль: TH - требует специализированной насадки на пресс-инструмент;
• Макс. температура: 115 C - допустимо использование в системах теплого пола и радиаторного отопления.

Совместимость и монтаж

Тройник пресс 20x16x20 совместим только с трубами из металлопластика и сшитого полиэтилена (PEX) соответствующих внешних диаметров - 20 мм и 16 мм. Для установки необходим пресс-инструмент с насадкой типа TH. Убедитесь, что трубы правильно подготовлены: срез ровный, без заусенцев, глубина вставки соответствует меткам на штуцере. После прессования проверьте визуально - гильза должна равномерно деформироваться, без трещин и перекосов.

Безопасность и стандарты

Изделие изготовлено из материалов, соответствующих требованиям сантехнических норм для контакта с питьевой водой. Латунь CW617N и EPDM-уплотнители безопасны для системы водоснабжения. Соответствует европейским стандартам EN 1254 и ISO 9001 по качеству производства. Нержавеющая сталь AISI 304 гарантирует химическую инертность и долгий срок службы даже в агрессивных средах.

Преимущества

• Высокая герметичность благодаря одновременной деформации гильзы и уплотнителей;
• Отсутствие резьбовых соединений снижает риск протечек и ускоряет монтаж;
• Нейлоновая обойма исключает электрохимическую коррозию между алюминием трубы и латунью корпуса;
• Увеличенная внутренняя площадь прохода - минимальное гидравлическое сопротивление;
• Поддерживает высокую температуру - подходит для систем отопления и горячего водоснабжения;
• Никелированная поверхность корпуса легко моется и устойчива к воздействию чистящих средств.

Ограничения применения

• Не применяется для труб из меди, полипропилена или других материалов - только металлопластик и PEX;
• Запрещено использовать без пресс-инструмента с насадкой TH - попытки затянуть руками или другими инструментами повредят соединение;
• Не рекомендован для постоянного погружения в воду или открытых наружных сетей без защиты от УФ-лучей и механических ударов;
• Не предназначается для систем с частыми гидроударами выше 10 бар - возможна потеря герметичности;
• Не следует применять при температурах ниже –40 C - материал уплотнителей становится хрупким.

Примеры использования

• Подключение радиатора отопления к магистральной трубе диаметром 20 мм через ответвление 16 мм;
• Разводка системы теплого пола от коллектора с переходом с 20 мм на 16 мм;
• Добавление точки водоразбора (например, кухонного смесителя) в существующий трубопровод;
• Создание циркуляционного контура в системе ГВС с сохранением давления и температуры.

Практические советы

• Перед монтажом всегда проверяйте соответствие диаметров трубы и фитинга - 20 мм и 16 мм должны точно совпадать с маркировкой на трубе;
• Используйте только оригинальные пресс-насадки TH - сторонние насадки могут не обеспечить нужную степень деформации гильзы;
• После сборки проведите опрессовку системы на 1,5–2× рабочее давление перед запуском;
• Храните тройники в сухом месте - влага может вызвать окисление никелевого покрытия;
• Артикулы vtm.231.n.201620 и iv2312002 - это один и тот же продукт от VALTEC; используйте любой для заказа.
