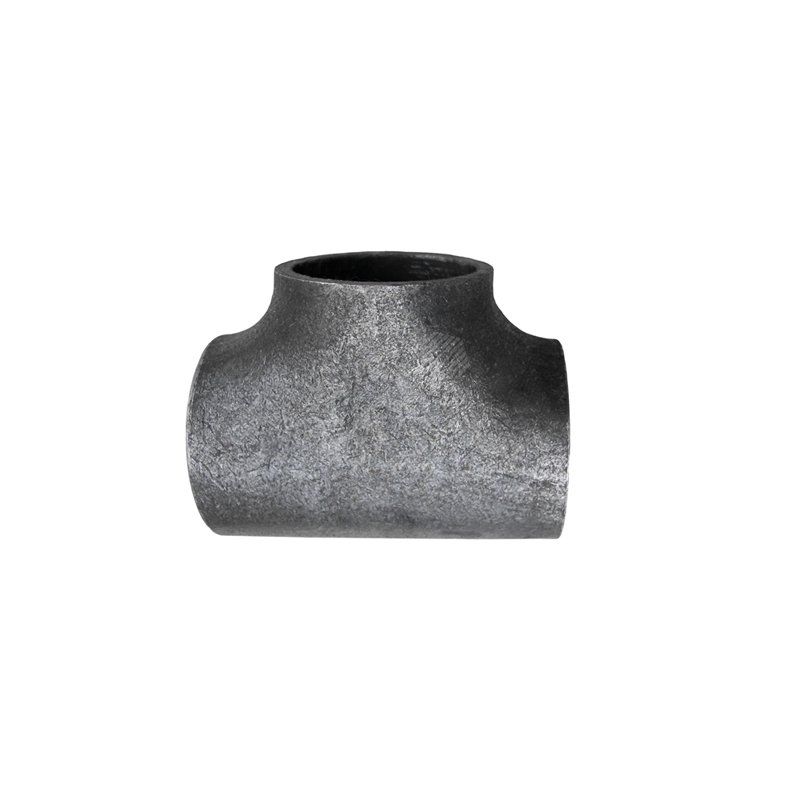

Тройник стальной 108х4,0 17376-2001 - 222600008

Тройник стальной 108х4,0 - приварная соединительная деталь из стали, предназначенная для создания ответвлений под углом 90° в стальных трубопроводах. Применяется в системах с высокими нагрузками, например, на промышленных объектах. Артикул 222600008 соответствует требованиям ГОСТ.

Назначение и область применения

Тройник стальной 108х4,0 используется для соединения трёх участков трубопровода: одна ветвь - основная магистраль, две другие - боковые ответвления. Он позволяет изменить направление потока рабочей среды на 90 градусов. Подходит для транспортировки жидкостей, газов и паров в системах с повышенным давлением и температурой. Часто применяется в нефтегазовой, химической, теплоснабжающей и пищевой промышленности.

Технические характеристики

• Наружный диаметр основной трубы: 108 мм
• Толщина стенки: 4,0 мм
• Материал: сталь
• Форма: равнопроходный тройник (ответвление того же диаметра, что и магистраль)
• Угол ответвления: 90°
• Тип соединения: приварной

Совместимость и монтаж

Тройник стальной 108х4,0 совместим с трубами такого же наружного диаметра (108 мм) и толщиной стенки 4,0 мм и выше. Для установки требуется сварка - тройник приваривается встык к основной трубе и к боковому ответвлению. Перед монтажом необходимо зачистить кромки до металлического блеска. Учитывайте, что внутренний диаметр прохода составляет около 100 мм - это важно при расчете гидравлического сопротивления.

Безопасность и стандарты

Изготовлен в соответствии с требованиями ГОСТ, обеспечивающими механическую прочность и герметичность. Соответствие нормам допускает применение в системах с рабочим давлением до 1,6 МПа (при условии правильного монтажа и контроля качества сварных швов). Не рекомендуется использовать в системах с агрессивными средами без защиты от коррозии.

Преимущества

• Высокая прочность благодаря толщине стенки 4,0 мм - выдерживает циклические нагрузки и гидроудары
• Равнопроходная форма обеспечивает минимальное турбулентное сопротивление потоку
• Стандартные размеры упрощают подбор и замену в существующих сетях
• Не требует дополнительных фланцев или компенсаторов при прямой сварке

Ограничения применения

• Не предназначена для использования в системах с частыми перепадами температуры выше 500 C - возможна деформация материала
• Не подходит для систем с сильно коррозийными средами без антикоррозийного покрытия
• Требует профессиональной сварки; самопроизвольная сборка невозможна
• Не используется в системах с малым диаметром труб - несовместим с трубами менее 108 мм

Примеры использования

• Подключение насосной станции к главному трубопроводу в системе водоснабжения
• Разветвление пара в теплообменниках на ТЭЦ
• Присоединение линии подачи химического реагента к основному трубопроводу на химзаводе
• Обустройство технологических линий на пищевых производствах с использованием стальных труб

Практические советы

• Перед сваркой проверьте соответствие диаметров: тройник 108х4,0 должен точно совпадать с внешним диаметром трубы
• При монтаже в вертикальном положении убедитесь, что ответвление направлено в нужную сторону - после сварки поправить невозможно
• Для долговечности используйте тройник стальной 108х4,0 в сочетании с антикоррозийными составами, особенно на открытых участках
• Запасайтесь запасными элементами - при аварийных ремонтах замена тройника 222600008 занимает минимум времени, если он уже есть на складе
