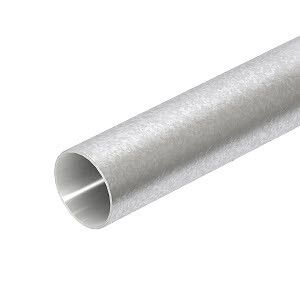

Труба без резьбы, горячее цинкование 50, 3000mm (S50W FT) | 2046598 OBO Bettermann

Труба без резьбы горячее цинкование d50 3000мм от OBO BETTERMANN - это жесткая электромонтажная труба с высокой защитой от коррозии, предназначенная для прокладки кабелей и проводов в условиях повышенной механической нагрузки и агрессивной среды. Артикул s50w ft соответствует требованиям стандарта EN 61386-1 и подходит как для открытой, так и для скрытой установки.

Назначение и область применения

Труба без резьбы горячее цинкование d50 3000мм используется для механической защиты силовых и слаботочных кабелей. Применяется там, где требуется надежная защита от ударов, давления, влаги и химических воздействий. Подходит для прокладки в земле, внутри стен, на деревянных поверхностях, а также в машинах и технологическом оборудовании. Благодаря жесткой конструкции и отсутствию резьбы, она идеально сочетается с фитингами и соединительными элементами систем VBS от OBO BETTERMANN.

Технические характеристики

• Наружный диаметр: 50 мм
• Длина: 3000 мм
• Материал: сталь
• Покрытие: горячее цинкование - обеспечивает класс коррозионной стойкости 4 (высокий уровень защиты)
• Температурный диапазон эксплуатации: от –45 C до +400 C
• Исполнение: жесткая, без резьбы на концах
• Цвет: серый
• Класс прочности стяжки: тяжелый (Класс 4) - выдерживает значительные внешние нагрузки
• Тип: S50W FT

Совместимость и монтаж

Труба без резьбы горячее цинкование d50 3000мм предназначена для использования в комплекте с фитингами системы VBS от OBO BETTERMANN. Концы трубы не имеют резьбы - они вставляются в соединители, которые затем фиксируются болтовым или зажимным способом. Для монтажа требуются специальные ножницы или труборезы для резки стали. После резки необходимо удалить заусенцы с внутренней стороны - в этой модели они уже отсутствуют благодаря качественной обработке. Устанавливается в бетон, кирпич, дерево, гипсокартон, а также напрямую в грунт. Монтаж возможен как вертикально, так и горизонтально.

Безопасность и стандарты

Труба без резьбы горячее цинкование d50 3000мм соответствует европейскому стандарту EN 61386-1, который регламентирует требования к электромонтажным трубам для защиты кабельных систем. Горячее цинкование гарантирует долговечность даже в агрессивных средах. Класс прочности 4 подтверждает соответствие требованиям к применению в местах с высокими механическими рисками.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - срок службы увеличен в несколько раз по сравнению с обычной стальной трубой
• Отсутствие заусенцев внутри - снижает риск повреждения изоляции кабелей при протяжке
• Широкий температурный диапазон позволяет использовать в экстремальных условиях - от холодных северных регионов до нагреваемых зон оборудования
• Совместимость с универсальной системой VBS - легко интегрируется в существующие проекты
• Подходит для подземной прокладки - исключает необходимость в дополнительной герметизации

Ограничения применения

• Не предназначена для использования в качестве несущего элемента - не выдерживает веса массивного оборудования без опор
• Требует обязательного использования фитингов системы VBS; сама по себе не может быть закреплена через резьбу
• При монтаже в сильно влажных помещениях с постоянным контактом с кислотами или щелочами рекомендовано дополнительное покрытие
• Не следует применять в системах с частыми вибрациями без демпфирующих элементов - возможно ослабление соединений

Примеры использования

• Защита кабелей питания на промышленных конвейерах
• Прокладка силовых линий в подземных каналах на объектах ЖКХ
• Монтаж электропроводки в стальных корпусах машин и станков
• Скрытая прокладка в стенах офисных и производственных зданий
• Обвязка тепловых агрегатов, где температура достигает 300–400 C

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы достаточен для количества и диаметра прокладываемых кабелей - не перегружайте канал более чем на 40%
• Резать трубу лучше специальным труborезом, чтобы сохранить форму сечения - неровный срез затруднит ввод в фитинг
• Для подземной прокладки используйте совместимые переходники и колодцы - труба s50w ft не требует оболочки, но нуждается в правильном выводе на поверхность
• При установке в деревянные конструкции применяйте термостойкие прокладки между трубой и древесиной, особенно при температурах выше 100 C
• Артикул s50w ft и продукт OBO BETTERMANN - это единая система. Не смешивайте с аналогами других брендов - это может нарушить целостность защиты и нарушить соответствие нормам EN 61386-1
